Virutex EB140 Mode D'emploi page 150

D
M

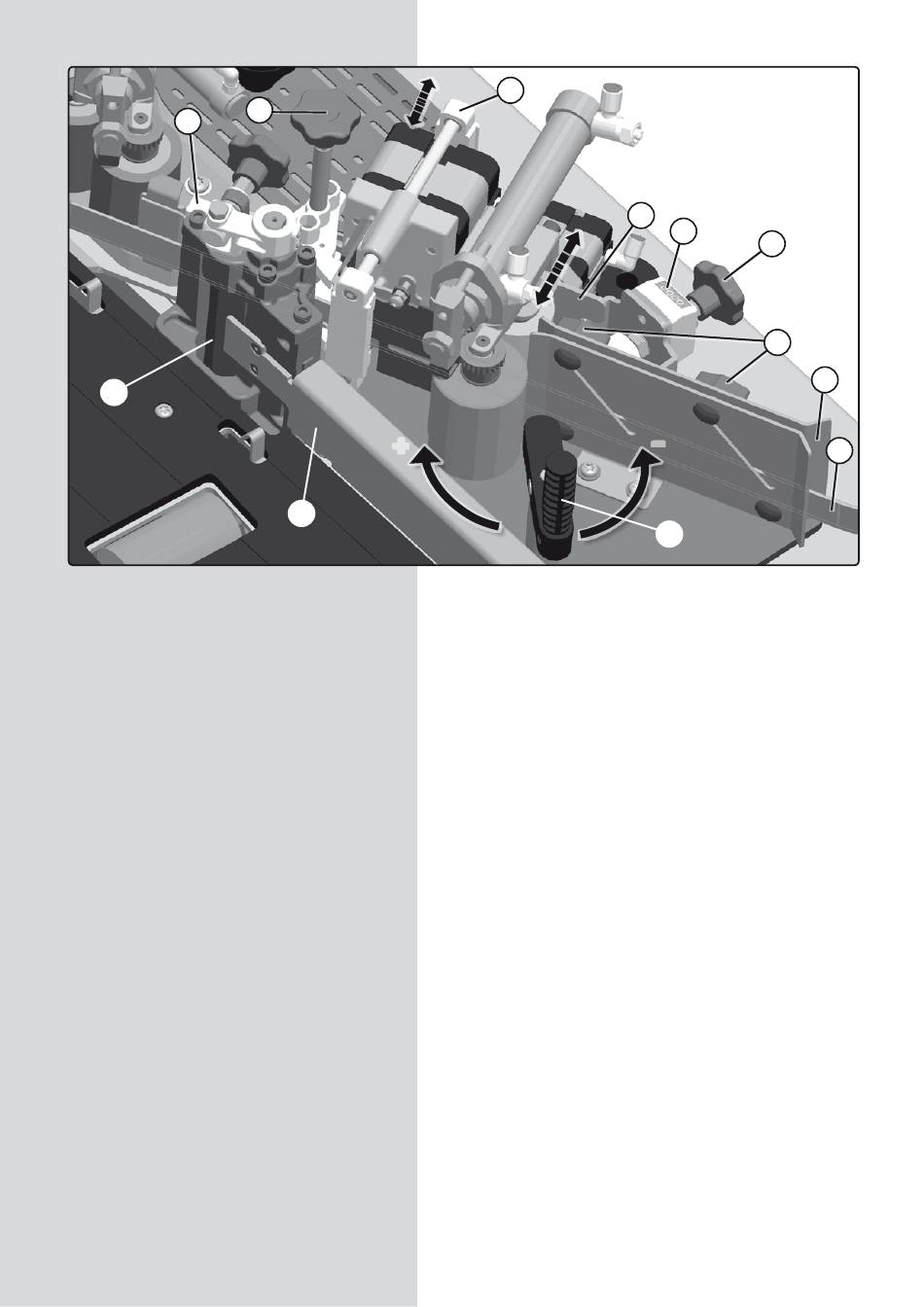

(Figure 23.1)
24 - EB140 / Mode d'emploi
C
+
L
B
Ouverture du passage du chant sur le guide (H Fig. 23.1):
Soulever et bloquer les deux butées du guidage (A Fig. 23.1).
Réglage de l'épaisseur du chant sur le groupe encolleur:
Desserrer la manette (E Fig. 23.1), que fixe le groupe encolleur.
Régler sur le compteur numérique (G Fig. 23.1), l'épaisseur de
chant souhaitée avec le bouton (F), puis bloquer à nouveau
l'unité d'encollage avec la manette (E).
Cette opération régle aussi la position du guidage d'entrée
(L Fig. 23.1) et du rouleau encolleur (M) (Fig. 23.1), pour cet
épaisseur de chant.
Le compteur numérique (G) (Fig. 23.1), affiche les valeurs
en dixièmes de millimètre. Par conséquent, pour un chant
de 2,5 mm, la valeur affichée sera 0025.
Ouverture du passage du chant par le couteau (K) (Fig.
23.2): Pousser le cylindre (B) (Figs. 23.1 et 23.2), jusqu'à le
couteau (K) (Fig. 23.2) laisse libre le passage du chant.
Ouverture du passage du chant par le guide D (Fig. 23.2):
Au moyen du bouton (C) (Fig. 23.1), soulever le guidage de
bande (D), (Figs. 23.1 et 23.2), pour faire passer le chant.
I
G
F
A
-
E
H
J
