Canto Sobrante Trasero; Regulación Del Sobrante De Canto Delantero - Virutex EB140 Mode D'emploi

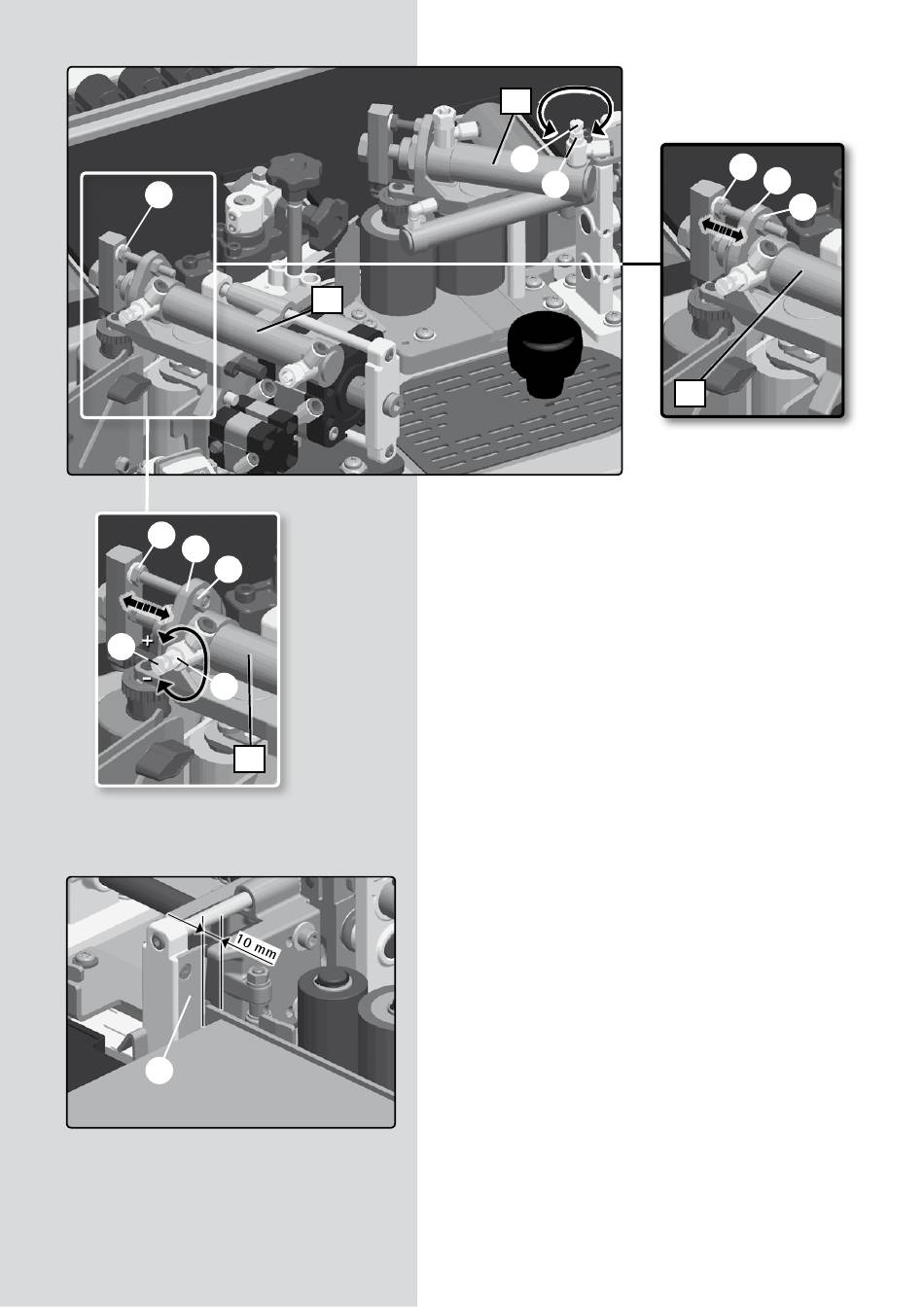

(Figura 24.1)
P2
+ -
J
C
D
I
C
E
P1
P1

5.2.2 Canto sobrante trasero

C
D
E
El sobrante de canto en la parte trasera del tablero no
necesita regulación, pues sale regulado de fabrica a la
medida apropiada.
G
5.2.3 Regulación del sobrante de canto delantero
F
El sobrante de canto en la parte delantera del tablero,
sale también ajustado de fábrica para que sea de 10 mm
aproximadamente y no necesita regulación.
P1
Si el sobrante de canto delantero disminuyera notablemente,
el canto podría quedar mal encolado al principio del tablero.
Si al contrario, el sobrante aumentara demasiado, podría lle-
gar a chocar con la cuchilla K (Fig. 24.2) del retestador y no
cortar éste el sobrante.
Si fuese necesario ajustar de nuevo el sobrante a 10 mm, pro-
ceda del siguiente modo:
Aflojar la tuerca de blocaje E (Fig. 24.1) del cilindro P1 y ac-
tuar sobre el tornillo-tope C (Fig. 24.1), extrayéndolo o intro-
duciéndolo del soporte D (Fig. 24.1), según desee disminuir
o aumentar respectivamente el sobrante, y fije de nuevo la
tuerca de blocaje E (Fig. 24.1) al terminar el ajuste.
K
(Figura 24.2)
26 - EB140 / Manual de instrucciones
