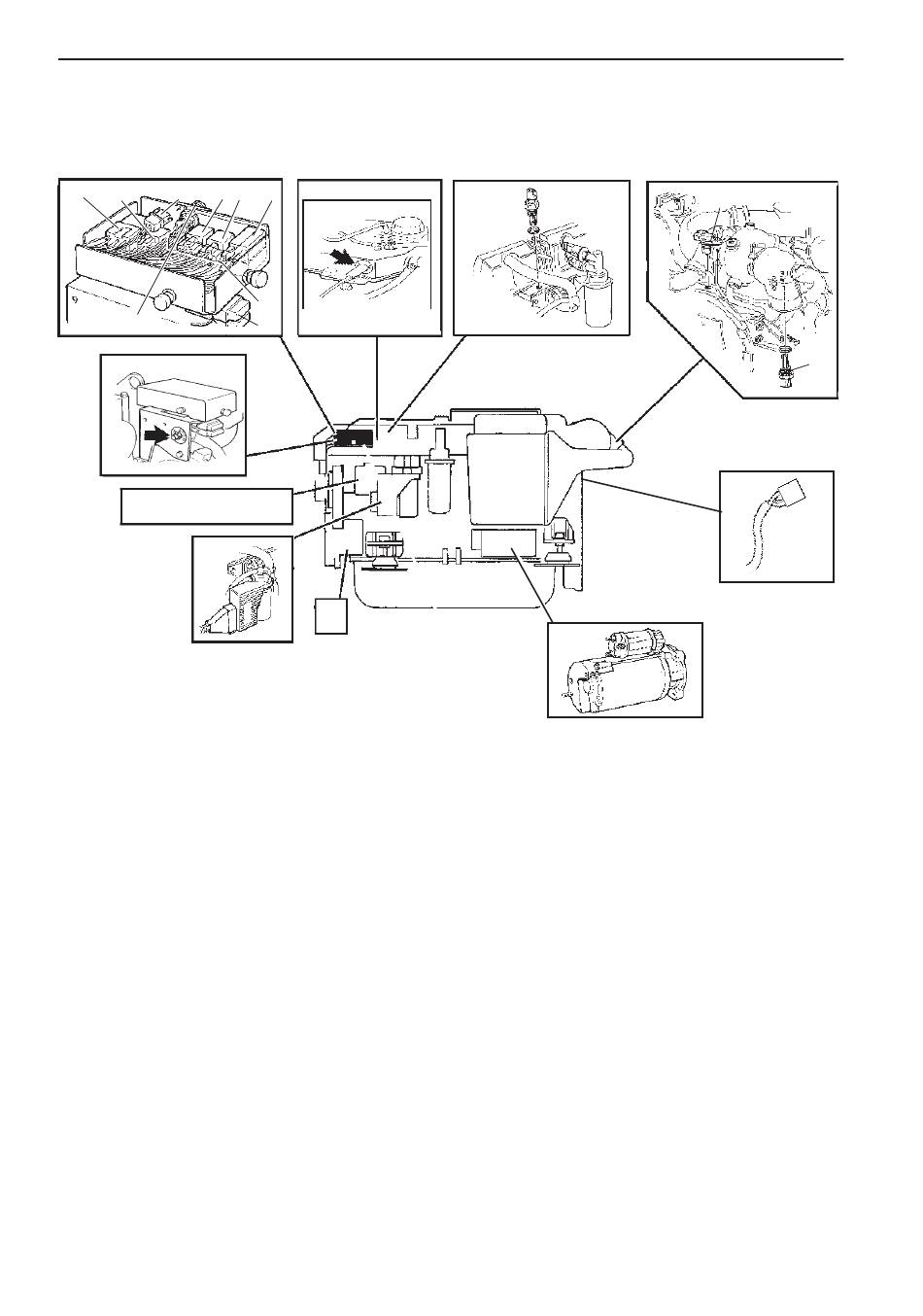

Description des composants KAD44P-C et KAMD44P-C

9 12 26 10 11
36, 37
28
17, 18, 19, 20, 21
14
Liste des composants du système EDC
Voir également les schémas électriques pages 54 à 65.
3. Démarreur (système électrique bipolaire)
4. Alternateur
5. Connecteur, alimentation 12 V système EDC
9. Relais du démarreur
10. Relais principal
11. Relais d'arrêt
12. Relais de masse
13. Fusibles semi-automatiques (x 2)
14. Module de commande, émetteur (EDC) de pres-
sion de suralimentation intégré
15. Émetteur de température de l'air d'admission
16. Émetteur (EDC) de température du liquide de re-
froidissement du moteur (ECT)
17. Émetteur de position, glissière de commande
(dans la pompe d'injection)
18. Émetteur de température du carburant (dans
pompe d'injection)
19. Moteur d'actionneur, glissière de commande (dans
pompe d'injection)
20. Électro-aimant calage d'injection (dans pompe d'in-
jection)
21. Électro-aimant d'arrêt (sur la pompe d'injection)
22. Émetteur de régime moteur (tr/mn)
50
Plus d'informations sur : www.dbmoteurs.fr
Systèmes électriques
13
27
31
29
4
15
+
3
–
26. Connecteur de transmission de données (DLC)
27. Capteur calage allumage
28. Bouton-poussoir, arrêt supplémentaire
29. Fusible standard, EDC
31. Convertisseur CA/CC
33. Bornier, changement de marche électronique
36,37. Connecteur
Le module de commande (14) du système est situé
sur le côté gauche du moteur devant le filtre fin de
carburant.
Le module de commande dispose sur le côté gauche
d'un connecteur scellé 42 broches qui permet de le
brancher au faisceau de câbles. Le câblage qui va
jusqu'au module de commande est protégé par une
gaine de plastique flexible.
Un connecteur pour gaine se trouve à l'arrière du mo-
dule de commande et permet de mesurer la pression
de suralimentation.
L'émetteur de température du carburant se trouve à
l'intérieur de la pompe d'injection de carburant.
Le module de commande enregistre les informations
relatives aux valeurs incorrectes ou extrêmes qu'il re-
çoit.
22
16
33
