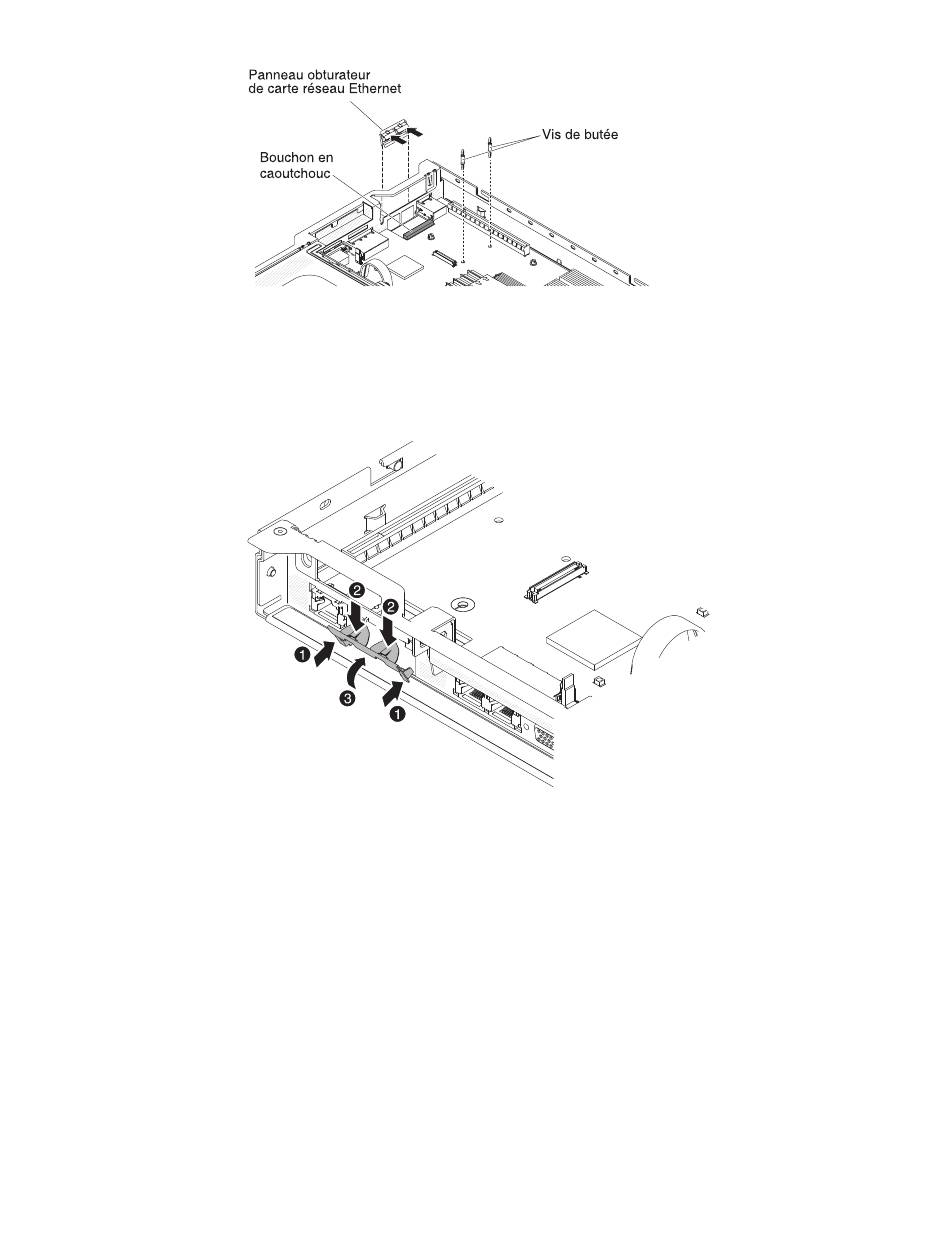

Figure 81. Retrait du panneau obturateur
7. Installez les deux vis de butée sur la carte mère.
8. Insérez les pattes inférieures du clip en métal dans les ouvertures du port
depuis l'extérieur du boîtier.
Figure 82. Installation du clip en métal
9. Tout en appuyant légèrement sur le dessus du clip métallique, tournez le clip
en métal vers la façade du serveur jusqu'à ce qu'il s'emboîte. Assurez-vous
que le clip en métal est solidement fixé au boîtier.
Avertissement : Si vous appuyez trop fort sur le clip en métal, vous risquez
de l'endommager.
10. Mettez l'emballage antistatique contenant la nouvelle carte en contact avec une
zone métallique non peinte du serveur, puis sortez la carte de son emballage.
11. Alignez la carte avec le connecteur de carte situé sur la carte mère ; inclinez
ensuite la carte, de sorte que les connecteurs de port situés sur la carte
viennent s'aligner avec les ouvertures du port situées sur le boîtier.
Chapitre 5. Retrait et remplacement de composants
435
