Installation d'un contrôleur ServeRAID SAS/SATA sur la carte
de bus SAS/SATA RAID
Les instructions suivantes vous indiquent comment installer un contrôleur
ServeRAID SAS/SATA sur la carte de bus SAS/SATA RAID.
Pourquoi et quand exécuter cette tâche
Pour installer un carte SAS/SATA sur la carte de bus SAS/SATA RAID, procédez
comme suit :
Procédure
1. Lisez les informations de sécurité qui se trouvent aux sections «Sécurité», à la
page xi et «Instructions d'installation», à la page 371.
2. Mettez le serveur et les périphériques hors tension, puis débranchez tous les
cordons d'alimentation.
3. Retirez le capot (voir «Retrait du capot», à la page 380).
4. Si vous installez une carte SAS/SATA, mettez son emballage anti-statique en
contact avec une zone métallique non peinte du serveur. Ensuite, retirez la
nouvelle carte SAS/SATA de l'emballage.
Remarque : Si vous disposez de la clé de fonction avancée de carte
ServeRAID en option, commencez par l'installer (voir «Installation d'une clé
de fonction avancée de carte ServeRAID en option», à la page 420).
5. Orientez la carte SAS/SATA de manière à aligner correctement les broches
avec le connecteur du bloc de cartes de bus SAS/SATA RAID.

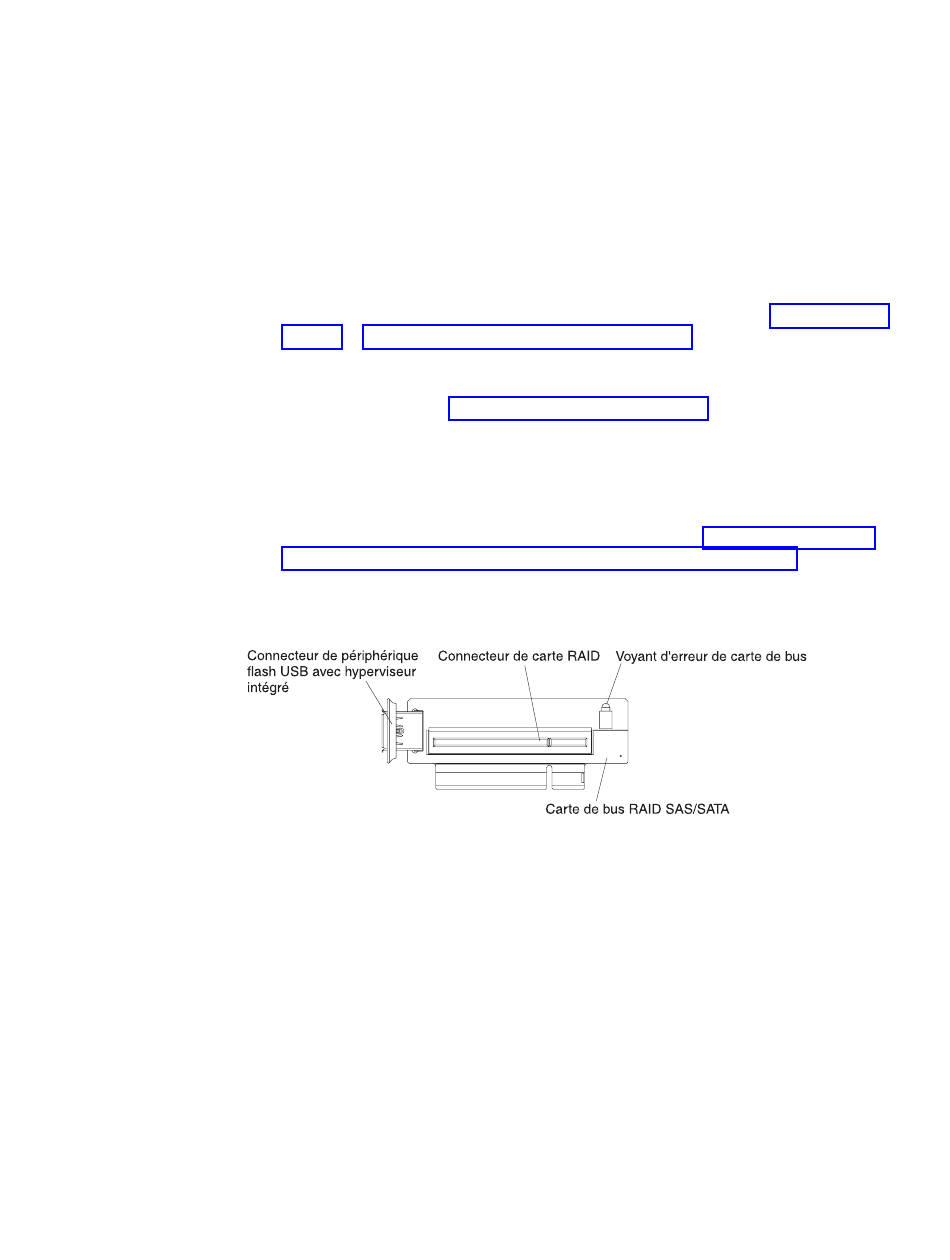

Figure 58. Connecteur de carte RAID
6. Insérez la carte SAS/SATA dans le connecteur de la carte de bus SAS/SATA
RAID pour la fixer correctement.
Avertissement : Si vous ne l'insérez pas complètement, vous risquez
d'endommager la carte ou le serveur.
