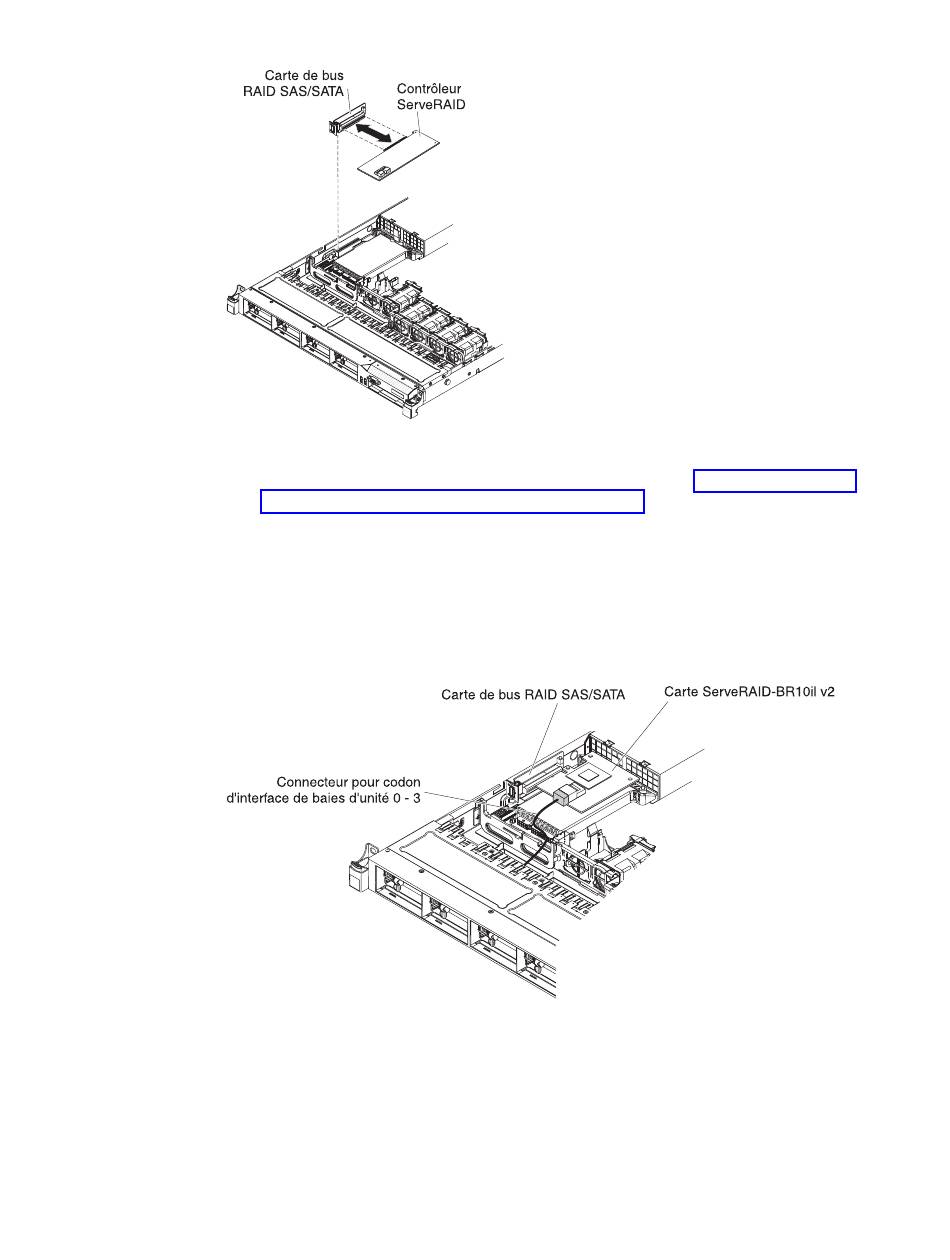

Figure 59. Installation du contrôleur ServeRAID
Figure 60. Connexion des câbles de carte ServeRAID-BR10il v2
416
IBM System x3550 M3 Type 4254 and 7944 - Guide de maintenance et d'identification des incidents
7. Installez le bloc de carte de bus SAS/SATA RAID (voir «Installation du bloc
de carte de bus SAS/SATA RAID», à la page 412).
8. Acheminez les cordons d'interface du fond de panier de l'unité vers la patte
de maintien bleue de la carte.
9. Connectez les cordons d'interface à la carte SAS/SATA :
v Carte ServeRAID-BR10il v2 : Saisissez le cordon d'interface connecté au
fond de panier de l'unité des baies 0 à 3 et branchez-le au connecteur
SAS/SATA de la carte ServeRAID.
v Carte ServeRAID-BR10i, ServeRAID-M1015, ServeRAID-M5014 ou
ServeRAID-M5015 : Saisissez le cordon d'interface connecté au fond de
panier de l'unité des baies 4 à 7 et connectez-le au connecteur de carte
ServeRAID le plus proche du boîtier d'alimentation. Reliez les autres
cordons d'interface (correspondant aux baies d'unités 0 à 3) aux autres
connecteurs de la carte.
