La figure suivante présente les connecteurs de mémoire associés à chaque
microprocesseur. Par exemple, les connecteurs DIMM 10, 11, 12, 13, 14, 15, 16, 17 et
18 (les connecteurs sont affichés sous les cases) sont associés au microprocesseur 2
(CPU 2) et les connecteurs DIMM 1, 2, 3, 4, 5, 6, 7, 8 et 9 sont associés au
microprocesseur 1 (CPU 1). Les nombres apparaissant dans les cases indiquent
l'ordre d'installation des paires de barrettes DIMM. Par exemple, la première paire
DIMM (signalée par des "1" dans les cases) doit être installée sur les connecteurs 1
et 2, associés au microprocesseur 1 (CPU 1).
Remarque : Les barrettes DIMM du microprocesseur 2 peuvent être placées dès
que ce dernier a été installé ; il n'est pas nécessaire d'attendre que tous les
emplacements de barrette DIMM du microprocesseur 1 soient remplis.

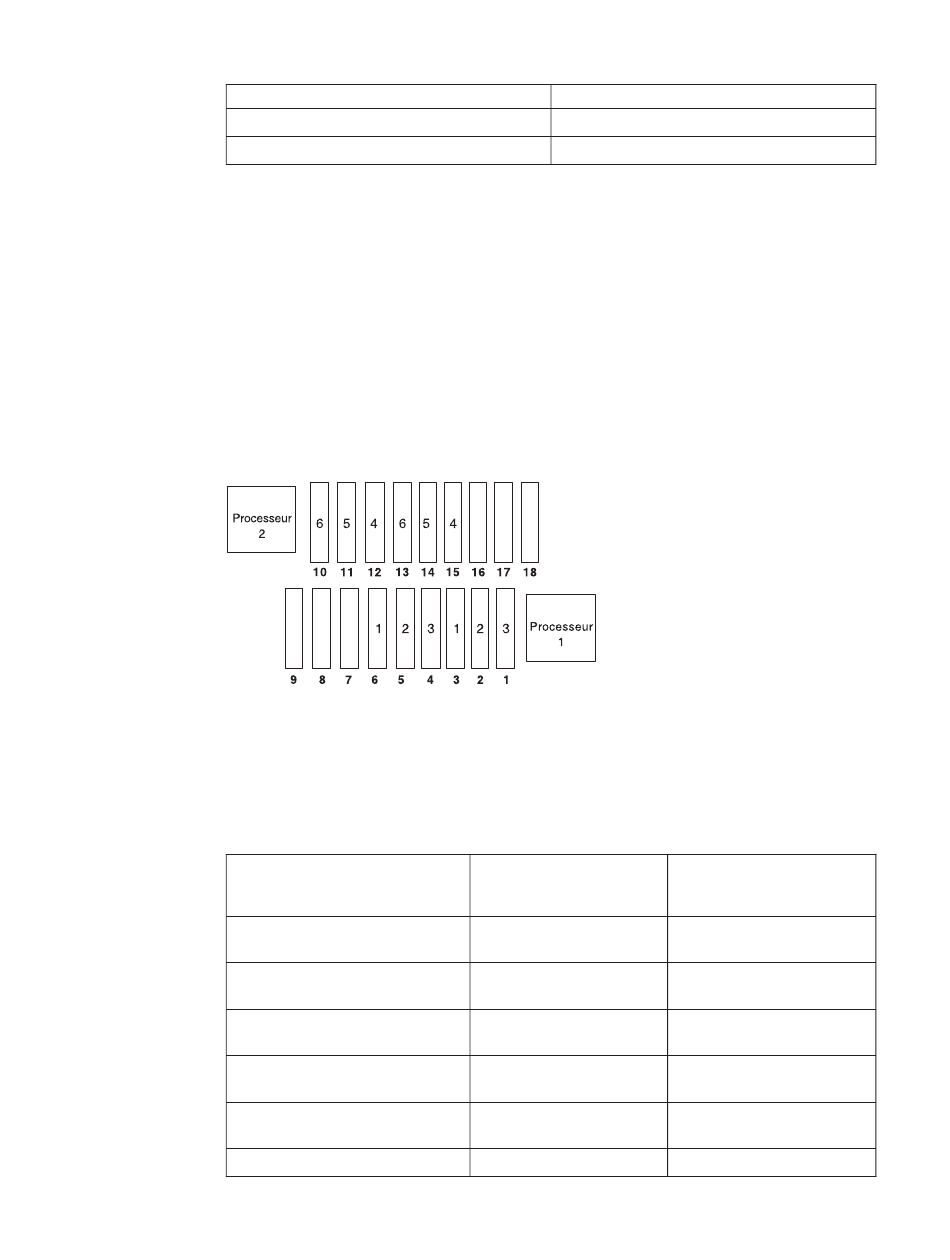

Figure 37. Connecteurs de mémoire associés à chaque microprocesseur pour la mise en
miroir mémoire
Le tableau ci-après présente la séquence d'installation des barrettes DIMM en mode
mise en miroir mémoire :
392
IBM System x3550 M3 Type 4254 and 7944 - Guide de maintenance et d'identification des incidents
Tableau 14. Connecteurs de chaque canal de mémoire (suite)
Canal de mémoire
Canal 1
Canal 2
Tableau 15. Séquence de peuplement des barrettes DIMM en mode mise en miroir
mémoire
Nombre de barrettes DIMM
Première paire de barrettes
DIMM
Deuxième paire de barrettes
DIMM
Troisième paire de barrettes
DIMM
Quatrième paire de barrettes
DIMM
Cinquième paire de barrettes
DIMM
Sixième paire de barrettes DIMM 2
Connecteur DIMM
4, 5, 6, 13, 14, 15
7, 8, 9, 16, 17, 18
Nombre de
microprocesseurs
installés
1
1
1
2
2
Connecteur DIMM
3, 6
2, 5
1 et 4
12, 15
11, 14
10, 13
