Installation bimoteur
D3/D4/D6 Aquamatic SX/DPS/DPH
Installation générale avec commandes
analogiques

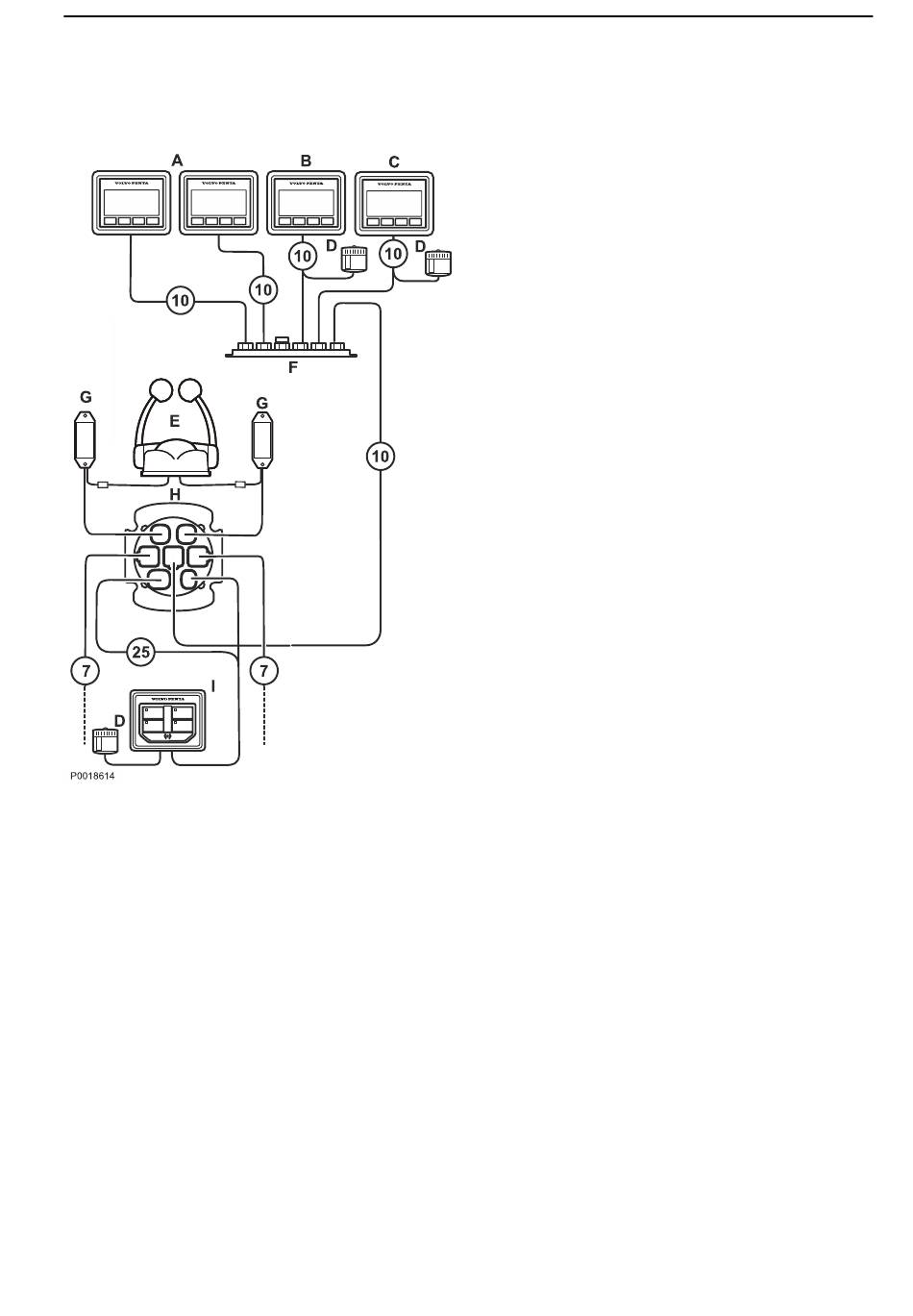

Composants illustrés sur le schéma
A Écrans 2,5"
B Panneau multifonctionnel (panneau de poste)
C Panneau multifonctionnel (panneau Power Trim)
D Buzzer
E Commandes
F Hub Multilink
G Interface analogique (A-CAN)
H HCU autonome/Branchements
I Panneau e-Clé
Câbles utilisés dans le poste
7. Câble bus EVC standard, 6 broches
10. Câble multilink, 6 broches
25. faisceau de câble e-Clé.
