Installation du système de commande, Poste de commande
Indicateurs
NOTE !
•
Raccordez toujours les jauges qui sont partagées
par les deux moteurs, par exemple l'indicateur de
vitesse, l'indicateur de barre et autres au compte-
tours EVC bâbord.
Dans le système EVC, le moteur bâbord est toujours
le moteur pilote.
•
La distance maximale de centre à centre entre les
jauges sans câbles de rallonge est de 220 mm
(8.6").
•
Sélectionnez toujours des emplacements secs et
appropriés pour les jauges.
Installation
Suivez les instructions d'installation et utilisez les
gabarits fournis avec les jauges.
Indicateurs optionnels

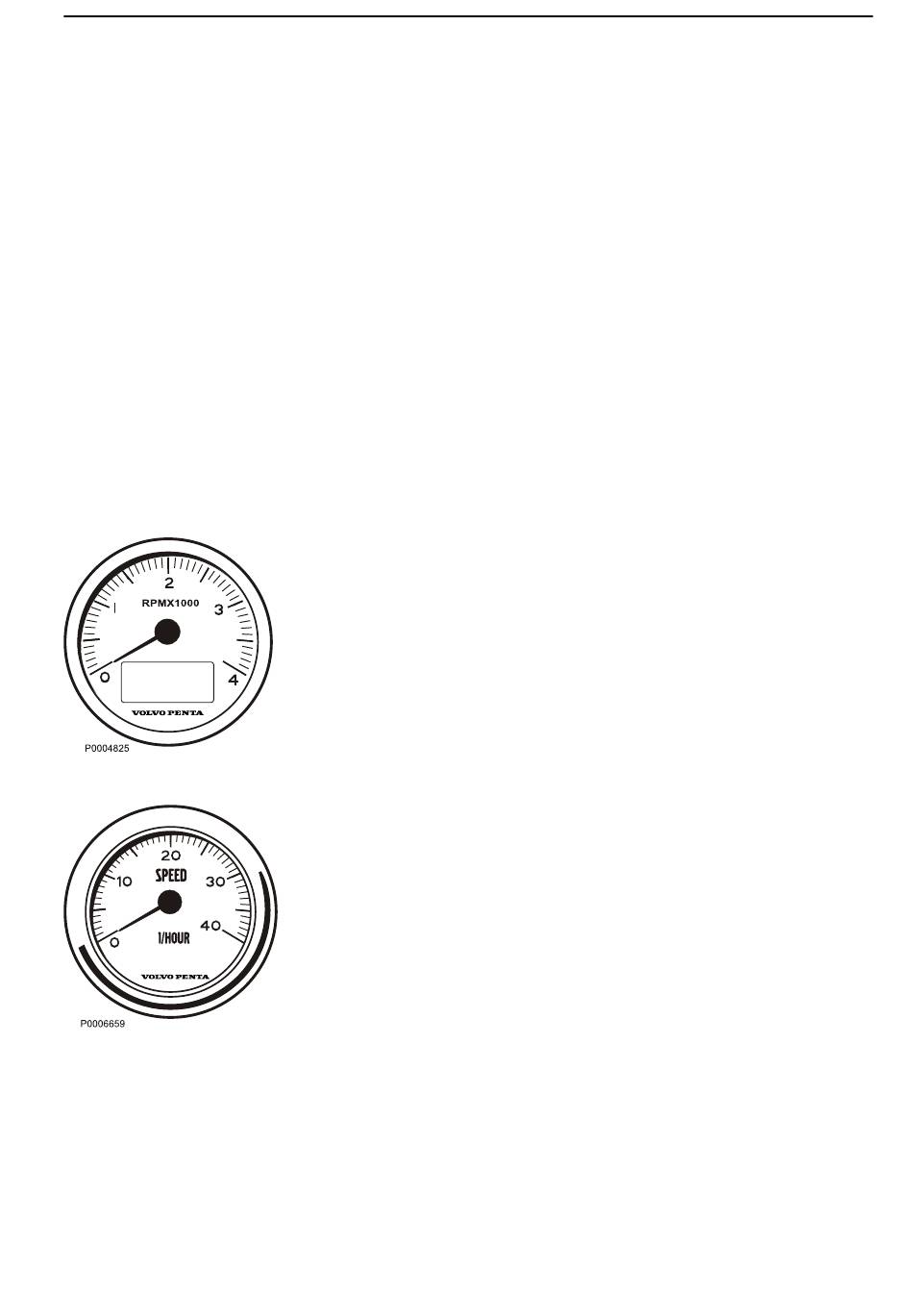

Compte-tours EVC
Un compte-tours du système EVC (régime moteur) est
recommandé comme fonction standard sur toutes les
installations. Le compte-tours comporte un bruiteur
d'alarme intégral, un écran LCD et une sortie vers le
bus de la série d'appareils (EasyLink).
L'écran LCD affiche les heures de moteur, les alarmes/
avertissements et les annonces.
Ø 85 mm (3.35")
Ø 110 mm (4.33")
NOTE ! Seul un compte-tours par moteur peut être
branché au niveau d'un poste de commande.
Compteur de vitesse EVC
Compteur de vitesse sans unité. Uniquement en asso-
ciation avec un compte-tours EVC. Unité souhaitée
(nœuds, km/h); pour le paramétrage des unités réfé-
rez-vous à Unités en page 156.
Ø 85 mm (3.35")
Ø 110 mm (4.33")
