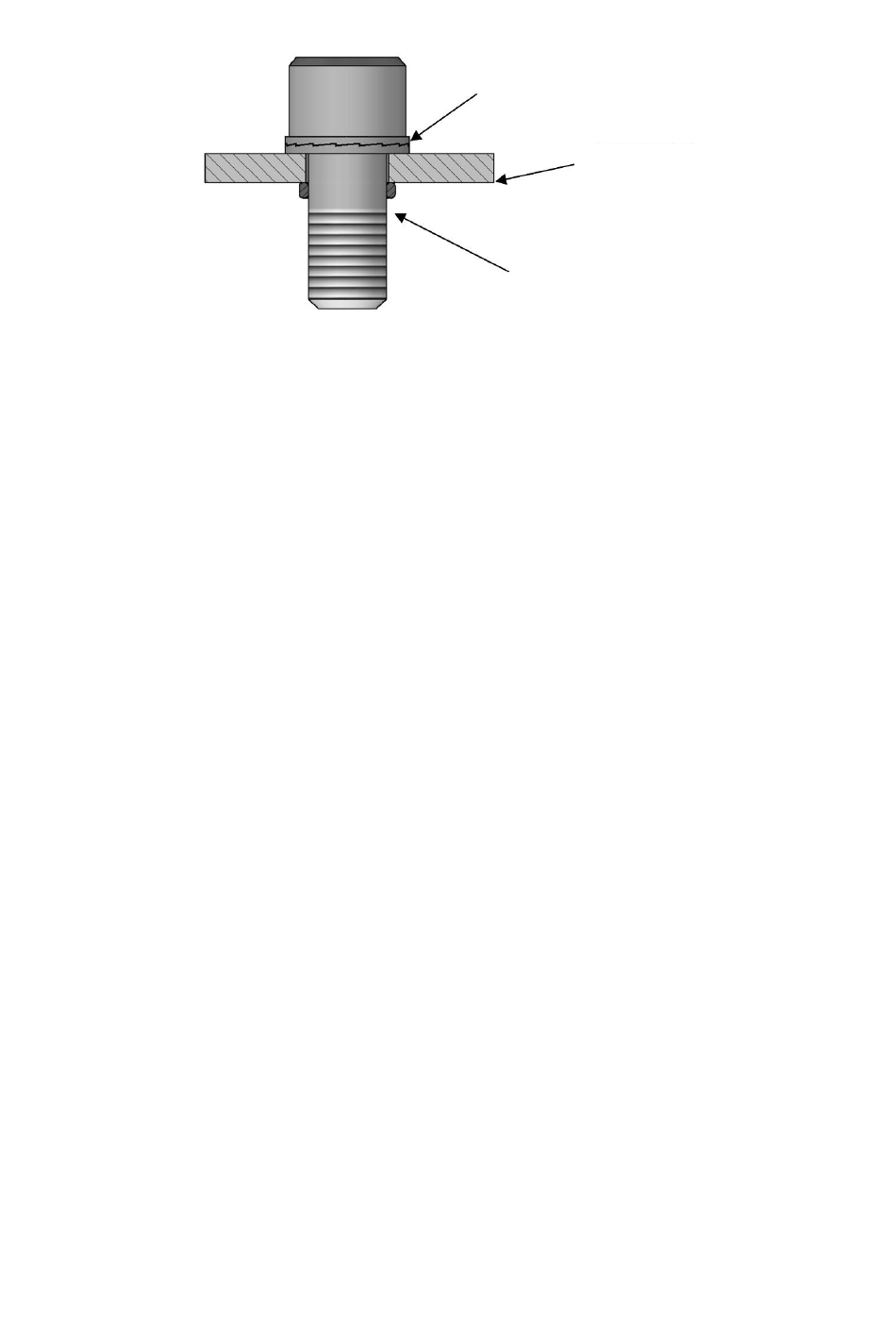

Figure 4 – L'arrangement rondelle de douille d'accouplement et bague d'étanchéité
Appliquez une couche mince de mastic silicone à la face supérieure de la douille. Placez l'indicateur sur
la douille, avec l'aiguille de l'indicateur dans l'orientation correcte si applicable. Engagez chaque vis à
travers l'indicateur et la douille dans les taraudages dans le secteur denté du réducteur. Serrez les vis
uniformément. Quand les vis commencent à serrer, appuyez sur la plaque indicatrice pour expulser
tout excédent de mastic. Essuyez l'excédent. Serrez chaque vis au couple recommandé comme noté
précédemment.
ATTENTION: Il est absolument essentiel de monter et serrer les vis au couple recommandé
immédiatement après avoir appliqué le matériau d'étanchéité sur la plaque indicatrice/de
couverture et sur les vis. Tout retard permettra au mastic de commencer à sécher. Cette
action mènera à la formation d'un joint flexible entre la douille et la plaque
indicatrice/couverture. Ce joint pourrait se relâcher dans le temps, permettant le
desserrage des vis.
ATTENTION:
Pour les mastics acceptables, voir le tableau 4 sur la page 17.
6.2
Montage sur la vanne
! ATTENTION: Assurez-vous que la vanne est capable d'accepter le surpoids et le
changement de centre de gravité résultant de l'addition de la combinaison du réducteur.
Si le réducteur a été fourni avec un volant de commande, on recommande que ceci soit adapté au
réducteur avant le montage sur la vanne. Ce sera plus facile pour tourner l'embrayage pour prendre
l'emplacement de la tige de vanne, de la clef, du fil ou de la cannelure.
1) Assurez-vous que la sortie du réducteur se trouve dans la même position que l'arbre de la
vanne (ouvert ou fermé). On peut déplacer la position de sortie du réducteur en tournant l'arbre
d'entrée ou en tournant le volant de la motorisation.
2) Pour les réducteurs à vis sans fin qui ont un centrage mâle usiné dans l'embase, vérifiez que
le diamètre du centrage mâle correspond à la cavité de centrage femelle dans la bride de
chapeau de vanne.
3) Nous recommandons de sceller les brides sur l'assemblage avec un mastic silicone. Appliquez
un anneau de mastic silicone autour de la face de montage de la bride, l'anneau doit être au
même rayon de l'arbre que les trous de boulons. Appliquez des petits anneaux de mastic
silicone autour de chaque des trous de boulons afin de sceller complètement les faces. Le
chemin marqué 'D' sur la Figure 5 montre où on peut appliquer le mastic silicone sur la bride
de montage de la vanne.
www.rotork.com
PUB027-052-01_0319
Rondelles à deux
partie
Plaque indicatrice
Bague
d'étanchéité
Page 7 de 19
