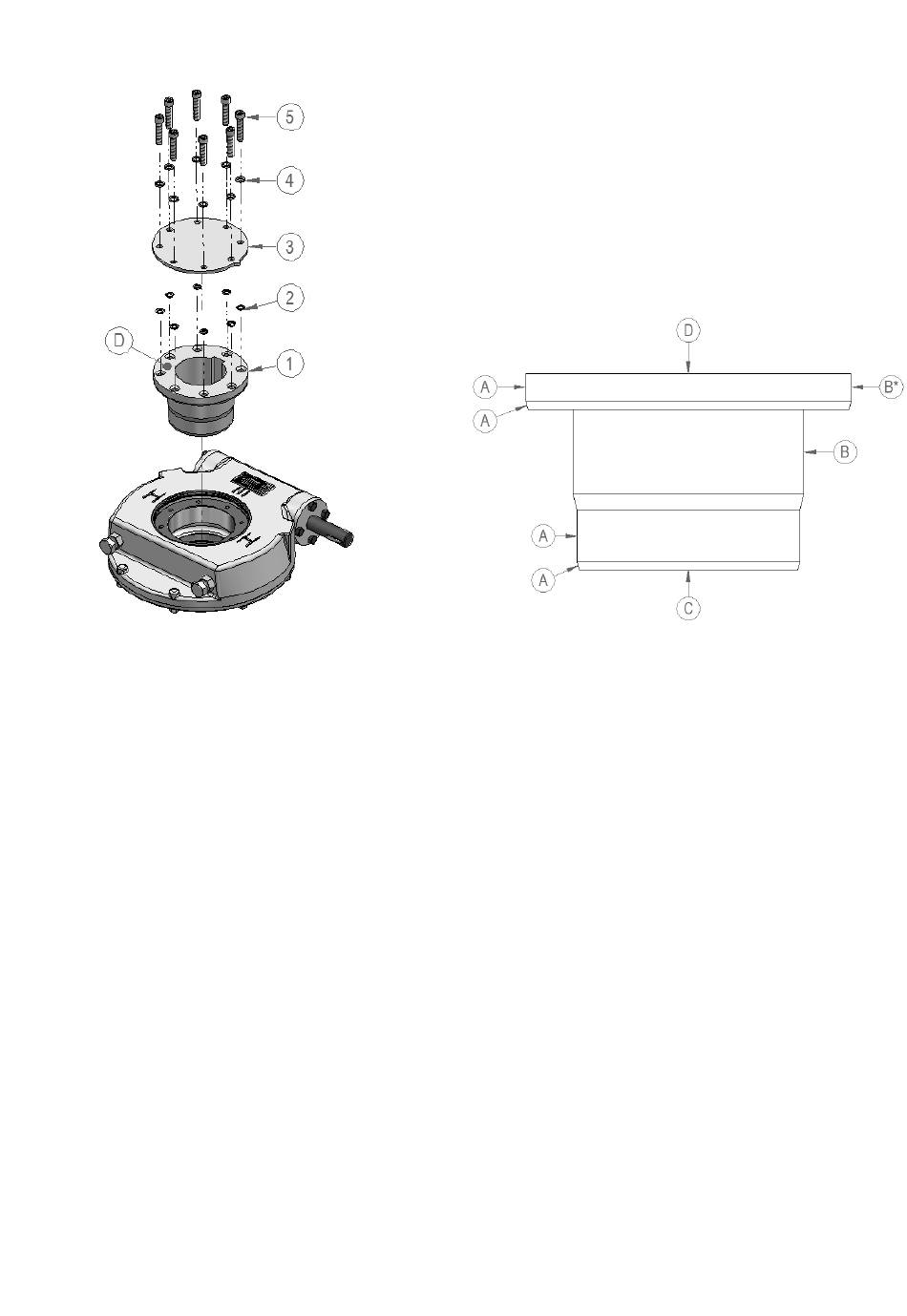

Figure 1 – L'arrangement de la douille
d'accouplement
Notes importantes pour la Figure 2:
A:
Les surfaces marquées 'A' sont des côtés d'étanchéité et il ne faut pas les endommager.
B:
On peut utiliser la surface marquée 'B' pour le serrage de la douille d'accouplement.
*Attention, cette surface peut être utilisée seulement pour le serrage sur les
réducteurs MTW, et non pas sur les réducteurs IW, MOW ou HOW/MPR.
C:
Pour enlever la douille du réducteur, une force peut devoir être appliquée sur le côté
marqué 'C' de la douille d'accouplement.
D:
En installant la plaque indicatrice, on recommande d'appliquer le mastic silicone sur le côté
marqué 'D'. Pour les mastics acceptables, voir le tableau 4 sur la page 17.
Se référant aux numéros d'items sur la Figure 1, on peut enlever facilement la douille du haut du
réducteur en enlevant d'abord les vis de fixation de la douille (5). Les vis sont crantées sous leurs
têtes ou équipées des rondelles éventail (4) ensuite enlevez la plaque indicatrice/couverture (3).
www.rotork.com
PUB027-052-01_0319
Vis de fixation
Rondelles éventail
Plaque indicatrice
Bagues d'étanchéité
Douille
d'accouplement
Figure 2 – La douille d'accouplement, surfaces
importantes
Page 5 de 19
