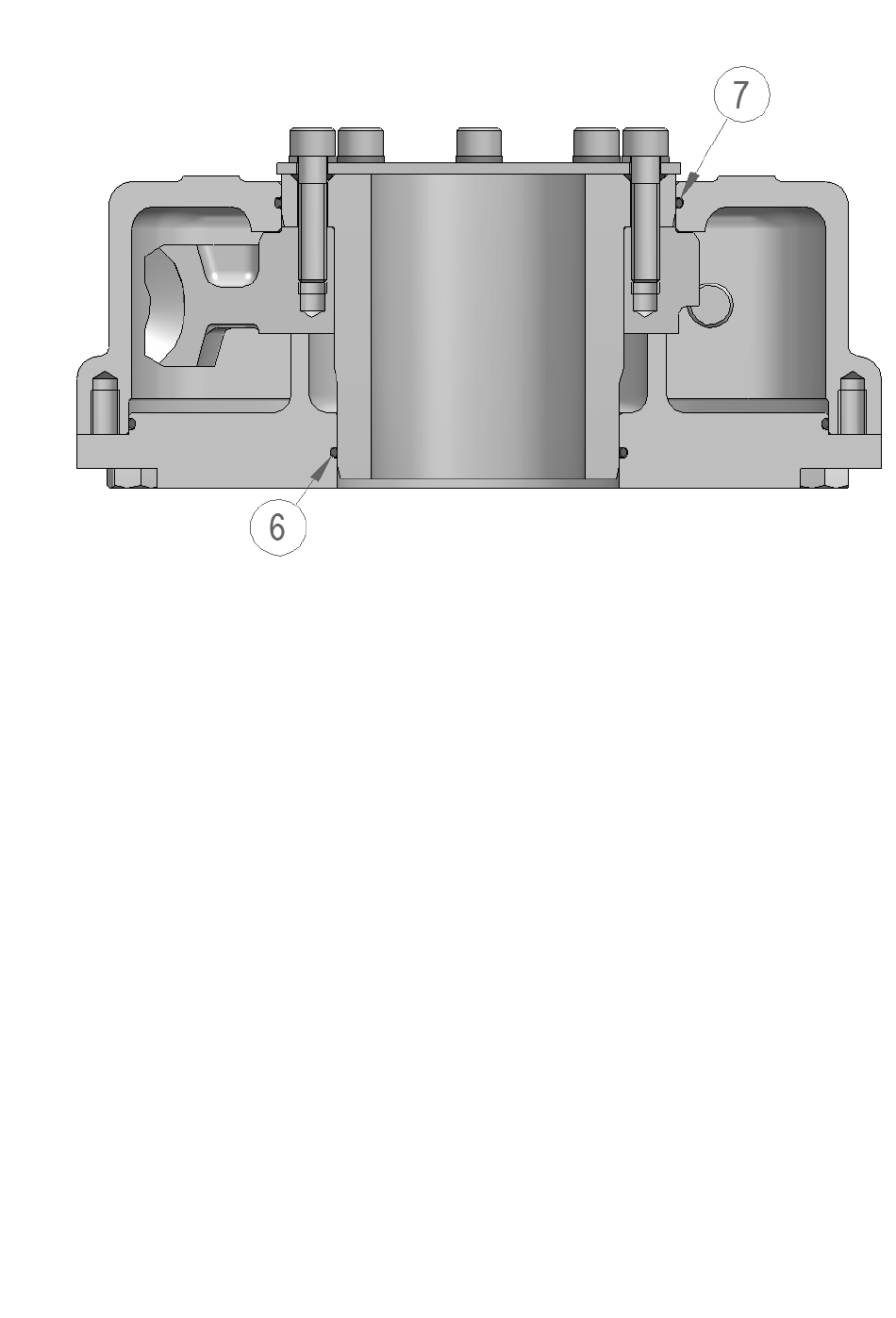

Figure 3 - Inspection des bagues d'étanchéité
Se référant à la Figure 3, les bagues d'étanchéité (6) et (7) doivent être intactes, graissées et
correctement installées avant de remonter la douille. Si la bague d'étanchéité est endommagée, la
remplacer avant de remonter la douille.
ATTENTION: L'enlèvement des vis de fixation entraînera la perte de contrôle de la vanne.
Se référant à la Figure 1, les bagues d'étanchéité (2) sont utilisées pour sceller l'ensemble plaque
indicatrice, douille d'accouplement et vis de fixation. Lors de l'installation finale sur la vanne, il faut
serrer les vis (5) suivant le couple indiqué sur l'étiquette collée au verso de la plaque
indicatrice/couverture.
Avant de remonter la douille après usinage, vérifiez que les surfaces marquées 'A' dans Fig. 2 ne sont
pas endommagées. Les surfaces endommagées peuvent casser les joints d'étanchéité du réducteur et
entraîner l'infiltration de l'eau ou à la fuite de la graisse. L'application d'une couche mince de graisse
aux côtés marqués 'A' facilitera la remise en état de la douille.
Comme détaillé dans Fig. 1 et Fig. 2, on recommande d'appliquer un mastic silicone au côté 'D' afin
de sceller la plaque indicatrice/couverture à la douille d'accouplement. Prenez soin de ne pas
appliquer le mastic aux bagues d'étanchéité (2) ou aux faces d'étanchéité des bagues d'étanchéité.
Avant remontage, nettoyez et dégraissez la face supérieure de la douille, le dessous de la plaque
indicatrice/couverture, et les boulons à tête creuse. Prenez note du couple de serrage requis pour les
vis de la douille sur l'étiquette sur le verso de la plaque indicatrice. Insérez les vis et rondelles dans
les trous dans la plaque indicatrice /couverture, comme indiqué sur la Fig. 1.
Il faut installer les rondelles à deux parties dans le bon sens, avec les faces crantées des rondelles se
joignant. Placez les bagues d'étanchéité au-dessus des filets de vis et contre la plaque indicatrice.
Voir la Figure 4 pour plus de détails.
