4) Graissez la douille et l'arbre de vanne.

5) Alignez la bride de la plaque de base du réducteur parallèlement à la bride de vanne.

6) Engagez la douille du réducteur sur l'arbre de vanne en vous assurant que la rainure de clavette,

ou le carré etc... de l'arbre de vanne, est aligné. (si nécessaire tournez la douille– voir 1)

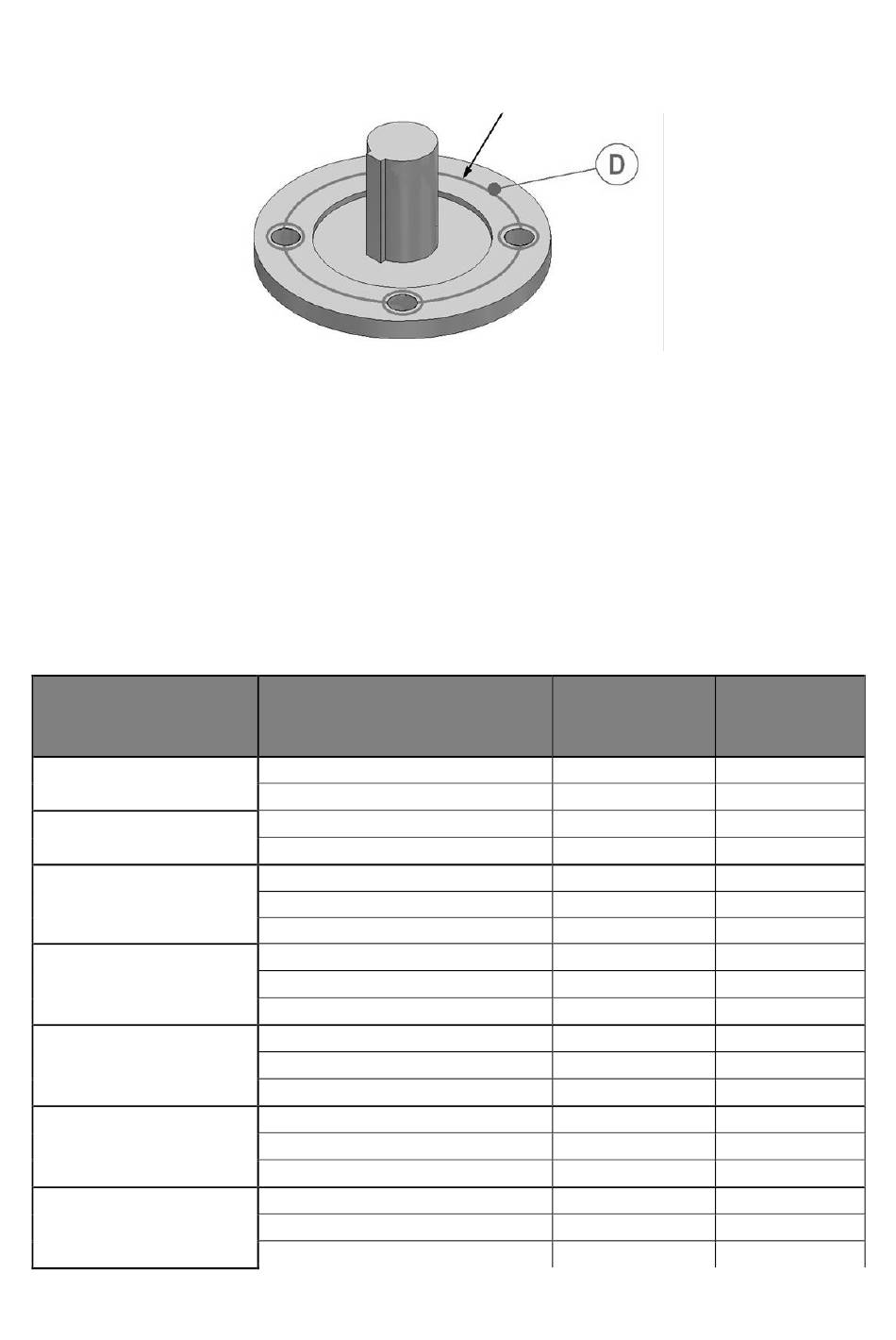

7) Il est essentiel que l'embase du réducteur soit alignée par rapport à la bride de la vanne avant

de serrer les vis de montage. Les vis de montage ou goujons/écrous doivent être en acier à

haute résistance (classe 8.8 ou supérieur). Serrez fermement les fixations sur la bride de vanne

au couple requis. Voir le Tableau 5.

6.3
