5.2
Raccordement du maître et de l'esclave
5.2.1

Remarques importantes

{
Danger !
Risque de dommages corporels ! Risque de destruction du variateur !
Un câble endommagé sur le variateur (maître et esclave) risque d'entraîner
une commande erronée à l'étage de puissance.
Risques encourus
ƒ
ƒ
ƒ
Mesures de protection
ƒ
ƒ
5.2.2
Préparatifs

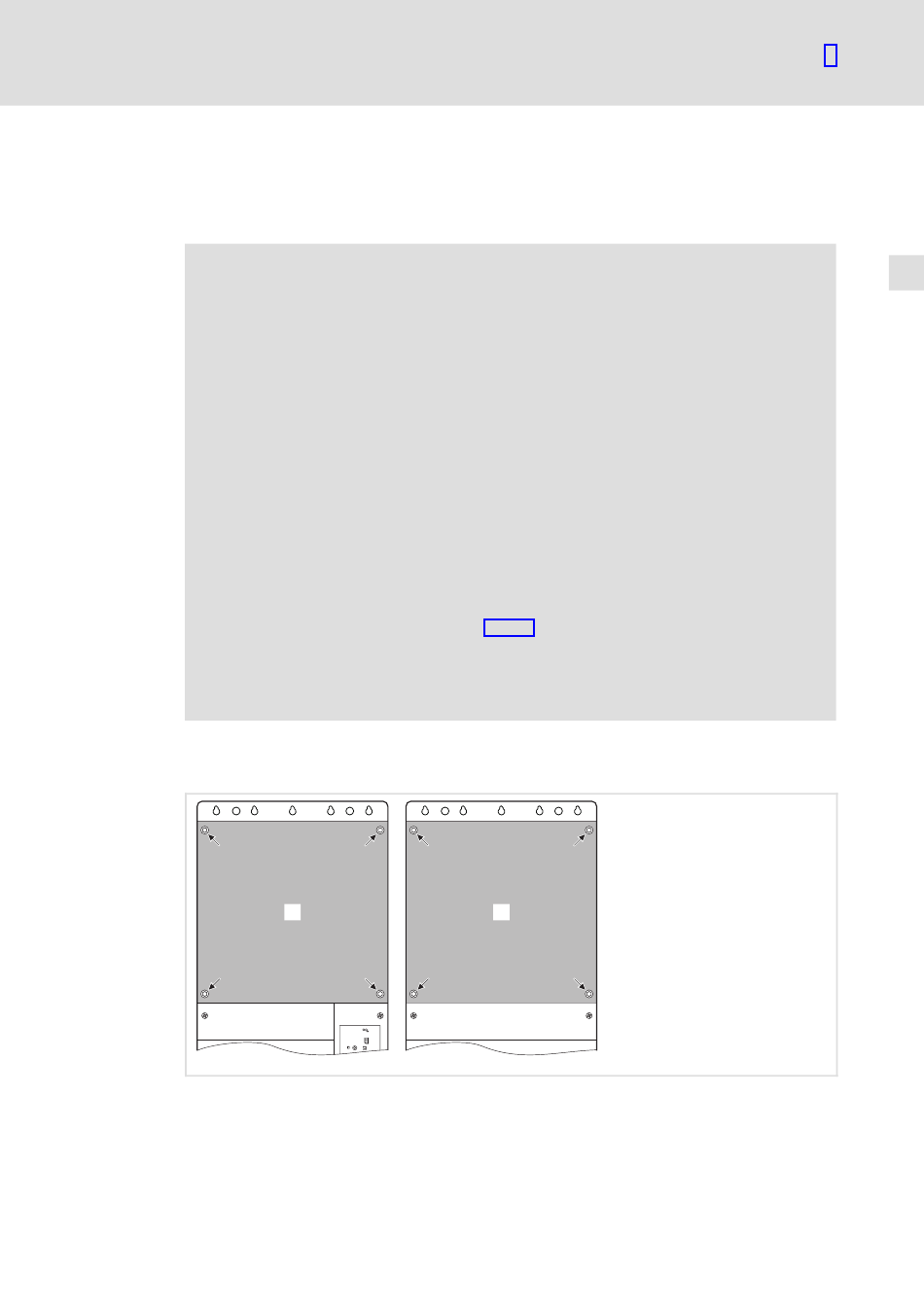

Fig.5−2
Retirer le capot supérieur du maître 0 et de l'esclave 1 afin de pouvoir accéder aux
ƒ
parties puissances. Chaque capot est fixé à l'aide de 4 vis.
EDKVF9383 DE/EN/FR 4.0
A la mise sous tension, des énergies importantes risquent de se décharger
de façon explosive.
Les bruits d'explosion peuvent provoquer des dommages auditifs. Le choc
provoqué par un bruit fort et inattendu risque de susciter un effet de
panique.
Le variateur est détruit.
Lors des travaux sur les barres de liaison CC, ne pas endommager
connecteurs et câbles internes.
Avant de remettre le capot :
– S'assurer de l'état irréprochable et de l'emplacement correct de tous les
connecteurs indiqués sur la Fig.5−5 .
– Vérifier l'état irréprochable de tous les câbles concernés.
– La mise en service est interdite si les connecteurs ne sont pas placés
correctement ou si des connecteurs ou des câbles sont endommagés. Dans
ce cas, contacter le service Lenze.
0
Fixation des capots sur le maître et l'esclave
l
Installation électrique
Raccordement du maître et de l'esclave
Remarques importantes
1
5
9300vec164
137
