4 Installation mécanique
Perçage des trous dans la plaque de montage
4 Installation mécanique
I
Conseil !
ƒ
ƒ
4.1 Perçage des trous dans la plaque de montage
Espace libre de montage
A gauche/droite par rapport à un autre variateur
A gauche/droite par rapport à un mur non dissipateur de chaleur
Au−dessus/en dessous
Respecter les espacements indiqués afin d'assurer un refroidissement suffisant du
variateur de vitesse. En cas d'utilisation d'une trappe à air, d'autres espacements sont à
considérer (voir les instructions de montage de la trappe à air).
b
d
Fig.4−1
a
550 mm
1. Marquer les trous à percer dans la plaque de montage comme indiqué sur la figure.
2. Percer les trous dans la plaque de montage.
132
Lenze recommande l'incorporation d'une trappe à air. Celle−ci permet
d'évacuer directement l'air chauffé hors de l'armoire électrique.
– Référence de commande E93ZWL2
Un gabarit destiné à marquer les trous à percer est disponible sous la forme
d'un fichier dxf à la rubrique "Téléchargements" du site www.Lenze.fr.
a
a1 a1
a2 a2
a3
a3
a2 a2
a1 a1

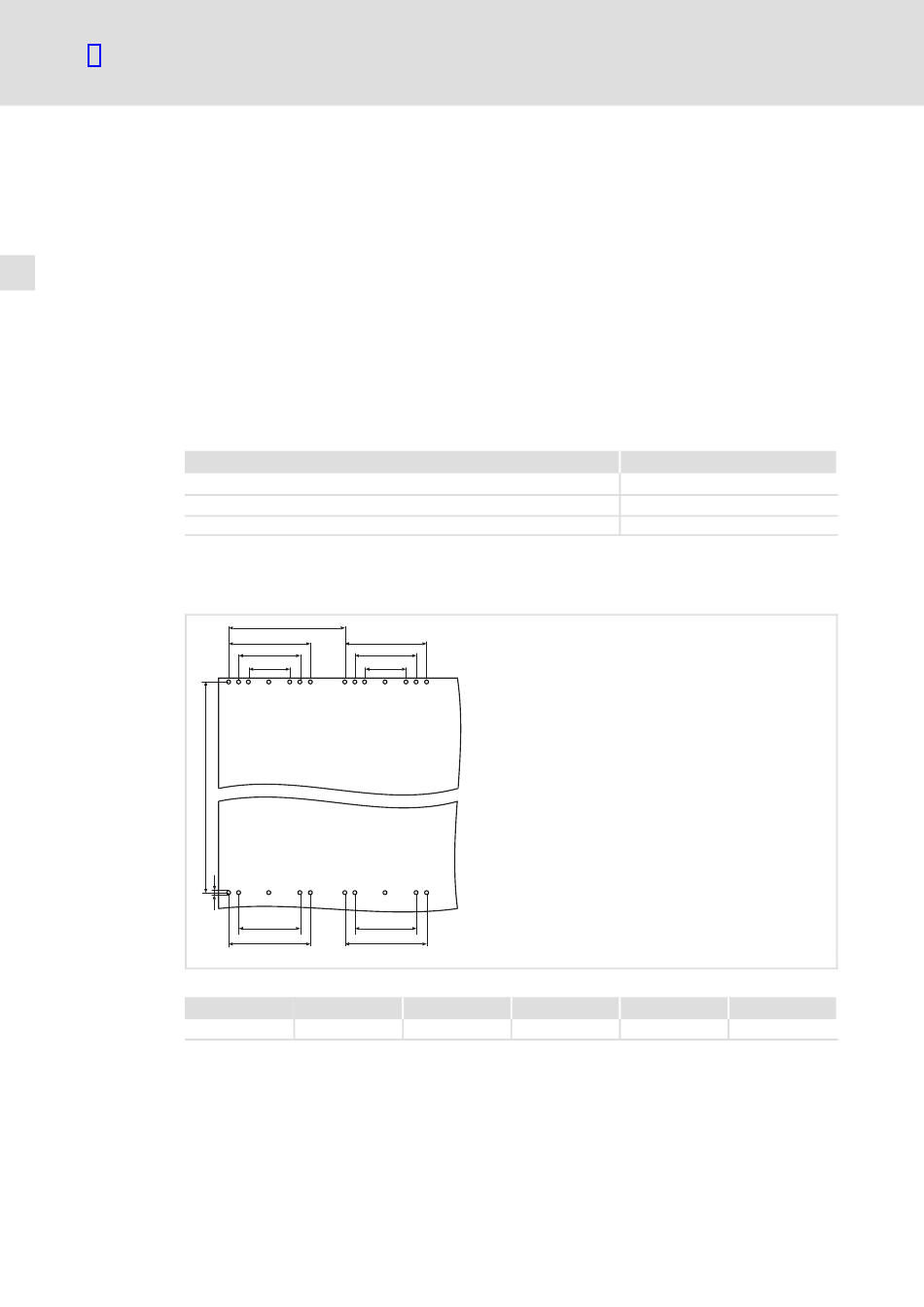

Trous dans la plaque de montage pour la fixation du variateur de vitesse
a1
450 mm 340 mm
l
Espacement minimal
30 mm
100 mm
200 mm
a2 a3
225 mm
93vec079
b d
1005 mm 9 mm (24x)
