5 Installation électrique

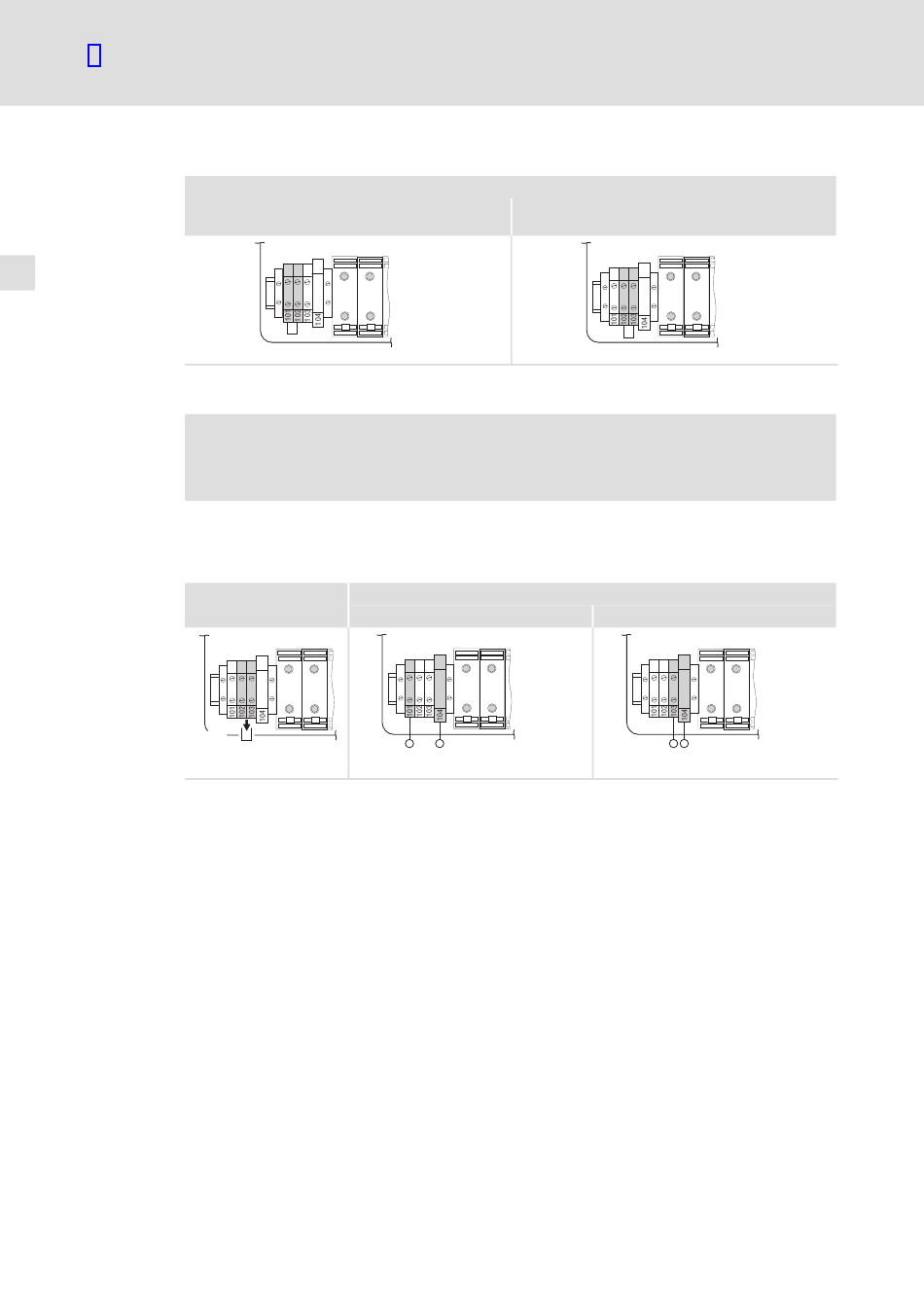

Raccordement de l'alimentation et du ventilateur avec tension réseau de 400 V/500 V
Raccordement du ventilateur
Raccordement du ventilateur en cas d'alimentation du variateur par le réseau
Ponter les bornes si le variateur fonctionne sur un réseau
Raccordement du ventilateur en cas d'alimentation du variateur par le bus CC
{
Danger !
En cas d'alimentation externe du ventilateur, la borne L2 est sous tension
réseau !
Lorsque le variateur est alimenté par le bus CC, le ventilateur doit être alimenté
séparément par la tension réseau (voir 1). Dans ce cas, supprimer le pont entre les bornes
102 et 103 (voir 0).
Supprimer le pont.
0
}
144
340 ... 440 V CA
L1 L2
Alimentation pour le fonctionnement du ventilateur sur un réseau
340 ... 440 V CA
1
L1 L2
340 ... 440 V CA
9300vec160
l
440 ... 577 V CA
(état à la livraison)
9300vec044
L1 L2
9300vec046
L1 L2
9300vec045
440 ... 577 V CA
1
L1 L2
440 ... 577 V CA
9300vec047
