4. Mise en service
4.3 Mise en service à l'aide de WinPISA
Configurer un axe
Festo P.BE−SPC200−SMX−1−FR fr 0503b
Pour la mise en service à l'aide de WinPISA il est nécessaire
de reprendre la configuration matérielle disponible dans
WinPISA. Pour ce faire, se reporter au manuel d'utilisation
WinPISA.
Si une carte d'indexage de moteur pas à pas est présente, un
ou plusieurs circuits de connexion de moteur pas à pas se
trouvent dans la fenêtre de projet en−dessous du SPC200. A
chaque circuit de connexion de moteur pas à pas correspond
un axe de moteur pas à pas.

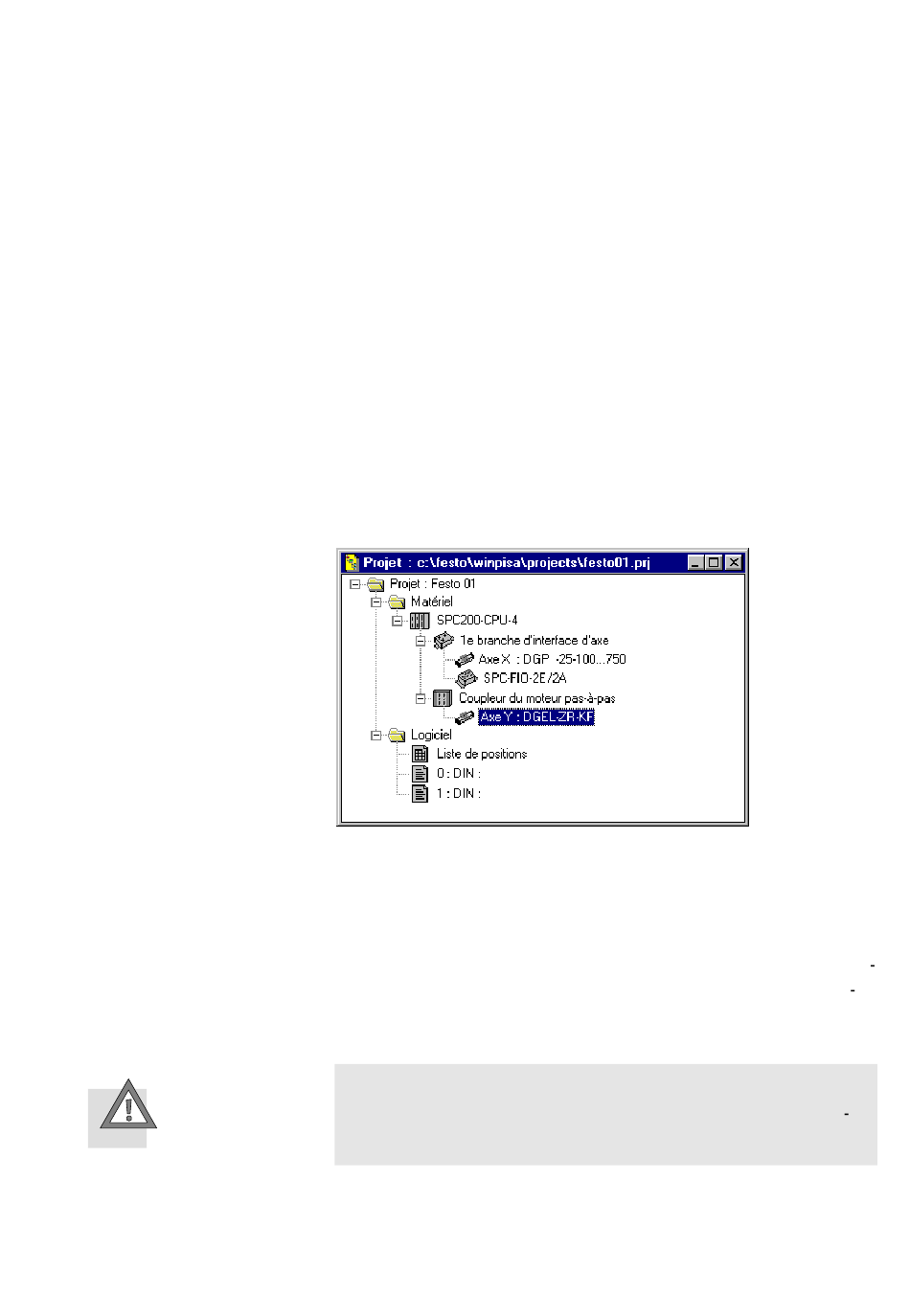

Fig. 4/1 : Circuit de connexion de moteur pas à pas
Pour configurer un axe de moteur pas à pas, sélectionner
l'icône de l'axe dans la fenêtre de projet. La commande [Edit]
[Configure] ou un double−clic sur l'icône de l'axe permet d'ou
vrir la boîte de dialogue correspondante : Bloc de paramè
tres pour l'axe ..".
Attention
Des paramètres erronés peuvent en cours de fonctionne
ment occasionner des mouvements incontrôlés des axes.
4−7
