3. Installation
1
LIM+ : commuta
teur de fin de
course positif
2
REF : commuta
teur de référence
3
LIM− :
commutateur
de fin de course
négatif
4
24 V :
alimentation
5
0 V : alimentation
6
Borne de terre

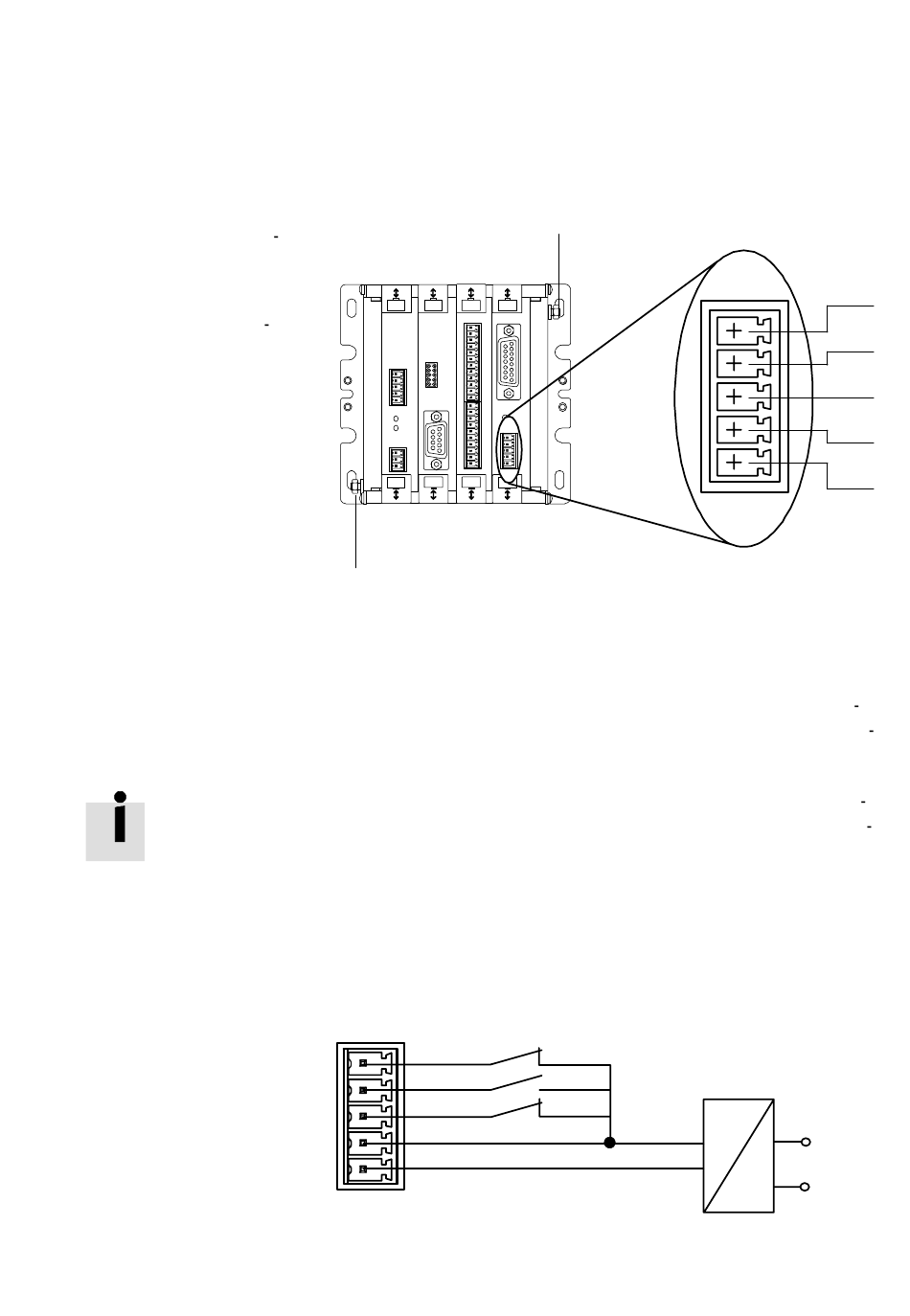

Fig. 3/2 : Affectation des broches du connecteur du capteur (connecteur SIGNALS, X31)
Festo P.BE−SPC200−SMX−1−FR fr 0503b
6
Utiliser le type de commutateur adéquat pour les commuta
teurs de référence et de fin de course nécessaires (voir chapi
tre Montage).
Lors du choix des capteurs, tenir compte du fait que la préci
sion du point de commutation des capteurs détermine la pré
cision du point de référence.
Il faut veiller à ce que le point de commutation soit toujours
situé à l'intérieur d'une résolution de pas.
La figure ci−dessous illustre à titre d'exemple le raccordement
des capteurs au connecteur pour capteur.
LIM+
REF
LIM−
24V
0V
Fig. 3/3 : Schéma de raccordement des capteurs
6
24 V
0 V
1
2
3
4
5
CC
CA
