3. Installation
Affectation des broches du connecteur de commande (AMPLIFIER, X30)
Broche Signal
1 + PULSE (Puls)
2 + DIRECT. (Direction)
3 + ENABLE (Tor/Enable)
4 Non connecté (n.c.)
5 + F/H STEP
(pas complet/demi−pas)
6 − F/H STEP
(pas complet/demi−pas)
7 Non connecté (n.c.)
8 + READY (prêt à fonctionner)
1)
Non utilisée sur le contrôleur de moteur pas à pas SEC−ST
2)
Raccords pontés dans le câble de raccordement
Festo P.BE−SPC200−SMX−1−FR fr 0503b
1
Connecteur AMPLIFIER

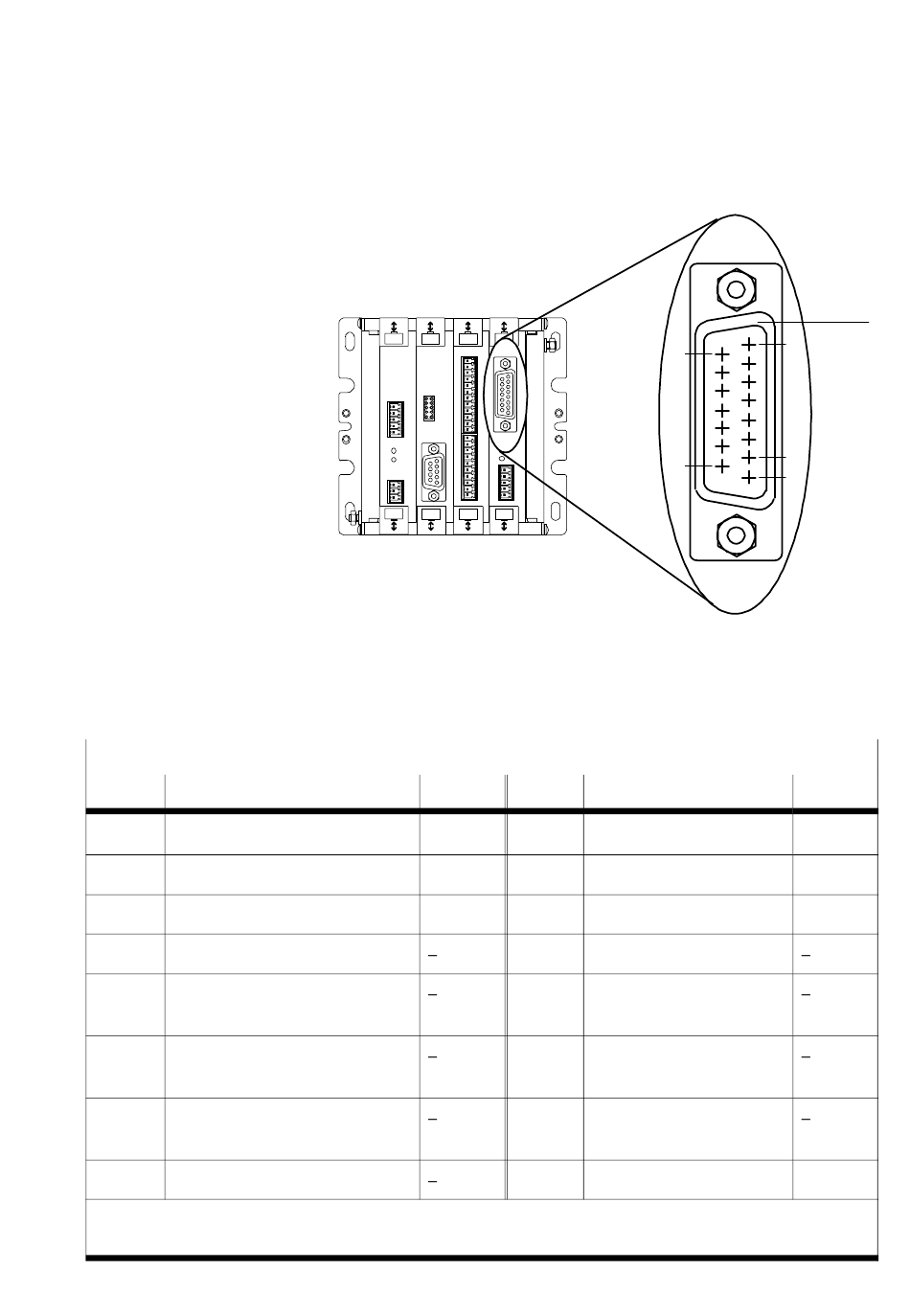

Fig. 3/4 : Connecteur de commande (AMPLIFIER, X30)
SEC−ST
Clk + 5
Dir + 5
En + 5
1)
1)
1) 2)
15
.
.
.
9
Broche Signal
9 − PULSE (Puls)
10 − DIRECT. (Direction)
11 − ENABLE (Tor/Enable)
12 Non connecté (n.c.)
13 Non connecté (n.c.)
14 Non connecté (n.c.)
15 − READY
(prêt à fonctionner)
1
8
.
.
.
2
1
SEC−ST
Clk −
Dir −
En −
1) 2)
3−9
