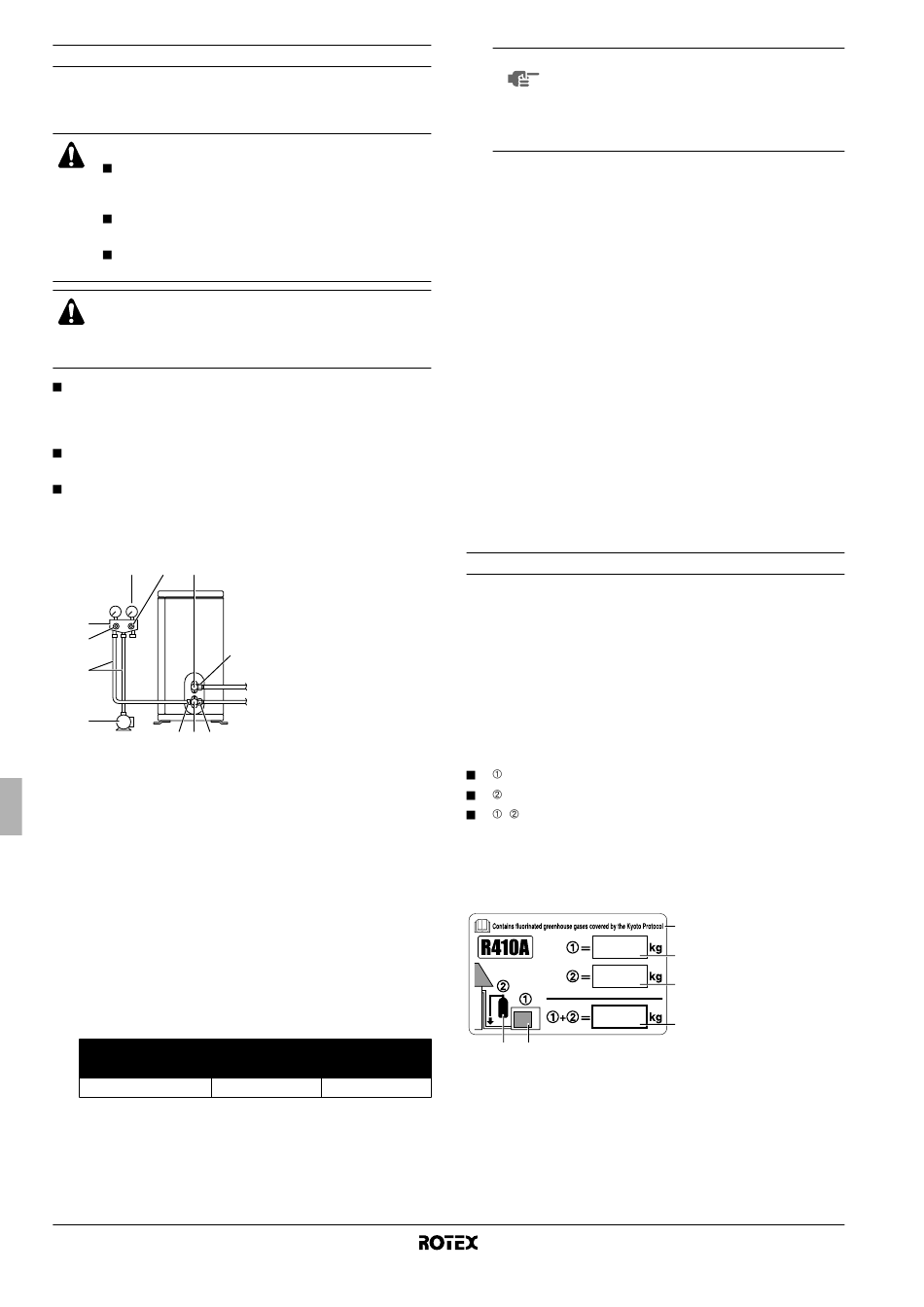

Depurazione dell'aria e controllo delle fughe di gas

Dopo aver terminato l'installazione delle tubazioni e l'unità esterna è
stata collegata all'unità interna, è necessario spurgare l'aria e
controllare eventuali fughe di gas.
AVVERTIMENTO
All'interno del circuito di refrigerazione non inserire
alcuna sostanza che non sia il refrigerante specificato
(R410A).
In caso di perdite di gas refrigerante, aerare immedia-
tamente la stanza il più a lungo possibile.
R410A e altri refrigeranti devono essere sempre
recuperati e mai rilasciati direttamente nell'ambiente.
ATTENZIONE
Utilizzare una pompa a vuoto esclusivamente per l'R410A.
L'uso della stessa pompa a vuoto per refrigeranti diversi
può danneggiare la pompa o l'unità.
Se si utilizzano altri refrigeranti, effettuare la depurazione
dell'aria dalle tubature del refrigerante e dall'unità interna
utilizzando una pompa a vuoto, quindi immettere altri
refrigeranti.
Utilizzare una chiave esagonale (4 mm) per azionare l'asticella
della valvola di arresto.
È necessario serrare tutti i giunti delle tubature del refrigerante
con una chiave torsiometrica alla torsione specificata. Per
maggiori dettagli vedere "Collegamento della tubatura del
refrigerante all'unità esterna" a pagina 6.
1 4 8
2
3
5
6
7 8 9
1 Collegare il lato di proiezione (sul quale è attaccato lo spinotto
elicoidale) del tubo di carica dal collettore a manometro
all'apertura di servizio della valvola di arresto del gas.
2 Aprire completamente la valvola a bassa pressione del
collettore a manometro (Lo) e chiudere completamente la
valvola ad alta pressione (Hi).
Successivamente la valvola ad alta pressione non richiede
alcuna operazione.
3 Azionare la pompa a vuoto. Controllare che il manometro
composto indichi –0,1 MPa (–760 mm Hg).
Tempo di esecuzione
4 Chiudere la valvola a bassa pressione del collettore a mano-
metro (Lo) e bloccare la pompa a vuoto.
Lasciare in posizione per 4-5 minuti e accertarsi che l'ago
dell'indicatore non torni indietro.
Manuale d'installazione
7
1 Pressiometro
2 Collettore a
manometro
3 Valvola di bassa
pressione (Lo)
4 Valvola di alta
10
pressione (Hi)
5 Tubi flessibili di
carica
6 Pompa a vuoto
7 Apertura di servizio
8 Coperchi delle
valvole
9 Valvola di arresto
del gas
10 Valvola di arresto
del liquido
Lunghezza tubazioni
≤15 m
>15 m
≥10 minuti ≥15 minuti
NOTA Se l'ago va indietro, ciò potrebbe indicare la
presenza di umidità o perdite dai punti di collega-
mento. Ripetere dalla fase 2 alla 4 dopo aver
controllato tutti i punti di collegamento e dopo
aver allentato leggermente e quindi serrato
nuovamente i dadi.
5 Rimuovere i coperchi dalla valvola di arresto del liquido e dalla
valvola di arresto del gas.
6 Ruotare l'asticella della valvola di arresto del liquido di 90 gradi
in senso antiorario utilizzando una chiave esagonale per aprire
la valvola.
Chiuderla dopo 5 secondi e controllare eventuali perdite di gas.
Utilizzando acqua saponata, controllare se ci sono perdite di
gas dalla svasatura dell'unità interna, da quella dell'unità
esterna e dalle asticelle delle valvole.
Una volta eseguito il controllo, togliere tutta l'acqua saponata.
7 Scollegare il tubo di carica dall'apertura di servizio della valvola
di arresto del gas, quindi aprire completamente le valvole di
arresto del gas e del liquido.
Non cercare di ruotare l'asticella della valvola oltre il suo punto
massimo.
8 Con una chiave torsiometrica serrare, alle coppie di serraggio
specificate, i coperchi delle valvole e i tappi dell'apertura di
servizio delle valvole di arresto del gas e del liquido. Per
maggiori dettagli vedere "Collegamento della tubatura del
refrigerante all'unità esterna" a pagina 6.

Carica di refrigerante

Questa unità esterna è già dotata di una carica di refrigerante.
Informazioni importanti sul refrigerante utilizzato
Questo prodotto contiene gas fluorurati ad effetto serra inclusi nel
protocollo di Kyoto. Non liberare tali gas nell'atmosfera.
Tipo di refrigerante: R410A
(1)
Valore GWP : 1975
(1)
GWP = potenziale di riscaldamento globale
Indicare con inchiostro indelebile,
la carica di refrigerante di fabbrica del prodotto,
la quantità di refrigerante aggiuntiva nel campo e
+ la carica totale di refrigerante
sull'etichetta relativa ai gas serra fluorinati fornita con il prodotto.
L'etichetta compilata deve essere applicata all'interno del prodotto e
in prossimità dello sportello di carica del prodotto (ad esempio,
sull'interno del coperchio di ispezione).
6 5
Unità esterna per pompe di calore aria-acqua
1 Carica di refrigerante
4
di fabbrica del prodotto:
vedi targhetta con
1
il nome dell'unità
2 Quantità di refrigerante
2
aggiuntiva nel campo
3 Carica di refrigerante
totale
3
4 Contiene gas fluorurati
ad effetto serra inclusi nel
protocollo di Kyoto
5 Unità esterna
6 Cilindro del refrigerante
e collettore di carica
