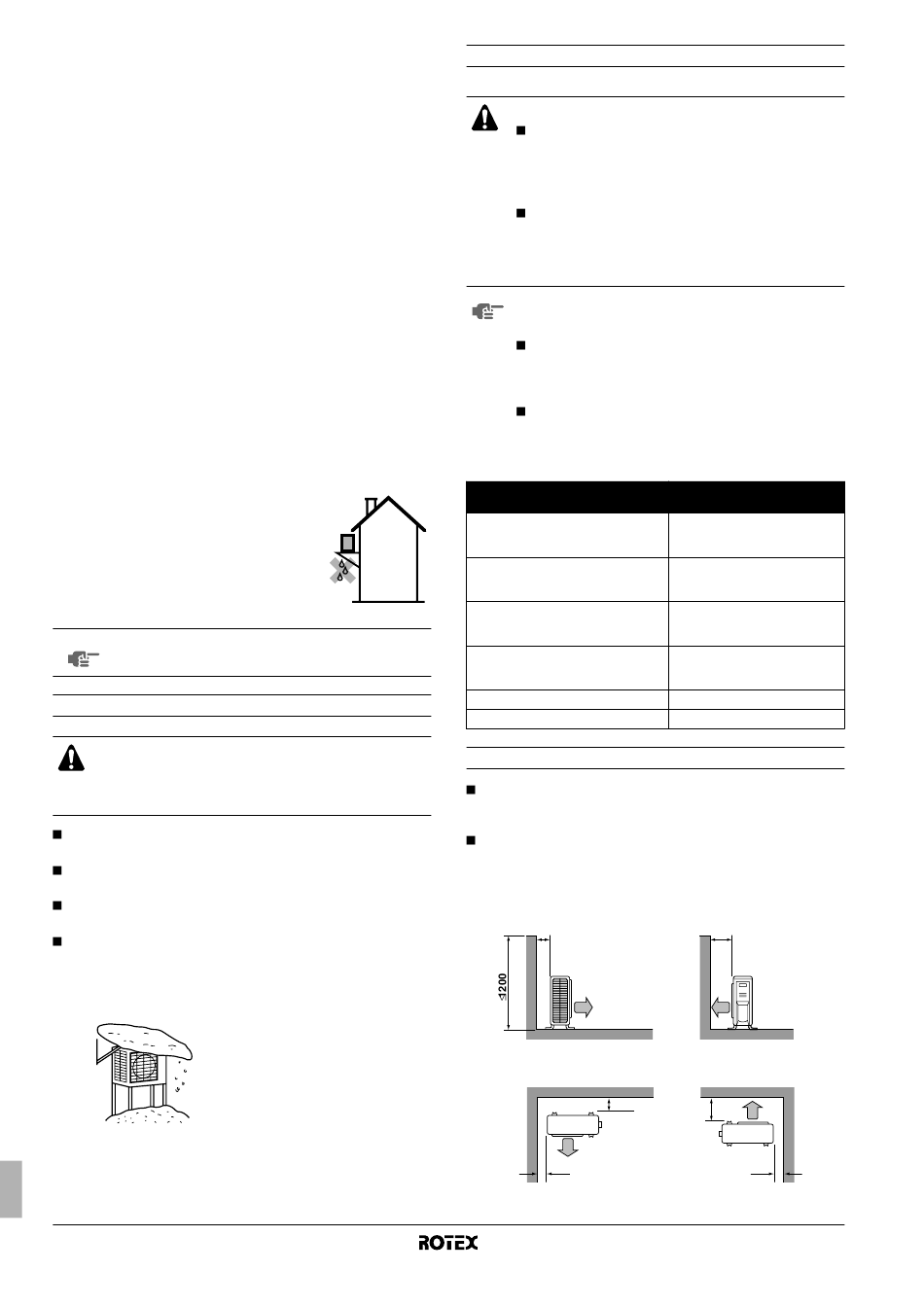

2 Când instalaţi unitatea într-un loc expus vânturilor puternice,
acordaţi o atenţie specială următorilor factori.
Vântul care suflă cu viteza de 5 m/sec sau mai mare în direcţia
orificiului de evacuare al unităţii exterioare cauzează scurtcircuit
(aspiraţia aerului refulat), iar aceasta poate avea următoarele
consecinţe:
- Deteriorarea capacităţii de funcţionare.
- Formare frecventă de gheaţă în timpul funcţionării încălzirii.
- Întreruperea funcţionării datorită presiunii ridicate.
- Când vântul suflă puternic pe panoul frontal al unităţii,
ventilatorul se poate învârti foarte repede până se
defectează.
Consultaţi figurile pentru instalarea acestei unităţi într-un loc
unde direcţia vântului poate fi prevăzută.
3 Pregătiţi în jurul fundaţiei un canal de scurgere a apei, pentru a
elimina apa reziduală rezultată din unitate.
4 Dacă scurgerea apei provenite din unitate nu este uşoară,
ridicaţi unitatea pe o fundaţie din blocuri de beton, etc.
(înălţimea fundaţiei trebuie să fie de maxim 150 mm).
5 Dacă instalaţi unitatea pe un cadru, instalaţi o placă etanşă la
maxim 150 mm sub fundul unităţii pentru a împiedica
pătrunderea apei venite de jos.
6 Când instalaţi unitatea într-un loc expus frecvent ninsorilor,
acordaţi o atenţie specială ridicării fundaţiei cât mai sus posibil.
7 Dacă instalaţi unitatea pe un cadru zidit,
instalaţi o placă etanşă (procurare la faţa
locului) (la maxim 150 mm sub fundul
unităţii) sau utilizaţi un set de scurgere
(consultaţi tabelul de combinaţii la "Opţiuni
posibile" la pagina 3) pentru a evita
infiltrarea apei scurse. (A se vedea figura).
NOTĂ Unităţile nu pot fi instalate suspendate de tavan sau
una peste alta.
Selectarea amplasamentului în zonele cu climat rece
PRECAUŢIE
Când exploataţi unitatea exterioară la temperaturi joase
ale mediului exterior, asiguraţi-vă că urmaţi instrucţiunile
de mai jos.
Pentru a preveni expunerea la vânt, instalaţi unitatea exterioară
cu faţa sa de aspiraţie orientată spre perete.
Nu instalaţi niciodată unitatea exterioară într-un loc unde partea
de aspiraţie ar putea fi expusă direct vântului.
Pentru a preveni expunerea la vânt, instalaţi o placă deflectoare
pe partea de degajare a aerului din unitatea exterioară.
În zonele cu ninsori intense este foarte important să alegeţi un
loc de instalare unde zăpada să nu poată afecta unitatea. Dacă
sunt posibile ninsori laterale, aveţi grijă ca serpentina
schimbătorului de căldură să nu fie afectată de zăpadă (dacă e
necesar construiţi o învelitoare laterală).
Construiţi o învelitoare mare.
Construiţi un piedestal.
Instalaţi unitatea suficient de sus faţă de
sol pentru a preveni acoperirea cu zăpadă.
Manual de instalare
4
Specificaţiile tubulaturii de agent frigorific
PRECAUŢIE
Tubulatura şi celelalte componente sub presiune
trebuie să se conformeze reglementărilor naţionale şi
internaţionale aplicabile şi să fie adecvate pentru
agent frigorific. Utilizaţi cupru fără sudură, fără rosturi,
dezoxidat cu acid fosforic pentru agentul frigorific.
Instalarea va fi efectuată de un tehnician autorizat
pentru instalaţii frigorifice, alegerea materialelor şi
instalaţiei trebuie să se conformeze reglementărilor
naţionale şi internaţionale aplicabile. În Europa,
EN378 este standardul de aplicare care va fi utilizat.
Pentru persoanele
tubulaturii:
Aveţi grijă să deschideţi ventilul de închidere după
instalarea tubulaturii şi vidarea este finalizată.
(Exploatarea sistemului cu ventilul închis poate
distruge compresorul.)
Este interzisă evacuarea agentului frigorific în
atmosferă. Colectaţi agentul frigorific în conformitate
cu legea referitoare la colectarea şi distrugerea
freonului.
Specificaţiile tubulaturii
de agent frigorific
Lungimea maximă admisibilă a
tubulaturii între unitatea exterioară şi
unitatea interioară
Lungimea minimă necesară a tubulaturii
între unitatea exterioară şi unitatea
interioară
Diferenţa de înălţime maximă admisibilă
între unitatea exterioară şi unitatea
interioară
Agentul frigorific suplimentar necesar
pentru conductele de agent frigorific a
căror lungime depăşeşte 10 m
Conductă de gaz - diametrul exterior
Conducta de lichid - diametrul exterior
Instalarea lângă un perete sau obstacol
Când în calea admisiei sau a evacuării aerului la/de la unitatea
exterioară există un perete sau un alt obstacol, urmaţi indicaţiile
de instalare de mai jos.
Pentru oricare din modurile de instalare de mai jos, înălţimea
peretelui de pe partea de evacuare a aerului trebuie să fie de
1200 mm sau mai puţin.
Perete în dreptul unei laturi (unitate: mm)
>100
Pereţi în dreptul a două laturi (unitate: mm)
>100
>50
Unitate exterioară pentru pompă termică aer la apă
care răspund de instalarea
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
>350
>350
>50
RRHQ+RRLQ006~008BAV3
