B
OMBAGEM DE DESCARGA
Para proteger o ambiente, certifique-se de efectuar uma bombagem
de descarga sempre que desmontar ou transferir a unidade. A
bombagem de descarga extrai todo o refrigerante das tubagens,
guardando-o na unidade de exterior.

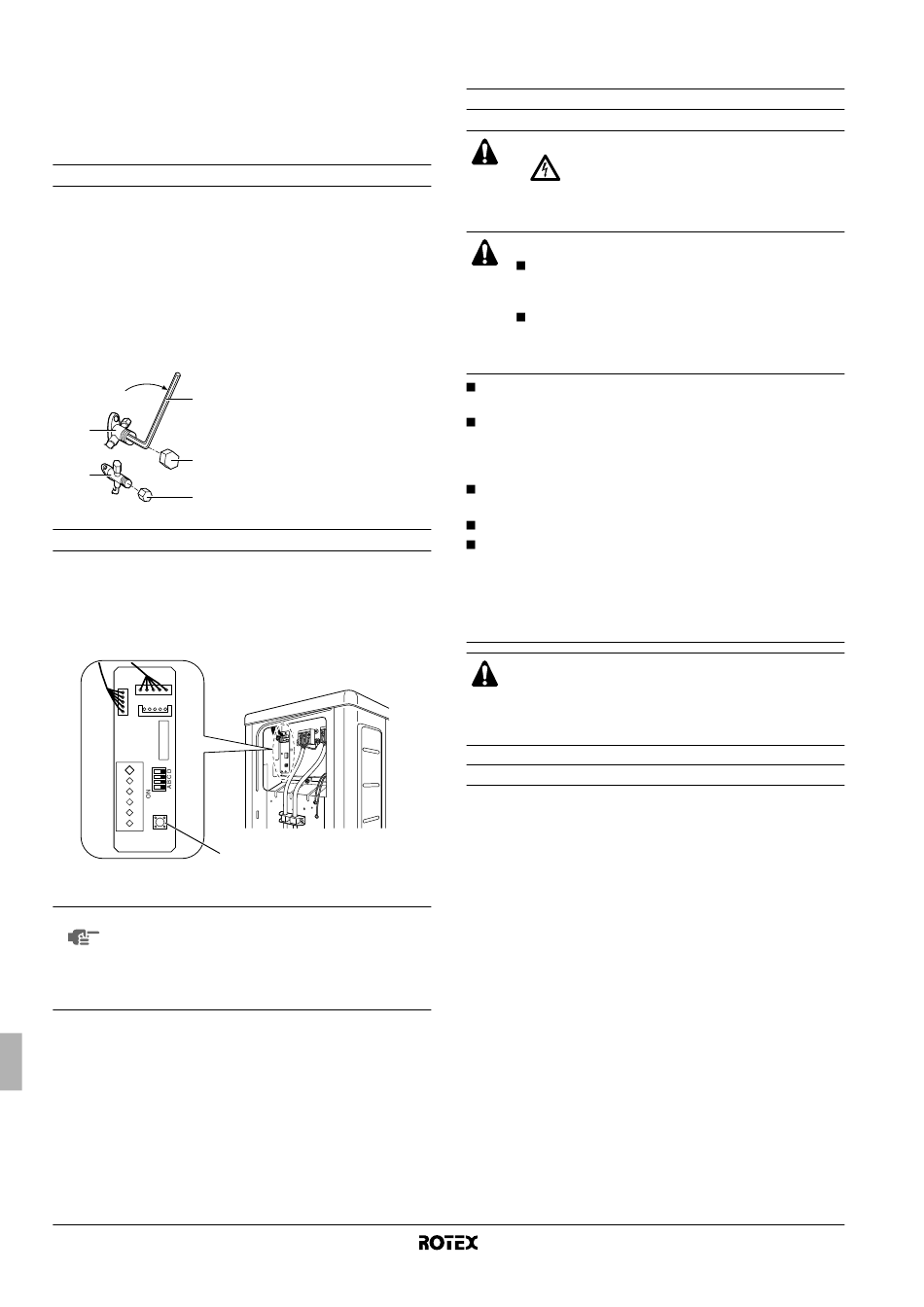

Procedimento de bombagem de descarga

1 Retire as tampas das válvulas de paragem do líquido e do gás.
2 Provoque a entrada em funcionamento da refrigeração.
3 Decorridos 5 a 10 minutos (ou apenas 1 ou 2 minutos, quando a
temperatura ambiente é muito baixa (<–10°C)), feche a válvula
de paragem do líquido com uma chave hexagonal.
4 Decorridos mais 2 ou 3 minutos, feche a válvula de paragem do
gás e pare o funcionamento de refrigeração que provocou.
2
3
1
4
5
4
Provocar o funcionamento da refrigeração
1 Carregue no interruptor de funcionamento forçado, SW1, para
provocar o início da refrigeração.
2 Carregue novamente no interruptor de funcionamento forçado,
SW1, para parar a refrigeração.
S102
S2
LED-A
SW4
SW1
1
1 Interruptor de funcionamento forçado, SW1
NOTA Durante o funcionamento forçado de refrigeração,
tome o cuidado de assegurar que a temperatura da
água se mantém acima de 5°C (consulte a leitura de
temperatura da unidade interior). Uma forma de o
conseguir é activar todas as ventoinhas dos ventilo-
convectores.
Manual de instalação
11
1 Válvula de paragem do gás
2 Fechar
3 Chave hexagonal
4 Tampa da válvula
5 Válvula de paragem do líquido
M
ANUTENÇÃO E ASSISTÊNCIA TÉCNICA
Cuidados de assistência
ATENÇÃO: PERIGO
Cuidados a tomar durante a prestação de assistência técnica ao
inversor
PERIGO
Não toque nos componentes activos durante 10
minutos após desligar a alimentação, devido ao
perigo derivado das tensões elevadas.
Certifique-se de que a fonte de alimentação está
desligada, antes
manutenção. O aquecedor do compressor pode estar
a funcionar, mesmo que a unidade esteja parada.
Tenha em atenção que algumas partes da caixa de
componentes eléctricos se encontram extremamente quentes.
Para evitar danos à placa de circuito, elimine previamente a
electricidade estática do corpo, colocando uma mão em
contacto com uma peça metálica (uma válvula de paragem, por
exemplo). Depois, retire a conexão.
Após medir a tensão residual, retire o conector exterior da
ventoinha.
Certifique-se de que não entra em contacto com os condutores.
A ventoinha de exterior pode rodar, devido ao forte refluxo de ar,
o que leva ao carregamento do condensador. Tal pode provocar
choques eléctricos.
Após efectuar a manutenção, certifique-se de que volta a ligar o
conector exterior da ventoinha. Caso contrário, a unidade pode
falhar.
Jogue pelo seguro!
Toque numa peça metálica com a mão (numa válvula de
paragem, por exemplo), para eliminar a electricidade
estática do corpo. Faça-o antes de realizar a intervenção
técnica, para proteger a placa de circuito.
Funcionamento em modo de assistência técnica
Consulte o manual de serviço para efectuar quaisquer operações ou
funcionamento em modo de assistência.
E
XIGÊNCIAS RELATIVAS À ELIMINAÇÃO
A desmontagem da unidade e o tratamento do refrigerante, do óleo e
de outros componentes, têm de ser efectuados de acordo com a
legislação nacional relevante e regulamentos locais aplicáveis.
Unidade de exterior para bomba de calor ar/água
DE CHOQUE ELÉCTRICO
de efectuar trabalhos de
RRHQ+RRLQ006~008BAV3
