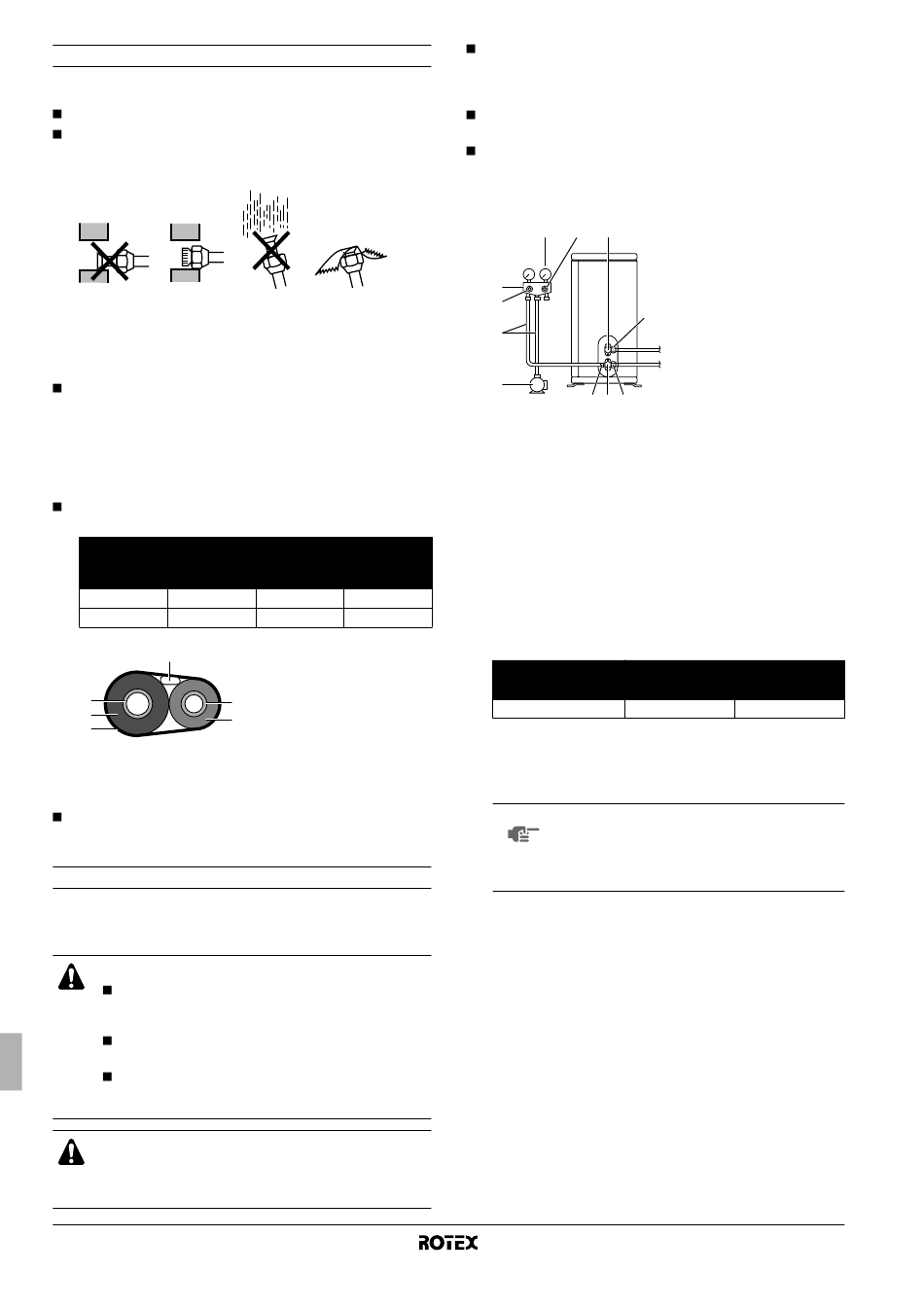

Instalação das tubagens de refrigerante
Recomendações para manuseamento da tubagem
Proteja contra pó e humidade a extremidade aberta do tubo.
Todas as dobras no tubo devem ser tão suaves quanto possível.
Efectue as dobras com um torcedor de tubos.
O raio de dobragem deve ser de 30 a 40 mm – ou maior.
Selecção do cobre e dos materiais de isolamento
térmico
Ao utilizar tubagens e equipamentos genéricos, tenha em atenção o
seguinte:
Material isolante: espuma de polietileno
Taxa de transferência térmica: 0,041 a 0,052 W/mK (0,035 a
0,045 kcal/mh°C)
A temperatura superficial das tubagens de gás refrigerante
alcança, no máximo, 110°C.
Escolha materiais de isolamento térmico que suportem esta
temperatura.
Certifique-se de que isola tanto as tubagens de gás como as de
líquido, empregando as dimensões indicadas de seguida.
Tamanho do tubo
Diâmetro
exterior Espessura
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Utilize tubos distintos com isolamento térmico para as tubagens
de líquido e de gás.
Purga de ar e detecção de fugas de gás
Após concluir as operações de tubagem e ligar a unidade de exterior
à unidade interior, é necessário purgar o ar e verificar se há fugas de
gás.
ATENÇÃO
Não introduza no ciclo de refrigeração nenhuma
substância a não ser o refrigerante especificado
(R410A).
Ao detectar fugas de refrigerante, areje a divisão tão
rapidamente e intensamente quanto possível.
O R410A, assim como os outros refrigerantes, deve
ser sempre recuperado; nunca deve ser libertado
directamente para o ambiente.
AVISO
Utilize uma bomba de vácuo exclusivamente para R410A.
Se usar a mesma bomba de vácuo para refrigerantes
diferentes, pode danificá-la ou à unidade.
Manual de instalação
7
Isolamento do tubo
Diâmetro
interior Espessura
≥10 mm
8-10 mm
≥13 mm
16-20 mm
1 Tubo de gás
2 Cablagem entre
unidades
3
3 Tubo de líquido
4
4 Isolamento do tubo de
líquido
5 Fita de acabamento
6 Isolamento do tubo de
gás
Se acrescentar refrigerante, purgue o ar das tubagens de
refrigerante e da unidade interior, utilizando uma bomba de
vácuo. Só depois é que pode efectuar a carga de refrigerante
adicional.
Utilize uma chave hexagonal (4 mm) para rodar o tirante da
válvula de paragem.
Todas as junções de tubos de refrigerante devem ser apertadas
com uma chave dinamométrica, utilizando o binário de aperto
especificado. Para mais informações, consulte "Ligação da
tubagem de refrigerante à unidade de exterior" na página 6.
1 4 8
2
3
5
6
7 8 9
1 Ligue ao orifício de serviço, da válvula de paragem do gás, a
extremidade com válvula da mangueira de carga que vem dos
manómetros.
2 Abra completamente a válvula de baixa pressão (Lo) dos
manómetros e feche completamente a válvula de alta pressão (Hi).
A partir deste momento, não é necessário voltar a mexer na
válvula de alta pressão.
3 Efectue a bombagem a vácuo. Verifique se o manómetro
combinado indica –0,1 MPa (–760 mm Hg).
Em funcionamento
4 Feche a válvula de baixa pressão (Lo) do manómetro e pare a
bomba de vácuo.
Deixe repousar durante 4 ou 5 minutos e certifique-se de que o
ponteiro do manómetro não recua.
NOTA Se recuar, pode ser uma indicação de humidade
ou fugas nos elementos conectores. Repita os
passos 2 a 4, depois de verificar todos os
elementos conectores, soltar ligeiramente as
porcas e voltar a apertá-las.
5 Retire as tampas das válvulas de paragem do líquido e do gás.
6 Rode o tirante da válvula de paragem do líquido 90 graus para a
esquerda com uma chave hexagonal, para abrir a válvula.
Feche-a decorridos 5 segundos e verifique se há fugas de gás.
Usando água com sabão, procure fugas de gás no bicone da
unidade interna, no da unidade externa e nos tirantes das
válvulas.
Quando concluir a verificação, enxugue e limpe os restos de
água com sabão.
7 Retire a mangueira de carga do orifício de serviço da válvula de
paragem do gás. Depois, abra completamente as válvulas de
paragem do gás e do líquido.
Não tente rodar o tirante da válvula para além do ponto de
paragem.
Unidade de exterior para bomba de calor ar/água
1 Manómetro
2 Colector
3 Válvula de baixa
pressão (Lo)
4 Válvula de alta
pressão (Hi)
10
5 Mangueiras de carga
6 Bomba de vácuo
7 Orifício de saída
8 Tampas das válvulas
9 Válvula de paragem
do gás
10 Válvula de paragem
do líquido
Comprimento das tubagens
≤15 m
>15 m
≥10 minutos ≥15 minutos
