Notas gerais

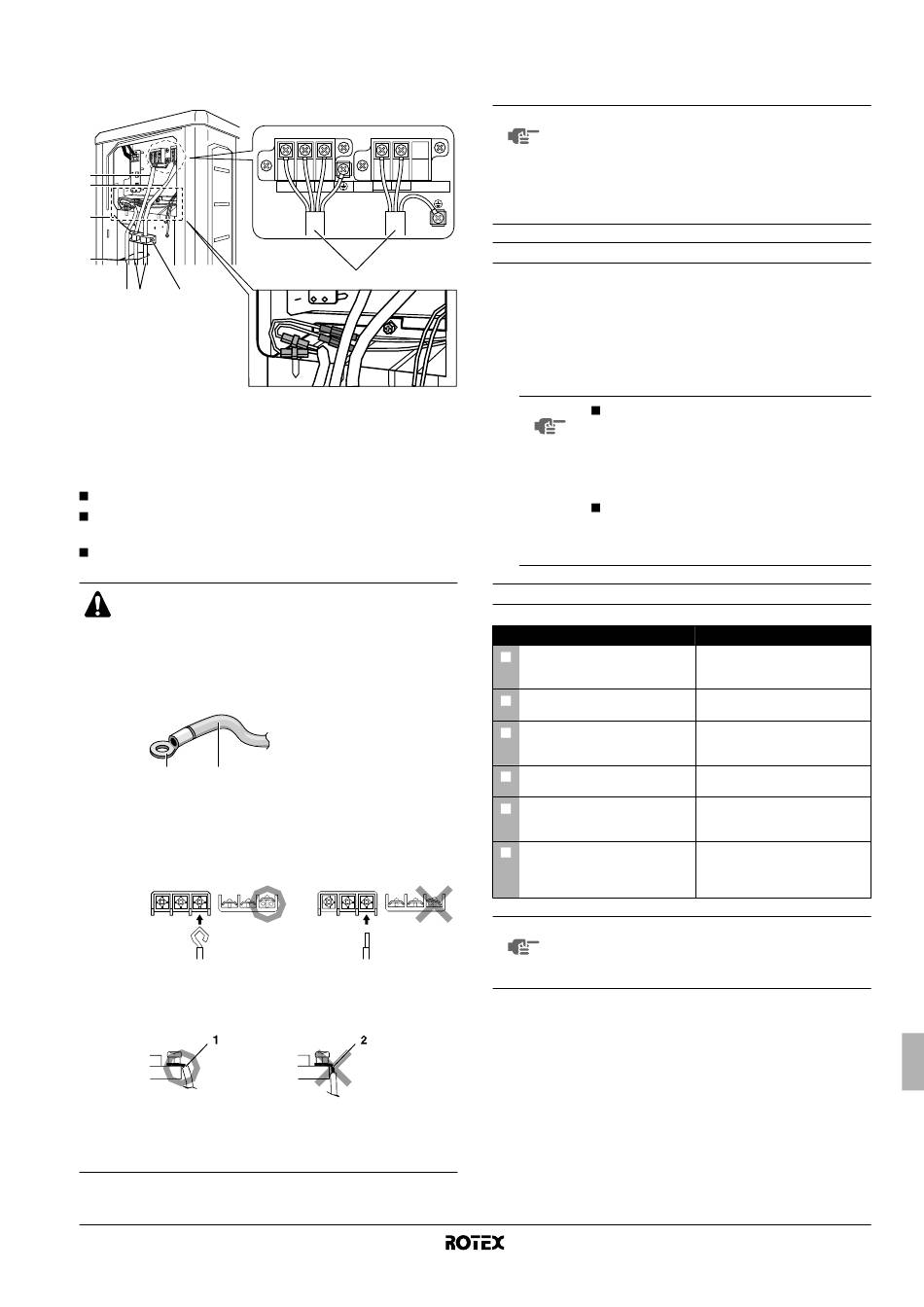

Cumpra as notas que se seguem, ao fazer a ligação da cablagem à
placa de terminais da fonte de alimentação.
2
3
4
4
1 A B
1 Interligação
2 Cabo de alimentação
3 Cabo de alimentação do aquecedor da base da unidade
4 Braçadeira para cabos
Utilize cabos do tipo especificado e ligue-os bem (A).
Prenda bem as braçadeiras, para que as terminações dos
cabos não fiquem sujeitas a tensões externas (B).
Encaminhe os cabos de forma a que a tampa de serviço e a
tampa da válvula de paragem fiquem bem encaixadas (C).
AVISO
1. Caso seja inevitável utilizar cabos entrançados, por
algum motivo, certifique-se de utilizar nas pontas
terminais com engaste redondo.
Aplique ao cabo os terminais com engaste redondo,
abrangendo toda a parte descarnada. Depois, crave-
os com a ferramenta adequada.
2 1
1 Cabo entrançado
2 Terminal de engaste redondo
2. Quando ligar à placa de bornes cabos com apenas
um condutor, certifique-se de que este é enrolado.
Se as ligações forem inadequadas, podem gerar calor
ou provocar um incêndio.
Descarne o cabo para a placa de bornes:
1 Descarne o cabo até este ponto
2 Se descarnar um comprimento excessivo, podem
dar-se choques eléctricos ou fugas de corrente.
RRHQ+RRLQ006~008BAV3
Unidade de exterior para bomba de calor ar/água
4PW54244-1
1 2 3 L N
C
T
ESTE DE FUNCIONAMENTO E VERIFICAÇÕES
FINAIS
NOTA É de notar que durante o primeiro período de trabalho
da unidade a potência de entrada necessária pode ser
superior à indicada na placa de especificações da
unidade. Este fenómeno
compressor necessita de um período de 50 horas de
trabalho para alcançar um funcionamento regular,
estabilizando só então o consumo de energia.

Testes gerais e teste de funcionamento

1 Meça a tensão do lado primário do disjuntor, para confirmar que
é de 230 V.
2 Efectue o teste de funcionamento segundo as instruções dos
manuais de instalação e utilização da unidade interior, para se
assegurar de que todas as funcionalidades e componentes
estão a trabalhar correctamente.
A unidade em modo de espera necessita de
NOTA
uma pequena quantidade de energia. Se
depois da instalação o sistema ficar algum
tempo sem ser usado, desligue o disjuntor,
para evitar consumos desnecessários de
energia.
Se o disjuntor disparar, para cortar a alimen-
tação à unidade de exterior, o sistema irá
repor o modo original de funcionamento,
quando se restabelecer a alimentação.
Pontos a verificar
Verificação
A unidade de exterior está
instalada correctamente, numa
base sólida.
Não há fugas de gás refrigerante.
As tubagens de líquido e de gás
refrigerante possuem isolamento
térmico.
O sistema está devidamente
ligado à terra.
As ligações eléctricas foram
efectuadas com os cabos
especificados.
A entrada de ar da unidade de
exterior está desobstruída. As
válvulas de paragem estão
abertas.
NOTA Faça com que o cliente, enquanto consulta o manual
que acompanha a unidade interior, efectivamente a
utilize. Ensine o cliente a utilizar correctamente a
unidade.
verifica-se porque o
Sintoma
Quedas, vibrações, ruído.
Funcionamento incompleto de
refrigeração ou aquecimento.
Fugas de água.
Fugas eléctricas.
Inoperacionalidade ou incêndio.
Funcionamento incompleto de
refrigeração ou aquecimento.
Manual de instalação
