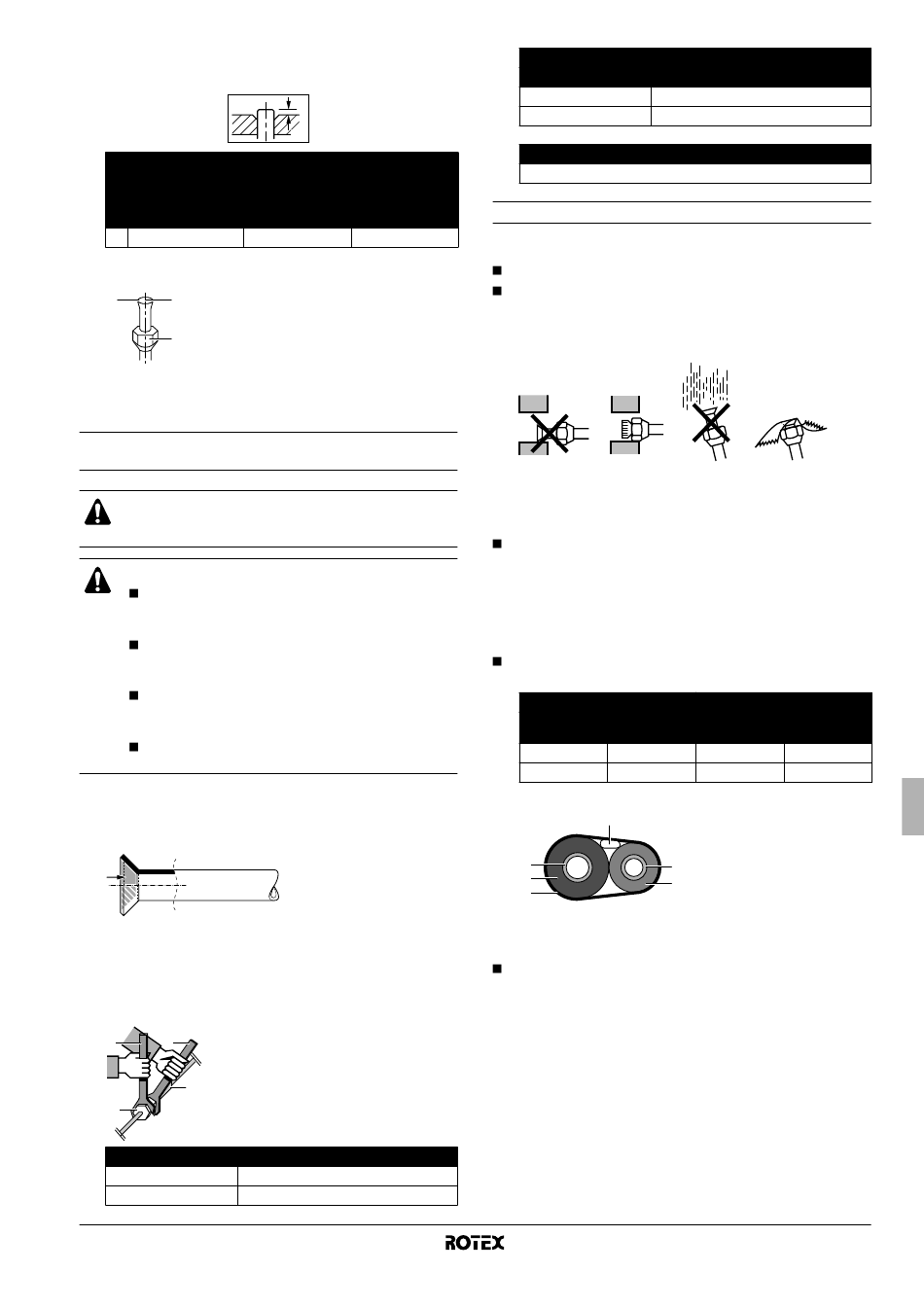

4 Svasare il tubo. Impostare esattamente nella posizione qui di
seguito indicata.
Strumento per la
svasatura per
R410A (tipo
innesto)
A 0~0,5 mm
5 Controllare che la svasatura sia stata realizzata correttamente.
1 2
1 La superficie interna della svasatura non
deve presentare imperfezioni.
2 L'estremità del tubo deve essere svasata
3
in modo uniforme che abbia un cerchio
perfetto.
3 Accertarsi che il dado svasato sia
installato correttamente.
Collegamento della tubatura del refrigerante all'unità
esterna
Tutti i collegamenti frigoriferi devono essere eseguiti da un
tecnico qualificato ed essere conformi alle normative locali
e nazionali vigenti.
ATTENZIONE
Non utilizzare olio minerale sulla parte svasata.
L'olio minerale che penetra nel sistema potrebbe
ridurre la durata delle unità.
Non utilizzare tubi che siano già stati utilizzati per
installazioni precedenti. Utilizzare esclusivamente le
parti in dotazione con l'unità.
Per garantire la durata di questa unità R410A non
installare mai un disidratatore. Il materiale disidratante
potrebbe sciogliersi e danneggiare il sistema.
Una svasatura incompleta potrebbe provocare perdite
di gas refrigerante.
1 Prima di inserire il dado svasato, è necessario lubrificare la
superficie interna della filettatura con olio esterico o eterico,
quindi avvitarlo a mano per 3 o 4 giri prima di serrarlo
definitivamente.
2 Quando si svita un dado svasato, utilizzare sempre due chiavi
contemporaneamente.
Quando si collegano le tubazioni, utilizzare sempre una chiave
inglese e una torsiometrica contemporaneamente per stringere
il dado svasato, onde evitare perdite e rotture del dado stesso.
1
1 2
2
3
3
4
4
Dado svasato Coppia di serraggio per i dadi svasati
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
RRHQ+RRLQ006~008BAV3
Unità esterna per pompe di calore aria-acqua
4PW54244-1
A
Strumento per la svasatura
convenzionale
Tipo dado ad
Tipo di innesto alette
(tipo Ridgid) (tipo Imperial)
1,0~1,5 mm 1,5~2,0 mm
Chiave torsiometrica
Chiave fissa
Unione della tubazione
Dado svasato
15~17 N•m
63~75 N•m
Coppia di serraggio del tappo valvola
Tappo valvola
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Coppia di serraggio del tappo dell'apertura di servizio
10,8~14,7 N•m

Installazione delle tubazioni del refrigerante

Linee guida per la gestione delle tubature
Proteggere l'estremità aperta del tubo da polvere e umidità.
Tutte le curvature dei tubi devono essere il meno accentuate
possibile. Per piegare i tubi utilizzare una piegatrice.
Il raggio di curvatura deve essere compreso tra 30 o 40 mm o
maggiore.
Selezione di materiali in rame e isolanti termici
Quando si utilizzano accessori e tubi in rame commerciale, rispettare
le seguenti indicazioni:
Materiale di isolamento: schiuma di polietilene
Livello di trasferimento termico: da 0,041 a 0,052 W/mK (0,035 a
0,045 kcal/mh°C)
La temperatura di superficie dei tubi del gas refrigerante
raggiunge al massimo i 110°C.
Scegliere materiali di isolamento termico che siano in grado di
resistere a questa temperatura.
Accertarsi di isolare sia le tubazioni del gas che quelle del
liquido e di rispettare le misure di isolamento sotto indicate.
Misura tubazione
Diametro
esterno Spessore
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Utilizzare tubi di isolamento termico diversi per le tubazioni del
refrigerante liquido e per il gas.
Tubo del gas
21,6~27,4 N•m
44,1~53,9 N•m
Isolamento delle tubature
Diametro
interno Spessore
≥10 mm
8-10 mm
≥13 mm
16-20 mm
1 Tubo del gas
2 Fili tra le unità
3 Conduttura del liquido
3
4 Isolamento delle
4
condutture del liquido
5 Nastro di finitura
6 Isolamento dei tubi del
gas
