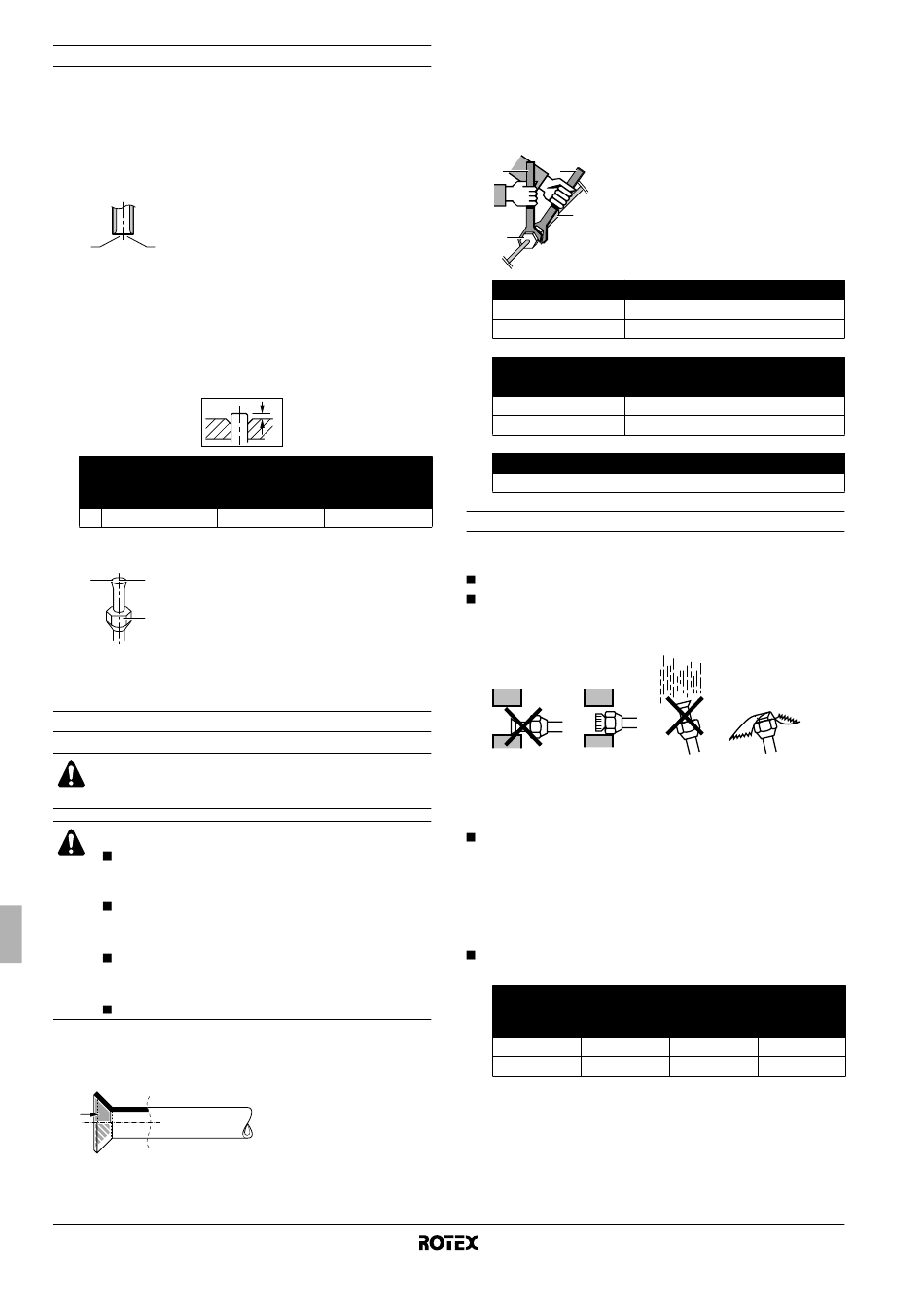

Leidingen flaren
Volg de hierna beschreven procedure om elk uiteinde van de
leidingen te flaren:
1 Snijd het uiteinde van de buis af met een pijpsnijder.
2 Verwijder bramen met het afgesneden oppervlak naar onder
zodat de stukjes niet in de leiding terechtkomen.
1 2
1 Snijd recht af.
2 Verwijder bramen.
3 Verwijder de wartelmoer van de afsluiter en breng ze aan op de
leiding.
4 Flare de leiding. Zet precies op de hieronder getoonde positie.
Flaregereedschap
voor R410A
(koppelingstype)
A 0~0,5 mm
5 Controleer of de flare goed is gemaakt.
1 2
1 De binnenkant van de flare moet vrij van
gebreken zijn.
2 Het uiteinde van de leiding moet
3
gelijkmatig worden geflared in een
perfecte cirkel.
3 Zorg ervoor dat de wartelmoer wordt
aangebracht.

Koelleiding aansluiten op de buitenunit

Het monteren van de leidingen moet gebeuren door een
erkend koeltechnicus, overeenkomstig de lokale en
nationale voorschriften.
VOORZICHTIG
Gebruik geen mineraalolie op het geflarede deel.
Mineraalolie die in het systeem binnendringt zou de
levensduur van de units verkorten.
Gebruik nooit leidingen die vroeger al voor een
andere installatie zijn gebruikt. Gebruik alleen onder-
delen die bij de unit zijn meegeleverd.
Installeer nooit een droger op deze R410A-unit om de
levensduur niet te verkorten. Het droogmateriaal kan
oplossen en het systeem beschadigen.
Een onvolledige flare kan koelgaslekken veroorzaken.
1 Wanneer u de flaremoer bevestigt, smeert u eerst de binnenkant
van de flare in met ether- of esterolie en draait u ze vervolgens
met de hand 3 of 4 slagen vast, voordat u ze stevig vastschroeft.
Montagehandleiding
6
A
Conventioneel flaregereedschap
Koppelingstype Vleugelmoertype
(type Ridgid) (type Imperial)
1,0~1,5 mm 1,5~2,0 mm
2 Draai een flaremoer altijd los met behulp van twee sleutels in
combinatie met elkaar.
Gebruik bij het aansluiten van de leidingen altijd een combinatie
van moersleutel en momentsleutel om de flaremoer vast te
draaien en te voorkomen dat de moer barst en een lek
veroorzaakt.
1
1 2
2
3
3
4
4
Wartelmoer
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Aanhaalkoppel kleppendeksel
Kleppendeksel
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Aanhaalkoppel deksel servicepoort
10,8~14,7 N•m

Montage van de koelleiding

Richtlijnen voor het werken met leidingen
Bescherm het open uiteinde van de leiding tegen stof en vocht.
Alle leidingbochten moeten zo geleidelijk mogelijk verlopen.
Gebruik een pijpenbuigmachine om de leidingen te buigen.
De buigingsstraal moet minimaal 30-40 mm bedragen.
Keuze van koper en warmte-isolerende materialen
Let op de volgende punten wanneer u in de handel verkrijgbare
koperen leidingen en aansluitingen gebruikt:
Isolatiemateriaal: polyethyleenschuim
Warmtedoorgangssnelheid: 0,041 tot 0,052 W/mK (0,035 tot
0,045 kcal/mh°C)
De oppervlaktetemperatuur van de koelgasleiding bereikt een
waarde van max. 110°C.
Kies warmte-isolerende materialen die bestand zijn tegen deze
temperatuur.
Isoleer zowel de gas- als de vloeistofleiding en gebruik de
onderstaande isolatie-afmetingen.
Leidingmaat
Buiten-
diameter Dikte
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
Momentsleutel
Moersleutel
Leidingverbinding
Wartelmoer
Aanhaalkoppel wartelmoer
15~17 N•m
63~75 N•m
Gasleiding
21,6~27,4 N•m
44,1~53,9 N•m
Leidingisolatie
Binnen-
diameter Dikte
≥10 mm
8-10 mm
≥13 mm
16-20 mm
