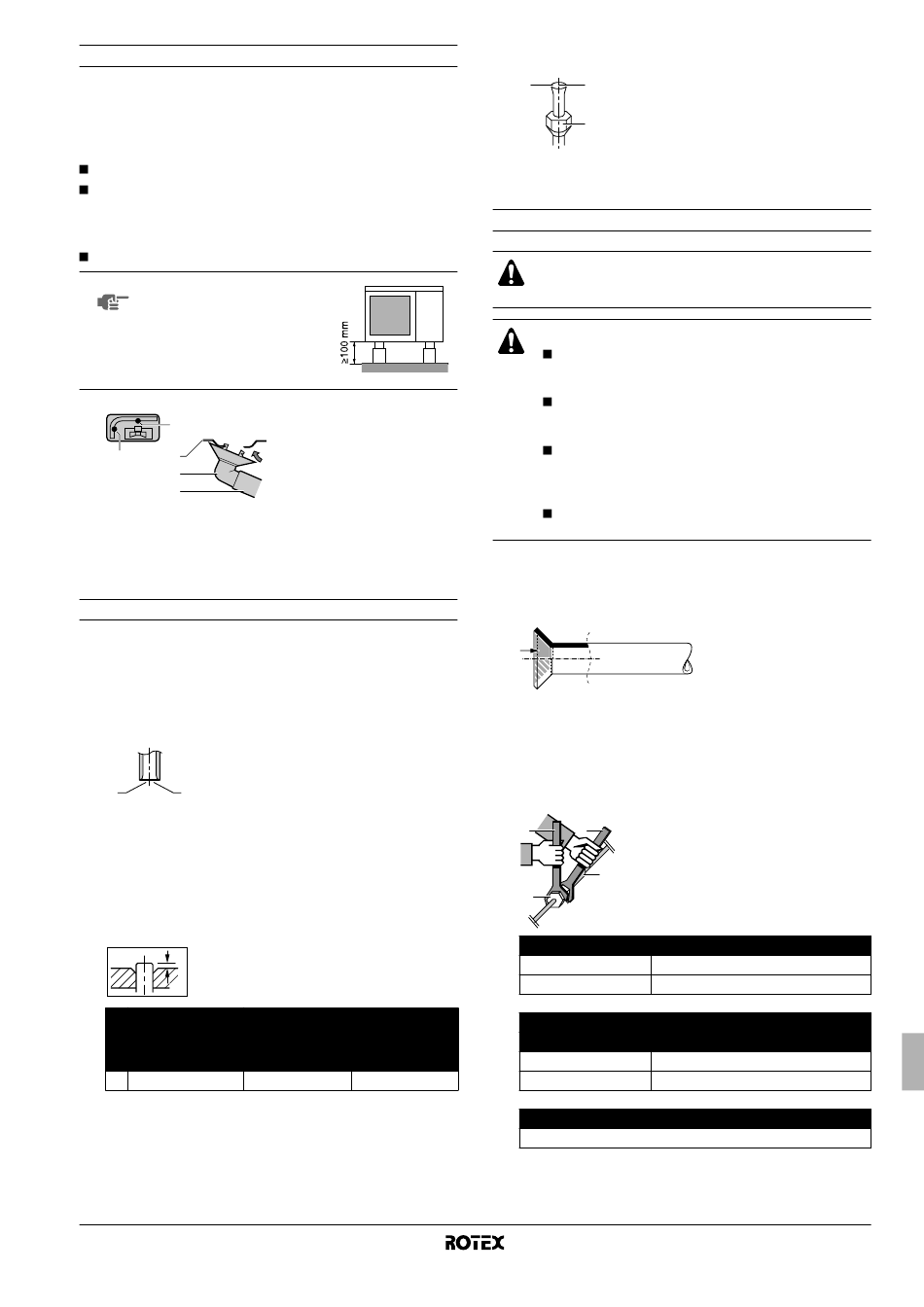

Instalação de esgoto
Verifique na tabela de combinação, em "Opções possíveis" na
página 3, se a instalação de esgoto é permitida. Caso seja permitida
a instalação de esgoto na unidade e o local de instalação exiga
trabalhos técnicos para o efeito, cumpra as directrizes que se
seguem.
Os kits de drenagem estão disponíveis como opções.
Se a saída de águas residuais da unidade de exterior for
problemática (por exemplo, queda de água num local de
passagem de pessoas), o tubo do dreno deve ser introduzido
num encaixe de esgoto (opcional).
Certifique-se de que o dreno funciona devidamente.
NOTA Se as saídas de esgoto da
unidade de exterior estiverem
tapadas pela
montagem ou pela superfície do
chão, erga a unidade, para que
fique sob ela um espaço livre
superior a 100 mm.
1
1 2
3
4
1 Orifícios para águas residuais
2 Estrutura inferior
3 Encaixe de esgoto (opcional)
4 Mangueira (fornecimento local; diâmetro interno de 16 mm)

Abocardar as extremidades dos tubos

Para abocardar as extremidades da tubagem, cumpra o procedi-
mento que se segue:
1 Corte a extremidade do tubo com um corta-tubos.
2 Apare as rebarbas com a superfície de corte virada para baixo,
para que os fragmentos não se introduzam no tubo.
1 2
1 Faça o corte num ângulo perfeitamente recto.
2 Retire as rebarbas.
3 Retire a porca bicone da válvula de paragem e coloque-a no
tubo.
4 Abocarde o tubo. Coloque exactamente na posição infra
indicada.
A
Abocardador para
R410A (de
acoplagem)
A 0~0,5 mm
RRHQ+RRLQ006~008BAV3
Unidade de exterior para bomba de calor ar/água
4PW54244-1
base de
Abocardador convencional
De porca
De acoplagem borboleta
(tipo Ridgid) (tipo Imperial)
1,0~1,5 mm 1,5~2,0 mm
5 Verifique se o abocardamento foi bem feito.
1 2
1 A superfície interna abocardada deve
estar isenta de defeitos.
2 A extremidade do tubo deve ficar
3
abocardada por igual, formando um
círculo perfeito.
3 Certifique-se de que é aplicada a porca
bicone.
Ligação da tubagem de refrigerante à unidade de exterior
Toda a tubagem local deve ser instalada por um técnico de
frio qualificado, segundo os regulamentos locais e normas
nacionais aplicáveis.
AVISO
Não utilize óleo mineral na zona abocardada.
A entrada de óleo mineral no sistema diminui a vida
útil das unidades.
Nunca utilize tubagens já empregues noutras
instalações. Utilize apenas peças que tenham sido
fornecidas com a unidade.
Nunca instale um desumidificador nesta unidade
R410A, para assegurar todo o tempo de vida útil. O
material de desumidificação pode dissolver-se e
danificar o sistema.
Um abocardamento incompleto pode originar fugas
de gás refrigerante.
1 Quando ligar a extremidade abocardada, revista-a por dentro
com óleo de éter ou de éster, e comece por apertar
manualmente, rodando 3 ou 4 vezes, antes de apertar com
força.
2 Ao desapertar uma porca bicone, use sempre duas chaves em
combinação.
Ao ligar os tubos, faça o aperto da extremidade abocardada
utilizando sempre em conjunto uma chave de bocas e uma
chave dinamométrica, para evitar fendas no abocardado e as
consequentes fugas.
1
1 2
2
3
3
4
4
Porca bicone Binário de aperto das porcas bicones
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Binário de aperto da tampa da válvula
Tampa da válvula
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Binário de aperto da tampa do orifício de serviço
10,8~14,7 N•m
Chave dinamométrica
Chave de bocas
União da tubagem
Porca bicone
15~17 N•m
63~75 N•m
Tubos de gás
21,6~27,4 N•m
44,1~53,9 N•m
Manual de instalação
