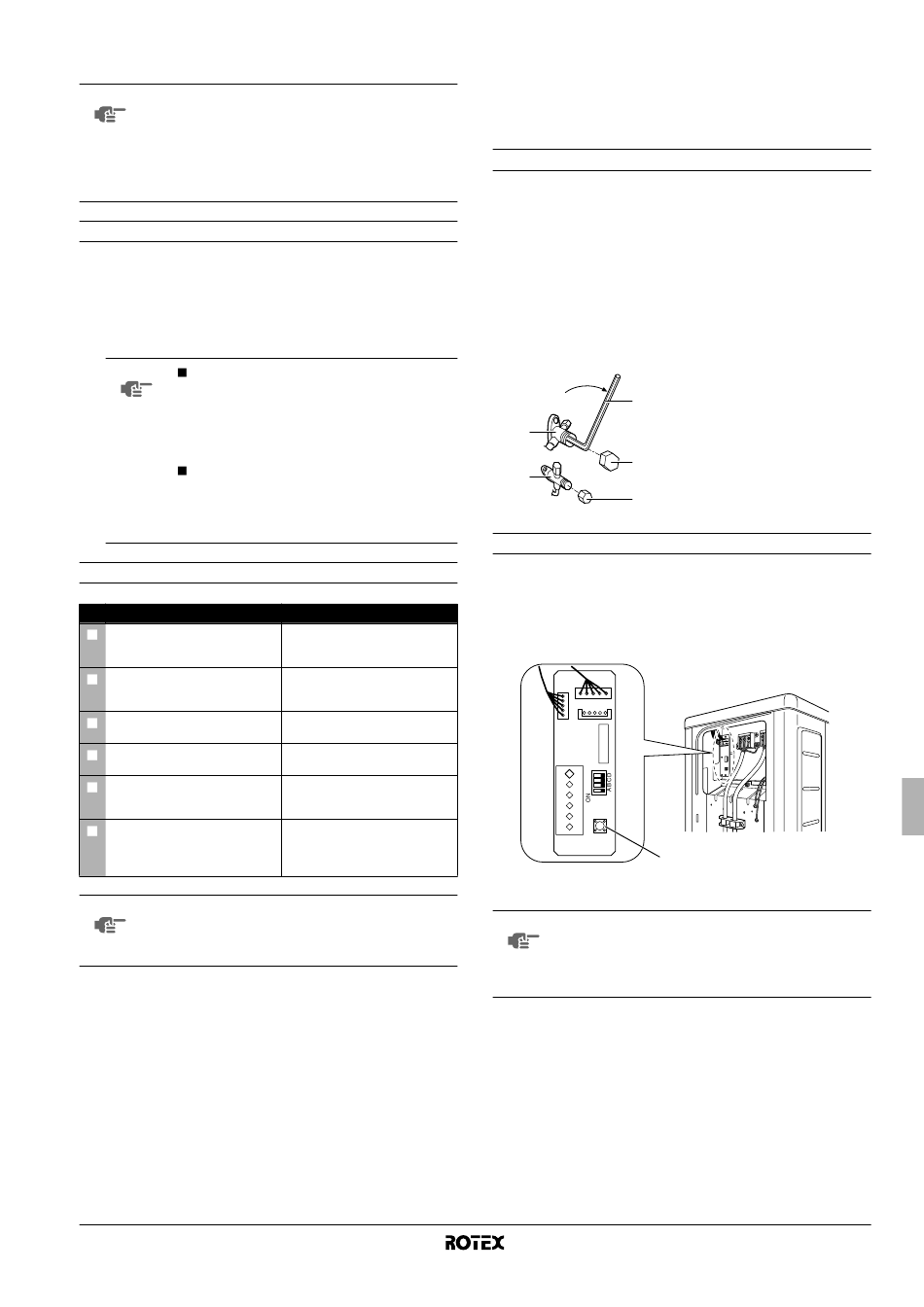

V
ERIFICA E CONTROLLO FINALE
NOTA Tenere presente che durante il primo ciclo di funziona-
mento dell'unità, la potenza di alimentazione richiesta
potrebbe essere maggiore di quanto riportato sulla
targhetta dell'unità. Questo fenomeno è causato dal
compressore che richiede un periodo di 50 ore di
rodaggio prima di raggiungere un funzionamento
regolare e un consumo elettrico stabile.

Funzionamento di prova e test

1 Misurare la tensione sul lato primario dell'interruttore di
sicurezza. Controllare che sia di 230 V.
2 Eseguire la prova di funzionamento in base al manuale di
installazione e d'uso dell'unità interna al fine di assicurare che
tutte le funzioni e i componenti funzionino regolarmente.
NOTA L'unità necessità di una quantità minima di
energia per la modalità di attesa. Se dopo
l'installazione il sistema non viene subito
utilizzato,
protezione per eliminare un inutile consumo
energetico.
Se l'interruttore di protezione scatta per
togliere l'alimentazione all'unità esterna, il
sistema ripristinerà la modalità di funziona-
mento originale quando sarà nuovamente
alimentato.

Parti da controllare

Controllare
L'unità esterna è stata
adeguatamente installata su una
base solida.
Nessuna perdita di gas del
refrigerante.
I tubi del gas refrigerante e del
liquido sono isolati termicamente.
Il sistema è stato collegato a terra
correttamente.
I fili specificati sono stati utilizzati
per i collegamenti dei fili di
interconnessione.
L'ingresso dell'aria e lo scarico
dell'unità esterna non sono
ostruiti. Le valvole di arresto sono
aperte.
Fare in modo che il cliente metta in funzione l'unità
NOTA
seguendo le istruzioni riportate sul manuale fornito con
l'unità interna. Istruire il cliente su come far funzionare
l'unità correttamente.
RRHQ+RRLQ006~008BAV3
Unità esterna per pompe di calore aria-acqua
4PW54244-1
spegnere l'interruttore di
Sintomo
Cadute, vibrazioni, rumore.
Funzione di
raffreddamento/riscaldamento
incompleta.
Perdite d'acqua.
Dispersione di elettricità.
Danni da inattività o incendio.
Funzione di
raffreddamento/riscaldamento
incompleta.
O
PERAZIONE DI SVUOTAMENTO
Per proteggere l'ambiente, accertarsi di scaricare la pompa prima di
spostare o lo smaltire l'unità. L'operazione di svuotamento toglierà
tutto il refrigerante attraverso tubatura dall'unità esterna.

Procedura di svuotamento

1 Rimuovere il coperchio dalla valvola di arresto del liquido e dalla
valvola di arresto del gas.
2 Eseguire l'operazione di raffreddamento forzato.
3 Dopo 5-10 minuti (dopo soli 1-2 minuti in caso di temperature
ambiente estremamente basse (<–10°C)), chiudere la valvola
d'arresto del liquido con una chiave esagonale.
4 Dopo 2 – 3 minuti, chiudere la valvola di arresto del gas e
interrompere l'operazione di raffreddamento forzato.
2
3
1
4
5
4

Operazione di raffreddamento forzato

1 Premere l'interruttore di funzionamento forzato SW1 per avviare
il raffreddamento forzato.
2 Premere nuovamente l'interruttore di funzionamento forzato
SW1 per arrestare il raffreddamento forzato.
S102
S2
LED-A
SW4
SW1
1
1 Interruttore di funzionamento forzato SW1
NOTA Accertarsi che
raffreddamento forzato, la temperatura dell'acqua si
mantenga al di sopra di 5°C (vedere la lettura della
temperatura dell'unità interna). A tal fine, ad esempio,
è possibile attivare tutte le ventole dei ventilconvettori.
1 Valvola di arresto del gas
2 Chiudi
3 Chiave esagonale
4 Coperchio della valvola
5 Valvola di arresto del liquido
durante il funzionamento
Manuale d'installazione
del
10
