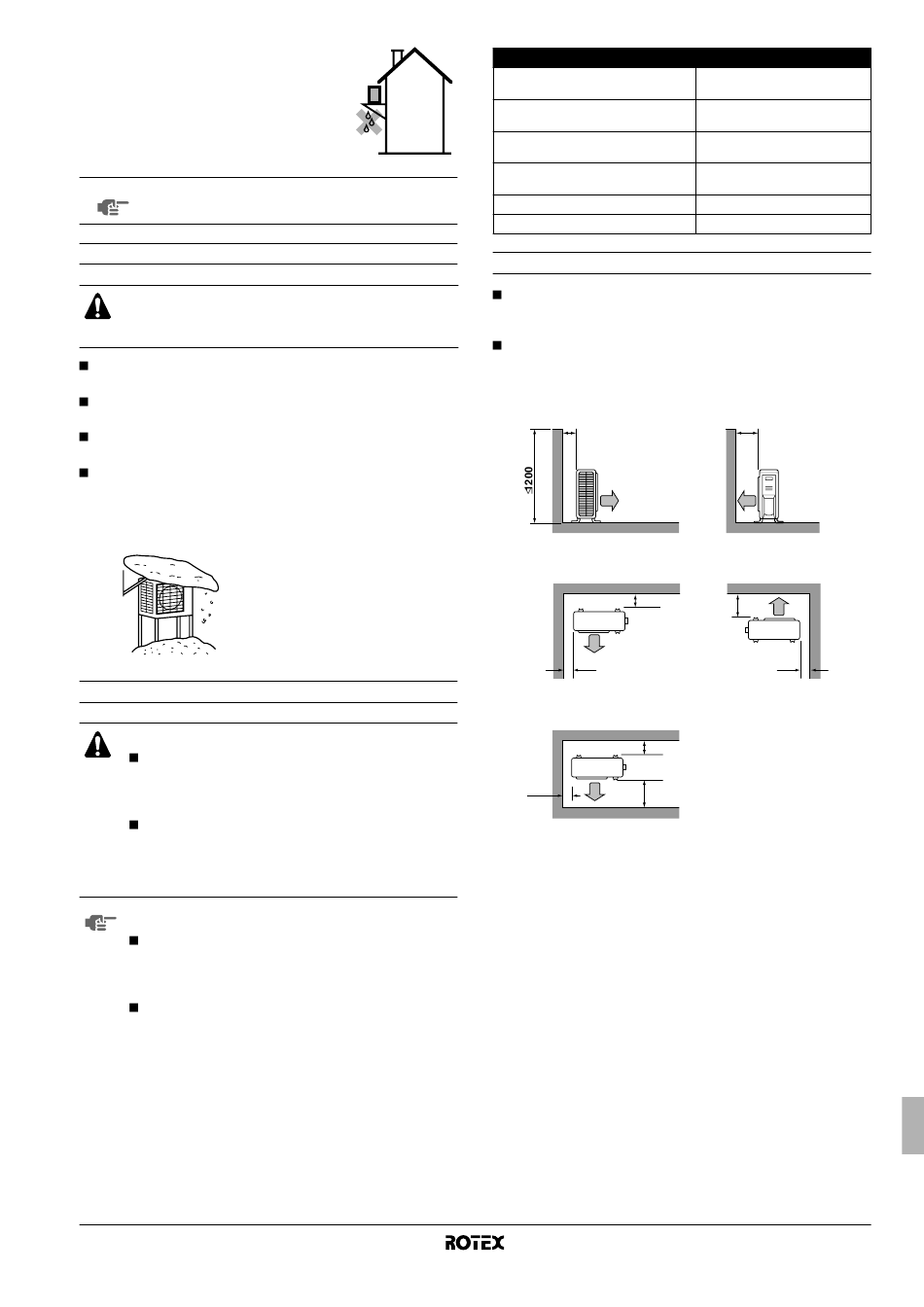

Soğuk Iklimlerde Yer Seçimi; Soğutucu Boru Spesifikasyonları; Bir Duvar Veya Engel Yakınına Montaj - Rotex RRHQ006BAV3 Manuel D'installation

7 Ünite bir yapı iskeleti
kurulduğunda, drenaj
damlamasını önlemek için su geçirmeyen
bir plaka monte edin (sahadan temin edilir)
(ünitenin altında 150 mm içinde) veya bir
drenaj kiti (bkz. kombinasyon tablosu,
"Olası seçenekler" sayfa 3)
(Şekle bakın).
NOT Üniteler tavana asılmış veya istif edilmiş olarak monte
edilemez.
Soğuk iklimlerde yer seçimi
İKAZ
Dış ünite düşük dış hava sıcaklığında çalıştırılırken
aşağıda verilen talimatlar mutlaka izlenmelidir.
Rüzgara maruz kalmanın önlenmesi için, dış üniteyi emme tarafı
duvara bakacak şekilde monte edin.
Dış üniteyi, emiş tarafı doğrudan rüzgara maruz kalabilecek bir
yere kesinlikle monte etmeyin.
Rüzgara maruz kalmayı önlemek için, dış ünitenin hava çıkış
tarafına bir deflektör plakası yerleştirin.
Çok kar yağışı alan bölgelerde, karın üniteyi etkilemeyeceği bir
montaj yer seçilmesi çok önemlidir. Kar yağışının yandan
gelmesi olası ise, ısı eşanjör serpantininin kar yağışından
etkilenmemesini sağlayın (gerekirse yan tarafta bir korugan
düzenleyin).
Geniş bir saçak inşa edin.
Bir kaide inşa edin.
Kara gömülmemesi için üniteyi yerden
yeterince yüksekte kurun.
Soğutucu boru spesifikasyonları
İKAZ
Borular ve diğer basınç içeren parçalar uygulanabilir
ulusal ve uluslararası düzenlemelere uyacak ve
soğutucu için elverişli olacaktır. Soğutucu için fosforik
asitle oksijeni giderilmiş dikişsiz bakır kullanın.
Montaj ehliyetli bir soğutma teknisyeni tarafından
yapılacak, malzemelerin seçimi ve montaj ulusal ve
uluslararası düzenlemelere
Avrupa'da, EN378
standardıdır.
Boru tesisatından sorumlu kişilere:
Boru tesisatı ve vakumlama işlemi tamamlandıktan
sonra stop vanasını açtığınızdan emin olun. (Sistemin
vana kapalı olarak
bozabilir.)
Soğutucunun atmosfere
Soğutucuyu, freon toplama ve imha etme yasasına
göre toplayın.
RRHQ+RRLQ006~008BAV3
Hava su tipi ısı pompası için dış ünite
4PW54244-1
üzerine
suyunun
kullanın.
uygun olacaktır.
kullanılacak olan uygulama
çalıştırılması kompresörü
bırakılması yasaktır.
Soğutucu boru spesifikasyonları
Dış ve iç ünite arasında izin verilen
maksimum boru uzunluğu
Dış ve iç ünite arasında zorunlu olan
minimum boru uzunluğu
Dış ünite ve iç ünite arasında izin verilen
maksimum yükseklik farkı
10 m uzunluğu aşan soğutucu borusu
için ilave soğutucu gerekir.
Gaz borusu - dış çap
Sıvı borusu - dış çap
Bir duvar veya engel yakınına montaj
Dış ünitenin hava giriş veya çıkış akışının yolunda bir duvar
veya başka engel olması durumunda, aşağıdaki montaj
esaslarını izleyiniz.
Aşağıdaki montaj modellerinin hepsi için çıkış tarafındaki duvar
yüksekliği 1200 mm veya daha az olmalıdır.
Bir taraftaki duvar (birim: mm)
>100
İki taraftaki duvar (birim: mm)
>100
>50
Üç taraftaki duvar (birim: mm)
>100
>50
>350
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
>350
>350
>50
