Pereţi în dreptul a trei laturi (unitate: mm)
>100
>50
>350

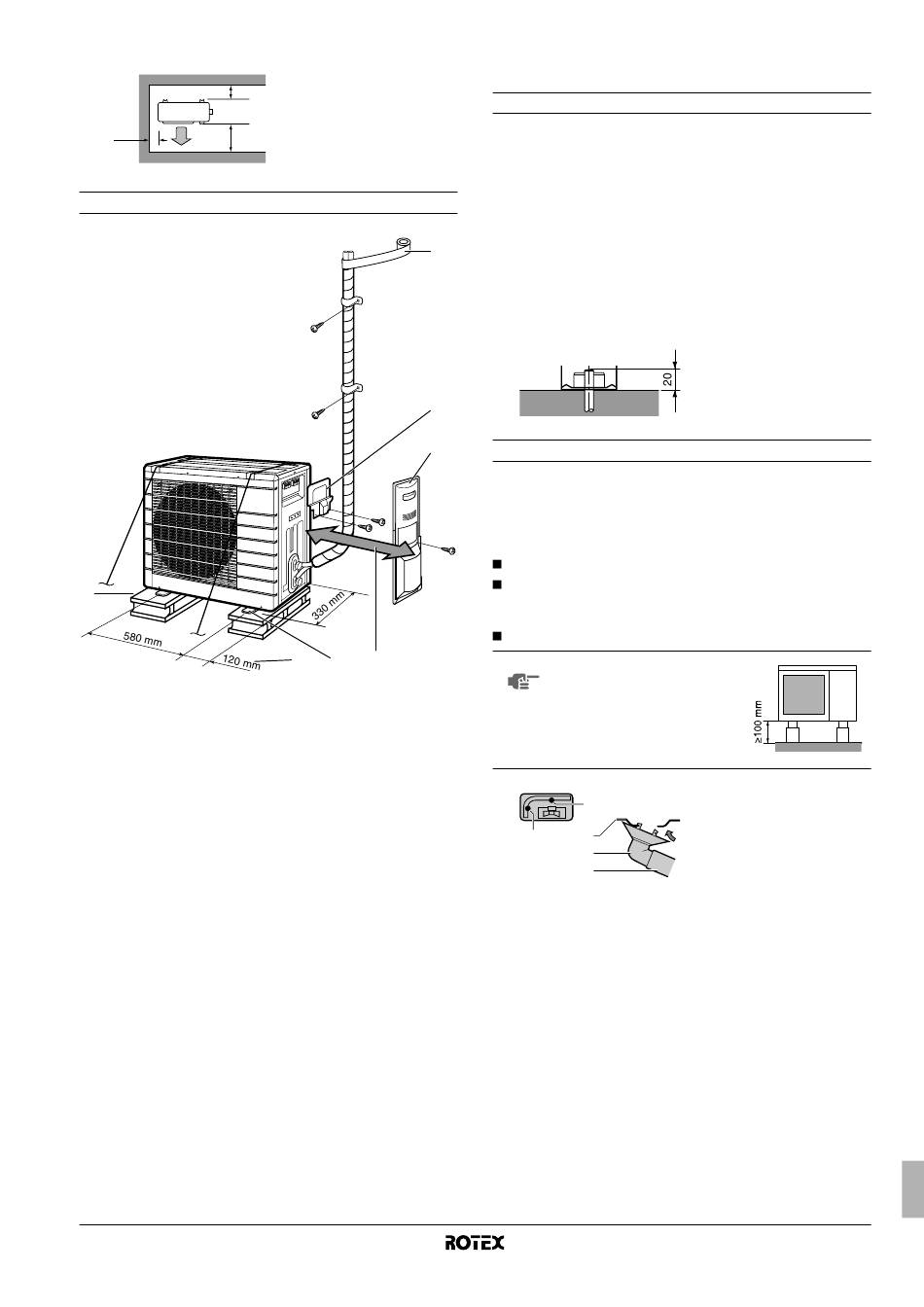

Desen de instalare a unităţii exterioare
7
1 Înfăşuraţi conducta de izolaţie cu bandă de finisaj de jos până
sus.
2 Capac pentru întreţinere
3 Capacul ventilului de închidere
4 250 mm de la perete. Lăsaţi spaţiu pentru întreţinerea tubulaturii
şi a părţii electrice.
5 Dacă există pericolul căderii sau răsturnării unităţii, fixaţi unitatea
cu şuruburi de fundaţie, sârmă, sau prin alte mijloace.
6 Distanţa dinspre partea exterioară a capacului ventilului de
închidere
7 Dacă locul nu are drenajul bun, plasaţi unitatea pe tălpi de suport.
Potriviţi înălţimea piciorului până când unitatea este orizontalizată.
Neprocedând astfel se pot produce scăpări sau acumulări de apă.
RRHQ+RRLQ006~008BAV3
Unitate exterioară pentru pompă termică aer la apă
4PW54244-1
1
2
3
6 5 4

Procedeu de instalare

Montarea unităţii exterioare
Când instalaţi unitatea exterioară, vă rugăm să consultaţi "Instrucţiuni
de instalare" la pagina 3 pentru a selecta un amplasament
corespunzător.
1 Verificaţi soliditatea şi orizontalitatea terenului de instalare astfel
ca unitatea să nu producă vibraţie sau zgomot după instalare.
2 Pregătiţi câte 4 seturi de şuruburi de fundaţie M8 sau M10 cu
piuliţe şi şaibe (procurare la faţa locului).
3 Fixaţi solid unitatea cu ajutorul şuruburilor de fundaţie în
conformitate cu schiţa fundaţiei.
Cel mai bine este să se înşurubeze şuruburile de fundaţie până
ce rămân cu 20 mm deasupra suprafeţei fundaţiei.

Evacuarea

Căutaţi în tabelul de combinaţii de la "Opţiuni posibile" la pagina 3
dacă tubulatura de evacuare este permisă. În cazul în care
tubulatura de evacuare este permisă la unitatea dvs. şi locul de
instalare necesită tubulatură de evacuare, urmaţi indicaţiile de mai
jos.
Dopurile de evacuare pentru drenaj sunt disponibile ca opţiuni.
Dacă evacuarea din unitatea exterioară cauzează probleme (de
exemplu, dacă apa evacuată ar putea împroşca pe cei din jur)
utilizaţi un ştuţ de evacuare (opţional) la tubulatura de evacuare.
Aveţi grijă ca evacuarea să funcţioneze corespunzător.
NOTĂ Dacă orificiile de evacuare ale
unităţii exterioare sunt acoperite
de un soclu sau de suprafaţa
podelei, ridicaţi unitatea pentru
a asigura un spaţiu liber mai
mare de 100 mm sub unitatea
exterioară.
1
1 2
3
4
1 Orificii de evacuare a apei
2 Cadru de bază
3 Ştuţ de evacuare (opţional)
4 Furtun (procurare la faţa locului, diametru interior 16 mm)
