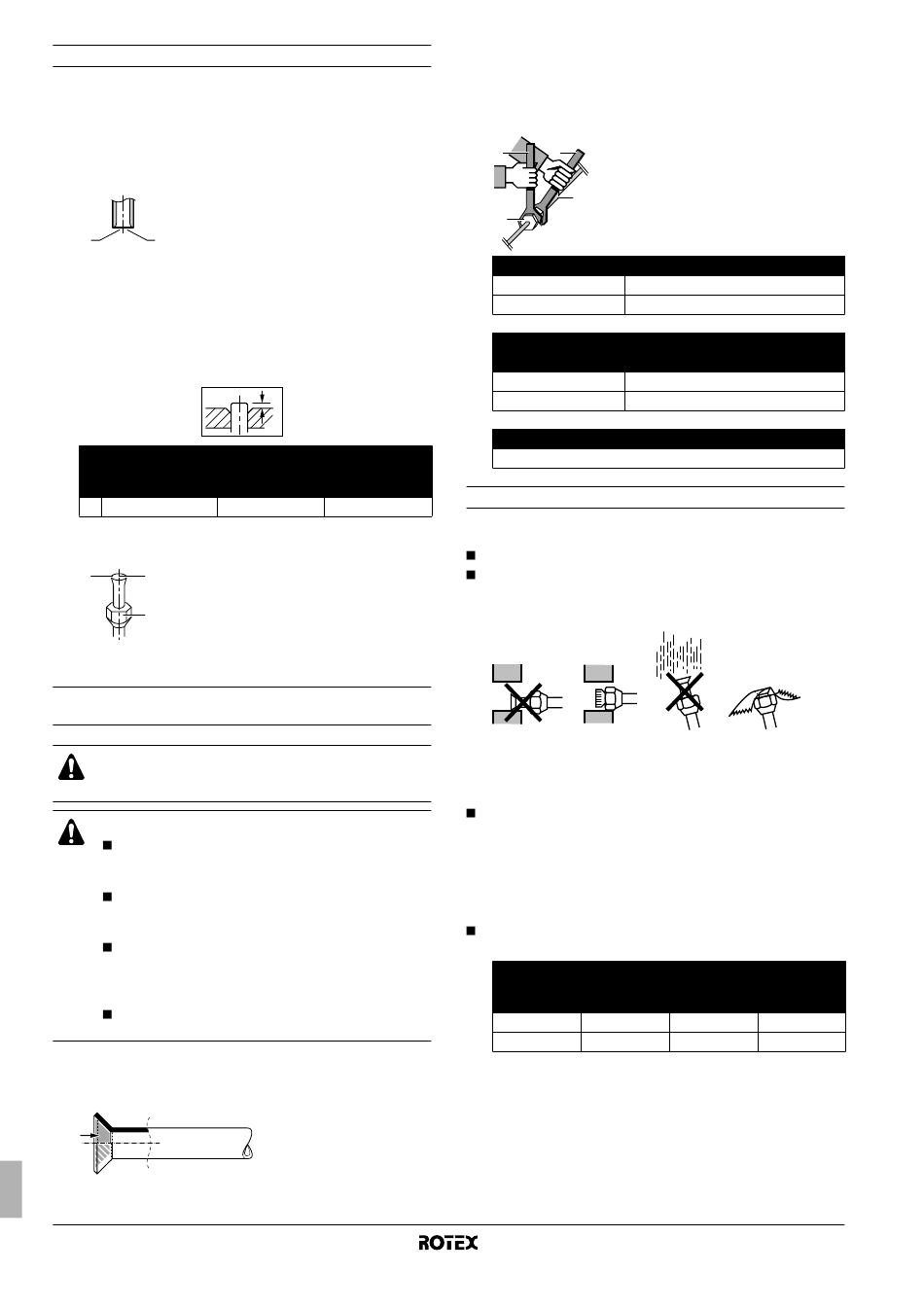

Mandrinarea capătului conductei
Pentru a mandrina fiecare capăt de conductă, urmaţi procedeul de
mai jos:
1 Tăiaţi capătul conductei cu un tăietor de ţevi.
2 Îndepărtaţi bavurile cu suprafaţa tăiată orientată în jos astfel
încât aşchiile să nu pătrundă în conductă.
1 2
1 Tăiaţi exact în unghi drept.
2 Îndepărtaţi bavurile.
3 Îndepărtaţi piuliţa olandeză de pe ventilul de închidere şi puneţi
piuliţa olandeză pe conductă.
4 Mandrinaţi conducta. Fixaţi exact în poziţia prezentată mai jos.
Sculă de mandrinat
pentru R410A
(tip manşon)
A 0~0,5 mm
5 Verificaţi ca mandrinarea să fie corespunzătoare.
1
1 2
2
3
3
Racordarea tubulaturii agentului frigorific la unitatea
exterioară
Toată tubulatura de legătură trebuie instalată de un
tehnician autorizat pentru instalaţii de frig, în conformitate
cu reglementările locale şi naţionale relevante.
PRECAUŢIE
Nu folosiţi ulei mineral la componentele mufate.
Pătrunderea uleiului mineral în sistem reduce durata
de viaţă a unităţilor.
Nu folosiţi niciodată tubulatură care a mai fost folosită
la instalaţii anterioare. Folosiţi numai piesele care
sunt livrate împreună cu unitatea.
Pentru a garanta durata sa de viaţă, nu instalaţi
niciodată un uscător suplimentar la această unitate cu
R410A. Materialul de uscare se poate dizolva
deteriorând sistemul.
Mandrinarea incompletă poate cauza scăpări de
agent frigorific gaz.
1 Când conectaţi piuliţa olandeză, ungeţi suprafaţa interioară a
evazării cu ulei eter sau ulei ester şi strângeţi iniţial 3 sau 4 ture
cu mâna înainte de a strânge ferm.
Manual de instalare
6
A
Sculă convenţională de mandrinat
Tip manşon Tip piuliţă fluture
(tip Ridgid) (tip Imperial)
1,0~1,5 mm 1,5~2,0 mm
Suprafaţa interioară a îmbinării
mandrinate trebuie să fie fără defecte.
Capătul conductei trebuie să fie
mandrinat uniform într-un cerc perfect.
Asiguraţi-vă că piuliţă olandeză este
instalată.
2 Când slăbiţi o piuliţă olandeză, utilizaţi întotdeauna două chei
fixe în combinaţie.
La racordarea tubulaturii, utilizaţi întotdeauna împreună o cheie
fixă şi o cheie dinamometrică la strângerea piuliţei olandeze
pentru a preveni fisurarea piuliţei şi scăpările.
1
1 2
2
3
3
4
4
Piuliţă olandeză Cuplul de strângere al piuliţei olandeze
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Cuplul de strângere a capacului de protecţie
Capac de protecţie
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Cuplul de strângere al capacului orificiului pentru întreţinere
10,8~14,7 N•m

Instalarea tubulaturii agentului frigorific

Instrucţiuni pentru manipularea conductelor
Protejaţi capătul deschis al conductei faţă de praf şi umezeală.
Toate curburile conductelor trebuie să fie cât se poate de line.
Pentru curbarea conductelor folosiţi o maşină de îndoit.
Raza de curbură trebuie să fie de 30 - 40 mm sau mai mare.
Selecţia cuprului şi a materialelor de izolaţie termică
Când folosiţi conducte şi armături comerciale din cupru, respectaţi
următoarele:
Material de izolaţie: spumă de polietilenă
Coeficient de transfer de căldură: 0,041 la 0,052 W/mK (0,035 la
0,045 kcal/mh°C)
Temperatura suprafeţei conductei de agent frigorific gaz ajunge
la max. 110°C.
Alegeţi materialele de izolaţie termică ce rezistă la această
temperatură.
Aveţi grijă să izolaţi atât tubulatura de gaz cât şi cea de lichid şi
să asiguraţi dimensiunile izolaţiei conform celor de mai jos.
Dimensiunea conductei
Diametru
exterior Grosime
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
Unitate exterioară pentru pompă termică aer la apă
Cheie dinamometrică
Cheie fixă
Îmbinarea tubulaturii
Piuliţă olandeză
15~17 N•m
63~75 N•m
Conducta de gaz
21,6~27,4 N•m
44,1~53,9 N•m
Izolarea conductelor
Diametru
interior Grosime
8-10 mm ≥10 mm
16-20 mm ≥13 mm
RRHQ+RRLQ006~008BAV3
