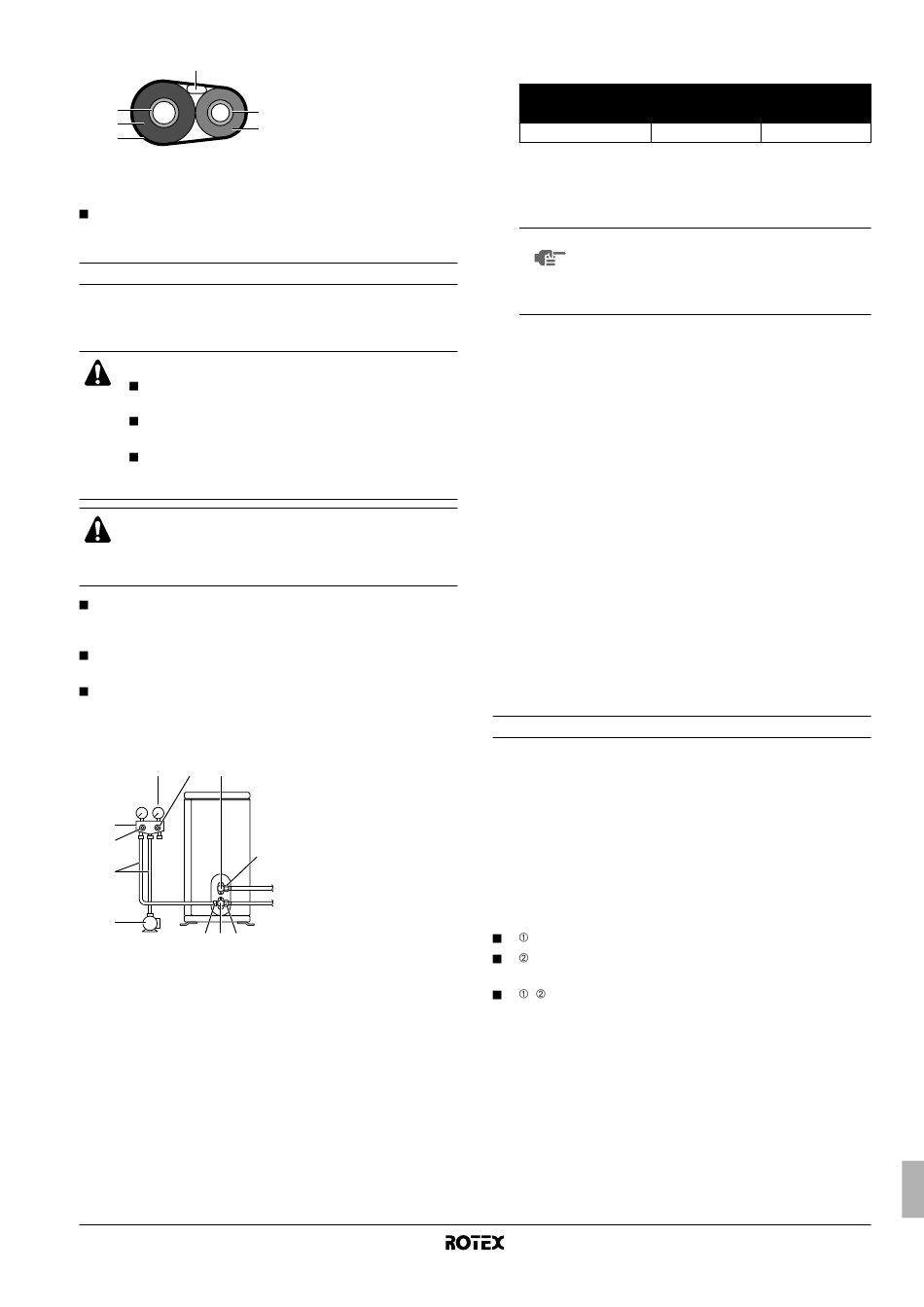

Utilizaţi conducte separate de izolaţie termică pentru conductele
de agent frigorific gaz şi lichid.
Purjarea aerului şi controlul scăpărilor de gaz
Când instalarea tubulaturii este finalizată şi unitatea exterioară este
racordată la unitatea interioară, trebuie să purjaţi aerul şi să verificaţi
dacă nu cumva există scăpări de gaz.
AVERTIZARE
Nu lăsaţi nici o altă substanţă în afara agentului
frigorific specificat (R410A) în circuitul de răcire.
Când survin scăpări de agent frigorific gaz, aerisiţi
încăperea cât mai repede posibil.
Atât R410A cît şi alţi agenţi frigorifici, trebuie recupe-
raţi întotdeauna şi niciodată nu trebuie evacuaţi direct
în mediul înconjurător.
PRECAUŢIE
Utilizaţi o pompă de vid exclusiv pentru R410A. Utilizarea
aceleiaşi pompe de vid pentru agenţi frigorifici diferiţi poate
cauza deteriorarea pompei de vid sau a unităţii.
Dacă la purjarea cu pompa de vid a aerului din conductele de
agent frigorific şi din unitatea interioară se consumă agent
frigorific, încărcaţi o cantitate suplimentară de agent frigorific.
Folosiţi o cheie hexagonală (4 mm) pentru a acţiona tija
ventilului de închidere.
Toate racordurile conductelor de agent frigorific trebuie strânse
cu o cheie dinamometrică la cuplul de strângere specificat. A se
vedea "Racordarea tubulaturii agentului frigorific la unitatea
exterioară" la pagina 6 pentru detalii.
1 4 8
2
3
5
6
7 8 9
1 Racordaţi partea bombată (cea care apasă pe supapă) a
furtunului de încărcare ce vine de la distribuitorul manometrului
la orificiul pentru întreţinerea ventilului de închidere gaz)
2 Deschideţi complet ventilul de joasă presiune (Lo) al distribui-
torului manometrului şi închideţi complet ventilul său de înaltă
presiune (Hi).
Ventilul de înaltă presiune nu necesită acţionare ulterioară.
RRHQ+RRLQ006~008BAV3
Unitate exterioară pentru pompă termică aer la apă
4PW54244-1
1 Conducta de gaz
2 Cablajul dintre unităţi
3 Conducta de lichid
3
4 Izolaţia conductei de
4
lichid
5 Bandă de finisaj
6 Izolaţia conductei de
gaz
1 Manometru
2 Distribuitorul
manometrului
3 Ventil de joasă
presiune (Lo)
10 4 Ventil de înaltă
presiune (Hi)
5 Furtunuri de
încărcare
6 Pompă de vid
7 Orificiu pentru
întreţinere
8 Clapete de ventil
9 Ventil de închidere
pentru gaz
10 Ventil de închidere
pentru lichid
3 Vidaţi. Verificaţi ca manovacuumetrul să indice –0,1 MPa
(–760 mm Hg).
Timp de funcţionare
4 Închideţi ventilul de joasă presiune (Lo) al distribuitorului
manometrului şi opriţi pompa de vid.
Lăsaţi în această stare timp de 4-5 minute şi verificaţi ca acul
manometrului să rămână într-o poziţie neschimbată.
Dacă acul manometrului se mişcă, aceasta poate
NOTĂ
indica prezenţa umidităţii sau a unor scăpări la
piesele de racordare. Repetaţi treptele 2 - 4 după
verificarea tuturor pieselor de interconectare şi
slăbirea uşoară şi strângerea din nou a piuliţelor.
5 Scoateţi capacele ventilelor de închidere lichid şi de închidere
gaz.
6 Rotiţi tija ventilului de închidere lichid cu 90 grade în sens opus
acelor de ceasornic cu o cheie hexagonală pentru a deschide
ventilul.
Închideţi-l după 5 secunde şi depistaţi scăpările de gaz.
Depistaţi cu apă cu săpun scăpările de gaz la îmbinarea
mandrinată a unităţii interioare, la cea a unităţii exterioare şi la
tijele ventilelor.
După terminarea verificării ştergeţi pentru a îndepărta apa cu
săpun.
7 Deconectaţi furtunul de încărcare de la orificiul pentru întreţinere
al ventilului de închidere gaz, apoi deschideţi complet ventilele
de închidere lichid şi gaz.
Nu încercaţi să rotiţi tija ventilului dincolo de capătul cursei.
8 Strângeţi clapetele ventilelor şi capacele orificiilor pentru între-
ţinerea ventilelor de închidere lichid şi gaz cu o cheie dinamo-
metrică la cuplurile specificate. A se vedea "Racordarea
tubulaturii agentului frigorific la unitatea exterioară" la pagina 6
pentru detalii.
Încărcarea agentului frigorific
Această unitate exterioară este încărcată în fabrică.
Informaţii importante privind agentul frigorific utilizat
Acest produs conţine gaze fluorurate cu efect de seră cuprinse în
Protocolul de la Kyoto. Nu purjaţi gazele în atmosferă.
Tipul de agent frigorific: R410A
(1)
Valoarea GWP : 1975
(1)
GWP = potenţial de încălzire globală
Vă rugăm să completaţi cu cerneală neradiabilă,
încărcătura de agent frigorific din fabrică a produsului,
cantitatea suplimentară de agent frigorific încărcat la faţa
locului şi
+ încărcătura totală de agent frigorific
pe eticheta de gaz fluorurat cu efect de seră furnizat cu produsul.
Lungimea conductei
≤15 m >15 m
≥10 minute ≥15 minute
