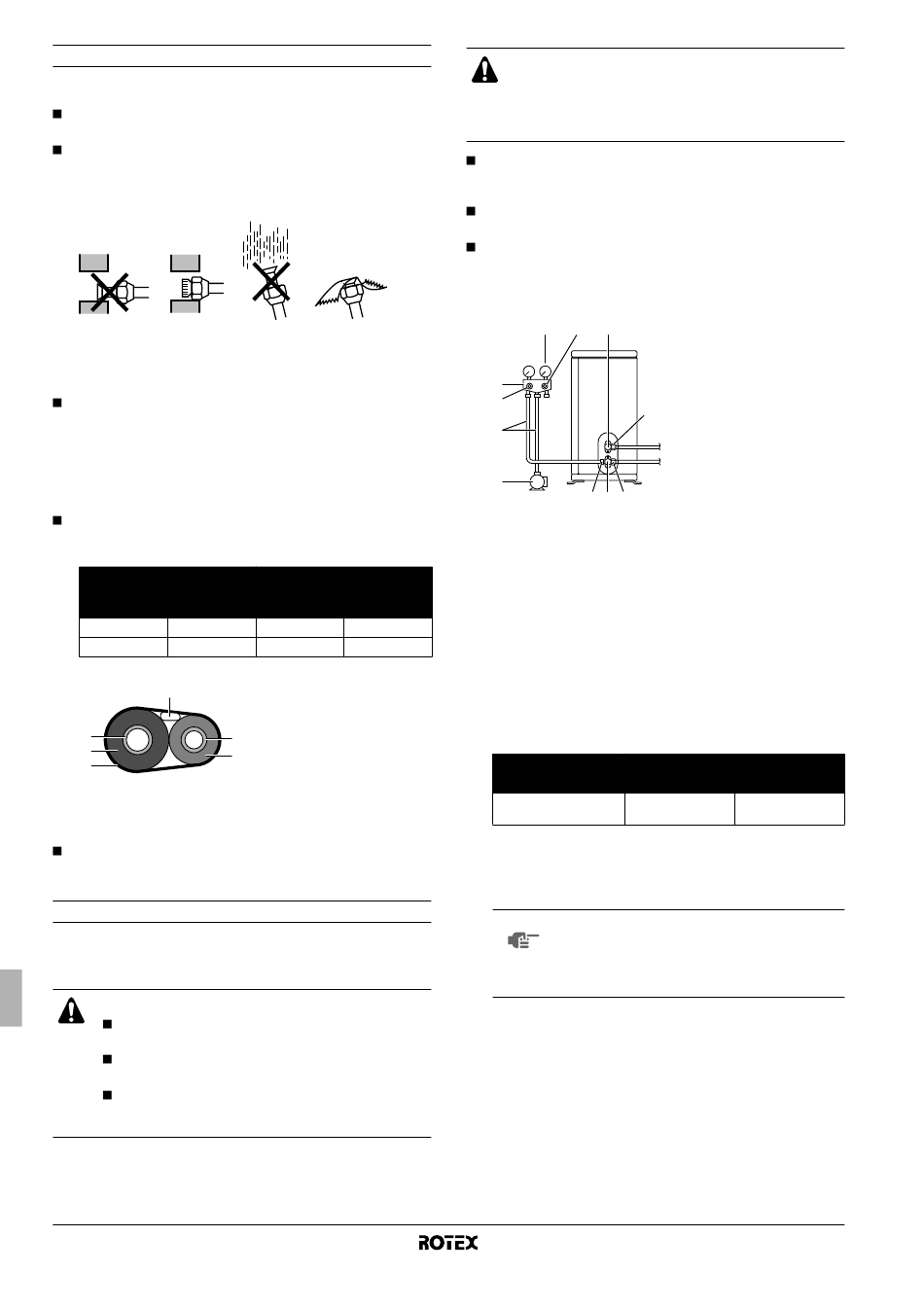

Instalación de los tubos de refrigerante
Directrices para el trabajo con tuberías
Proteja el extremo abierto de la tubería frente al polvo y la
humedad.
Todos los codos de la tubería deberán estar lo más curvos
posible. Utilice una acodadora de tuberías para acodar la
tubería.
El radio de los codos deberá ser de 30 a 40 mm como mínimo.
Selección de materiales de cobre y aislamiento térmico
Cuando utilice tuberías y elementos de fijación de cobre, tenga
presente lo siguiente:
Material de aislamiento: espuma de polietileno
Conductividad térmica: de 0,041 a 0,052 W/mK (de 0,035 a
0,045 kcal/mh°C)
La temperatura de las paredes de la tubería de gas refrigerante
alcanza un máximo de 110°C.
Escoja materiales de aislamiento térmico que soporten esta
temperatura.
Asegúrese de aislar tanto la tubería de gas como la de líquido,
así como de proporcionar las dimensiones de aislamiento que
se describen a continuación.
Medida de tubería
Diámetro
exterior Espesor
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Utilice tuberías de aislamiento térmico separadas para el gas y
el líquido.
Purga de aire y localización de fugas de gas
Cuando haya finalizado la instalación de las tuberías y la unidad
exterior esté conectada a la unidad interior será necesario purgar el
aire y comprobar si hay fugas de gas.
ADVERTENCIA
No mezcle sustancias distintas al refrigerante
especificado (R410A) en el circuito de refrigerante.
Si se producen fugas de gas refrigerante, ventile la
habitación lo antes posible al máximo.
El R410A, al igual que otros tipos de refrigerante,
debe recuperarse siempre y nunca debe verterse
directamente al medio ambiente.
Manual de instalación
7
Aislamiento de tuberías
Diámetro
interior Espesor
≥10 mm
8-10 mm
≥13 mm
16-20 mm
1 Tubería de gas
2 Cableado unidad
interior
3
3 Tubería de líquido
4
4 Aislamiento de la
tubería de líquido
5 Cinta de recubrimiento
6 Aislamiento del tubería
de gas
PRECAUCIÓN
Utilice una bomba de vacío exclusiva para el R410A. Si
utiliza esa misma bomba de vacío para varios tipos de
refrigerante podría causar daños en la bomba de vacío o
en la unidad.
Si utiliza un refrigerante adicional, purgue el aire de las tuberías
de refrigerante y de la unidad interior mediante una bomba de
vacío y luego, cargue este refrigerante adicional.
Utilice una llave hexagonal (4 mm) para operar el vástago de la
válvula de cierre.
Todas las juntas de la tubería de refrigerante deberán apretarse
con una llave dinamométrica y el par de apriete especificado.
Consulte "Conexión de la tubería de refrigerante a la unidad
exterior" en la página 6 para obtener más información.
1 4 8
2
3
5
6
7 8 9
1 Conecte el lado de proyección (sobre el que está presionada la
espiga sinfín) del tubo flexible de carga que va del dosificador
hasta la conexión de servicio de la válvula de parada de gas.
2 Abra totalmente la válvula de baja presión (Lo) del dosificador y
cierre completamente su válvula de alta presión (Hi).
Como consecuencia de ello, no será necesario operar la válvula
de alta presión.
3 Aplique el bombeo de vacío. Asegúrese de que el indicador
combinado muestra una presión de –0,1 MPa (–760 mm Hg).
Tiempo de
funcionamiento
4 Cierre la válvula de baja presión (Lo) del dosificador y pare la
bomba de vacío.
No realice ninguna operación durante 4 a 5 minutos y
asegúrese de que la aguja del medidor acoplado no retrocede.
NOTA Si la aguja retrocede ello puede indicar la
presencia de humedad o fugas en las piezas de
unión. Repita los pasos 2 a 4 después de
inspeccionar todas las piezas de unión, afloje
ligeramente las tuercas y vuélvalas a apretar.
5 Extraiga las tapas de la válvula de cierre de líquido y la válvula
de cierre de gas.
6 Para abrir la válvula de cierre de líquido, gire el vástago de la
válvula 90 grados a izquierdas utilizando la llave hexagonal.
Espere 5 segundos, vuelva a cerrarla y observe si existen fugas
de gas.
Utilice agua jabonosa para localizar cualquier posible fuga de
gas desde la parte abocardada de la unidad interior, así como
desde la parte abocardada de la unidad exterior y los vástagos
de la válvula.
Después de realizar esta comprobación limpie el agua
jabonosa.
Unidad exterior para bomba de calor de aire-agua
1 Manómetro
2 Dosificador
3 Válvula de baja
presión (LO)
4 Válvula de alta
presión (HI)
10
5 Mangueras de carga
6 Bomba de vacío
7 Puerto de servicio
8 Tapas de la válvula
9 Válvula de cierre de
gas
10 Válvula de cierre de
líquido
Longitud de tubería
≤15 m
>15 m
≥10 minutos ≥15 minutos
