Muur aan drie kanten (eenheid: mm)
>100
>50
>350

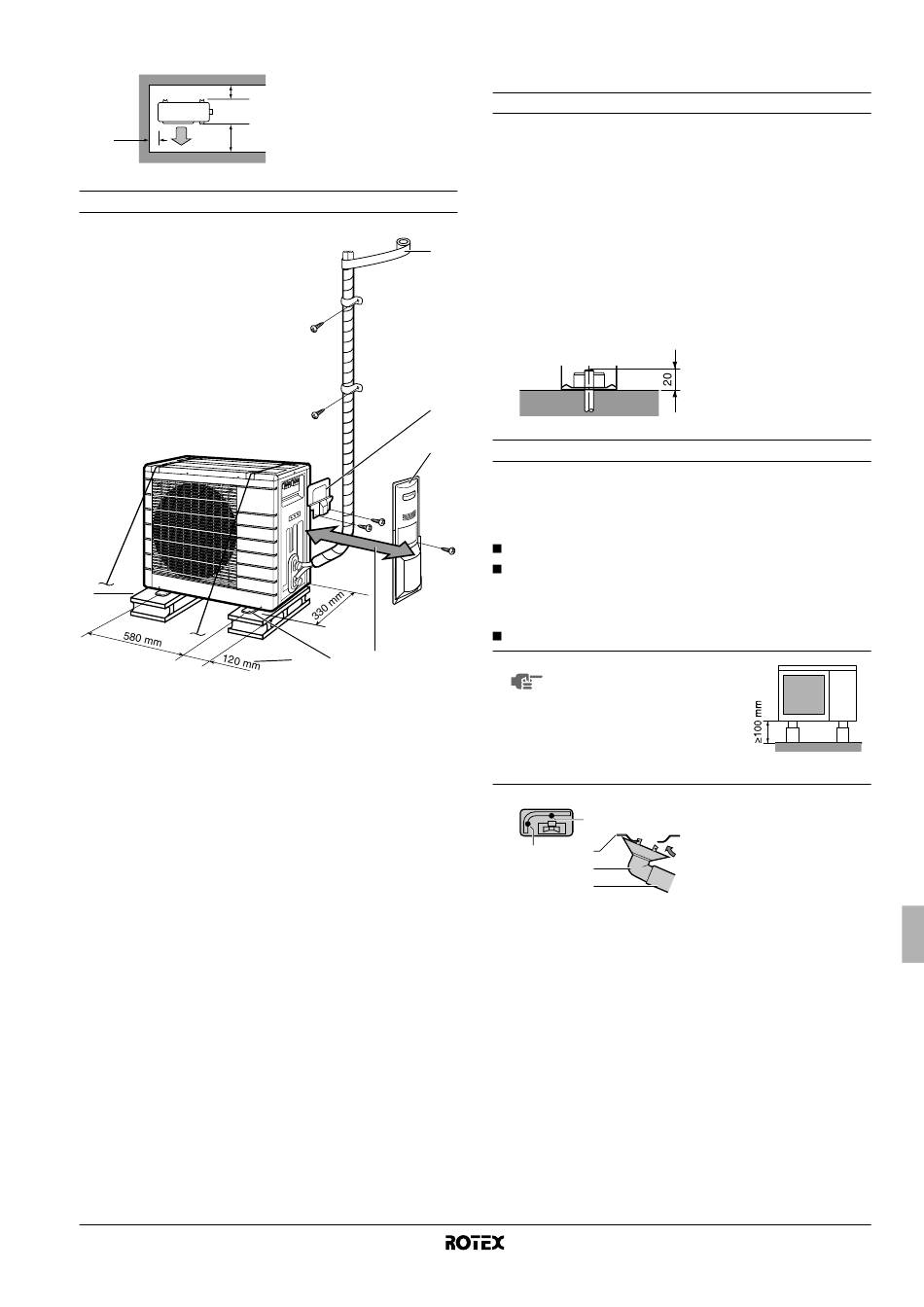

Installatietekening voor de buitenunit

7
1 Wikkel van boven tot onder tape rond de isolatieleiding.
2 Servicedeksel
3 Deksel afsluiter
4 250 mm van de muur. Voorzie ruimte voor werken aan de
leidingen en de bedrading.
5 Bevestig de unit met funderingsbouten, draad e.d. als het gevaar
bestaat dat ze naar beneden of omver valt.
6 Afstand van de buitenkant van het deksel van de afsluiter
7 Als de plaats geen goede afvoer biedt, plaatst u de unit op
blokken. Regel de lengte van de voeten tot de unit waterpas staat.
Anders kan het water lekken of zich ophopen.
RRHQ+RRLQ006~008BAV3
Buitenunit voor lucht-water-warmtepomp
4PW54244-1
1
2
3
6 5 4
I
NSTALLATIEPROCEDURE

Montage van de buitenunit

Zie bij de installatie van de buitenunit "Richtlijnen voor de installatie"
op pagina 3 voor de keuze van een geschikte plaats.
1 Controleer de stevigheid en het horizontaal vlak van de
ondergrond van de installatie opdat de unit na de installatie
geen trillingen of lawaai zou veroorzaken.
2 Leg 4 sets met M8- of M10-funderingsbouten, moeren en
vulringen klaar (lokaal te voorzien).
3 Maak de unit goed vast met de funderingsbouten zoals aan-
gegeven in de funderingstekening.
De beste manier is om de funderingsbouten in te schroeven tot
ze nog 20 mm boven het oppervlak van de fundering uitsteken.

Werkzaamheden aan de afvoer

Kijk na in de combinatietabel in "Mogelijke opties" op pagina 3 of
afvoerwerkzaamheden toegelaten zijn. Wanneer u aan uw unit
afvoerwerkzaamheden mag uitvoeren en de installatieplaats vereist
dit, volg dan de onderstaande richtlijnen.
Afvoerkits voor afvoer zijn beschikbaar als optie.
Als de opstelling van de afvoerleiding vanuit de buitenunit
moeilijkheden oplevert (als afvoerwater bijvoorbeeld op iemand
zou spatten), zorg dan voor afvoer via een afvoeraansluitstuk
(los verkrijgbaar).
Controleer of de afvoer goed werkt.
LET OP Als de afvoeropeningen van de
buitenunit geblokkeerd worden
door de installatiebasis of het
oppervlak van de vloer, moet u
de unit hoger plaatsen zodat er
een vrije ruimte van meer dan
100 mm onder de buitenunit
ontstaat.
1
1 2
3
4
1 Openingen voor condenswater
2 Onderste frame
3 Afvoeraansluiting (optie)
4 Slang (lokale levering, binnendiameter 16 mm)
