Instalación De La Unidad Cerca De Una Pared O De Un Obstáculo; Diagrama De Instalación De La Unidad Exterior; Procedimiento De Instalación; Montaje De La Unidad Exterior - Rotex RRHQ006BAV3 Manuel D'installation

Especificaciones de la tubería
de refrigerante
Longitud máxima permisible entre la
unidad exterior y la unidad interior
Longitud mínima permisible entre la
unidad exterior y la unidad interior
Altura máxima permisible entre la
unidad exterior y la unidad interior
Refrigerante adicional requerido para
las tuberías de refrigerante que superen
los 10 m de longitud
Diámetro exterior de la tubería de gas
Diámetro exterior de la tubería de
líquido
Instalación de la unidad cerca de una pared o de un
obstáculo
Donde la pared u otro obstáculo se encuentra en el camino de la
entrada de aire a la unidad exterior o de la salida de aire, observe
las directrices de instalación que se describen a continuación.
Para cualquiera de los modelos de instalación que aparecen
descritos a continuación, la altura de la pared en el lado de
descarga deberá ser de 1200 m como máximo.
Unidad instalada de cara a una pared (unidad: mm)
>100
Unidad instalada junto a dos paredes haciendo esquina
(unidad: mm)
>100
>50
Unidad instalada junto a tres paredes (unidad: mm)
>100
>50
>350
Manual de instalación
5
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
>350
>350
>50

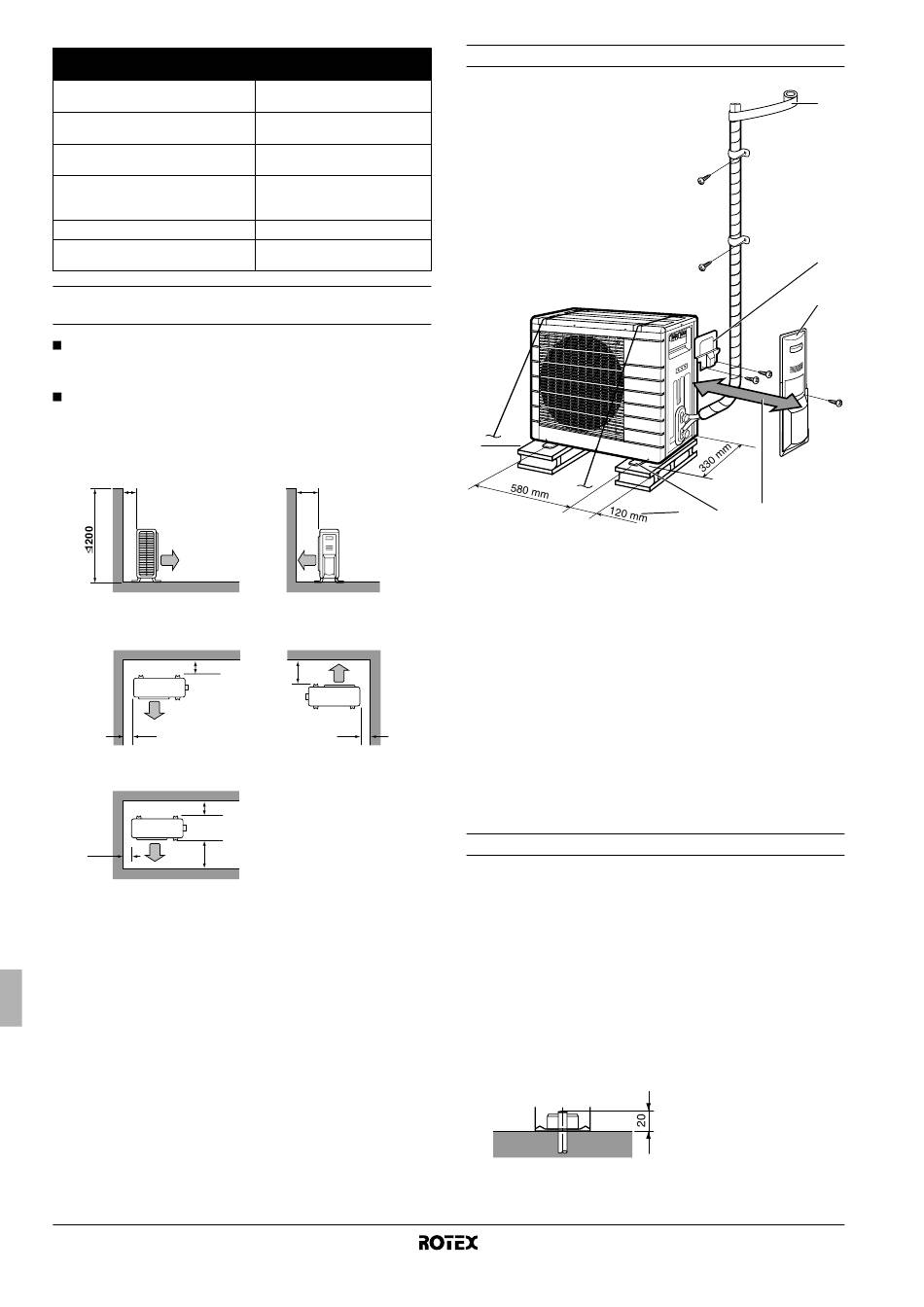

Diagrama de instalación de la unidad exterior
7
1 Envuelva la tubería de aislamiento con cinta de recubrimiento
aplicándola de abajo a arriba.
2 Tapa de mantenimiento
3 Tapa de la válvula de cierre
4 250 mm con respecto a la pared. Deje un espacio suficiente para
los trabajos de instalación de tuberías y los trabajos eléctricos.
5 Si existe peligro de que la unidad se caiga o vuelque, fíjela
mediante pernos de cimentación o cables, o por otros medios
adecuados.
6 Distancia desde el lado exterior de la tapa de la válvula de cierre
7 Si la ubicación no presenta buenas condiciones de drenaje,
coloque la unidad sobre una base de ladrillos. Ajuste la altura de
las patas de la unidad, hasta que ésta quede bien nivelada. Si no
hace esto podrían producirse fugas o acumulaciones de agua.
P
ROCEDIMIENTO DE INSTALACIÓN

Montaje de la unidad exterior

Cuando instale la unidad exterior, consulte el apartado "Directrices
de instalación" en la página 3 para escoger una ubicación adecuada.
1 Compruebe la resistencia y el nivel de la base de instalación, de
forma que la unidad no produzca vibraciones o ruido después
de su instalación.
2 Prepare 4 juegos de pernos M8 o M10, tuercas y arandelas por
cada unidad (suministro independiente).
3 Fije la unidad hasta que quede bien segura mediante pernos de
cimentación de acuerdo con el plano de cimentación.
Se recomienda atornillar los pernos en la base hasta que su
longitud sea de 20 mm con respecto a la superficie de la base.
Unidad exterior para bomba de calor de aire-agua
1
2
3
6 5 4
RRHQ+RRLQ006~008BAV3
4PW54244-1
