4.4
Dispositifs de sécurité

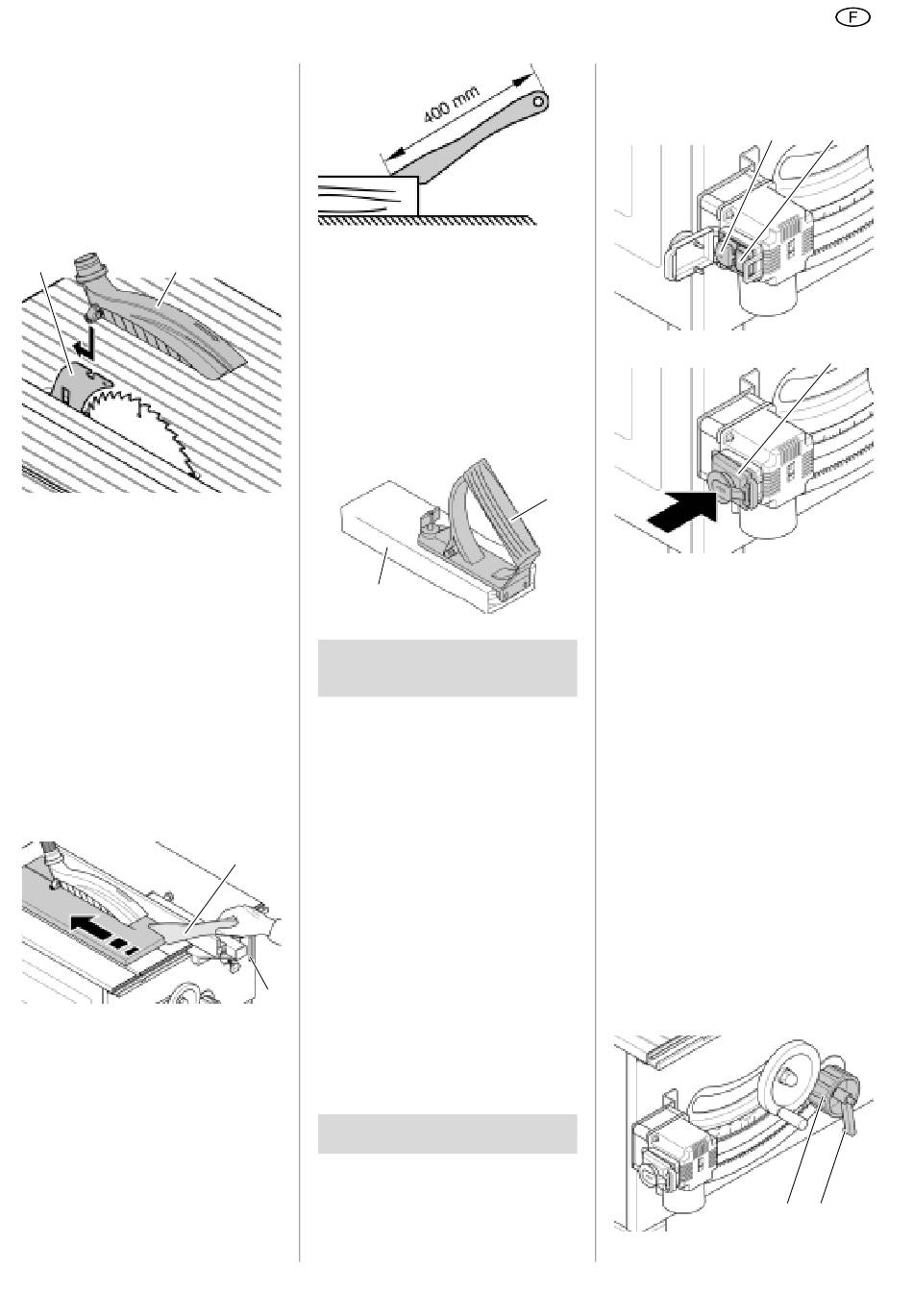

Coin à refendre
Le coin à refendre (34) empêche que la
pièce ne soit saisie par les dents lors
du mouvement ascendant, puis proje-
tée contre l'utilisateur.
Le couteau diviseur doit toujours être
installé lorsque vous utilisez la scie.
33
34
Capot de protection
Le capot de protection (35) prévient
tout contact involontaire avec la lame
de scie et empêche la projection de co-
peaux.
Le capot de protection doit toujours être
installé pendant le fonctionnement.
Poussoir
Le poussoir (36) prolonge la main et
empêche de toucher la lame involontai-
rement.
Le poussoir doit toujours être utilisé
lorsque l'écart entre la lame de scie et
la butée parallèle est inférieur à
120 mm.
Le poussoir doit être dirigé selon un an-
gle de 20 - 30 par rapport à la surface
de la table de sciage.
Quand le poussoir n'est pas utilisé, il
peut être rangé dans le
compartiment (37) de la machine.
La tige coulissante doit être remplacée
si elle est endommagée
Poignée pour bloc poussoir
La poignée du bloc poussoir (39) se
visse sur une planche adéquate (38).
Elle permet de guider les pièces à usi-
ner de petite taille de manière sûre.
La planche devrait avoir entre 300 et
400 mm de longueur, 80 à 100 mm de
largeur et 15 à 20 mm de hauteur.
Le bloc poussoir doit être remplacé s'il
est endommagé.
37
5.
Caractéristiques du pro-
duit
– Angle d'inclinaison réglable en
continu de 0 à 45°.
– Hauteur de coupe ajustable en
continu jusqu'à 80 mm.
– Toutes les commandes importan-
tes se trouvent à l'avant de l'appa-
reil.
35
– Plateau grande surface et butées
en aluminium – pour coupes préci-
ses.
– Corps de la machine en tôle d'acier
résistante à la torsion.
– Rallonge de table fournie.
36
– Extension possible pour une grande
gamme d'utilisations.
– Label TRGS 553 protection contre
la sciure par FPH.
6.
Éléments de commande
Interrupteur marche-arrêt
Mise en marche = appuyer sur l'in-
terrupteur vert (41), .
Arrêt = enfoncer l'interrupteur rou-
ge (40) ou le capot (42) de l'inter-
rupteur marche/arrêt.
38
L'interrupteur marche/arrêt peut être de
plus équipé d'un cadenas pour empê-
cher toute manipulation involontaire.
3
Note :
En cas de coupure de courant, un re-
lais de sous-tension se déclenche. Cela
évite que l'appareil ne redémarre lors-
que le courant est rétabli. Pour réen-
clencher l'appareil, il faut à nouveau ac-
tionner l'interrupteur vert.
Manivelle pour réglage de l'angle
d'inclinaison
La manivelle (43) permet de régler en
continu la lame de scie entre 0 et 45.
3
Note :
L'axe fixe se situe à hauteur de la table
de sciage, de manière que la profon-
deur de coupe reste la même pour tous
les angles d'inclinaison.
FRANÇAIS
39
40
41
42
43
43
