FRANÇAIS
3.4

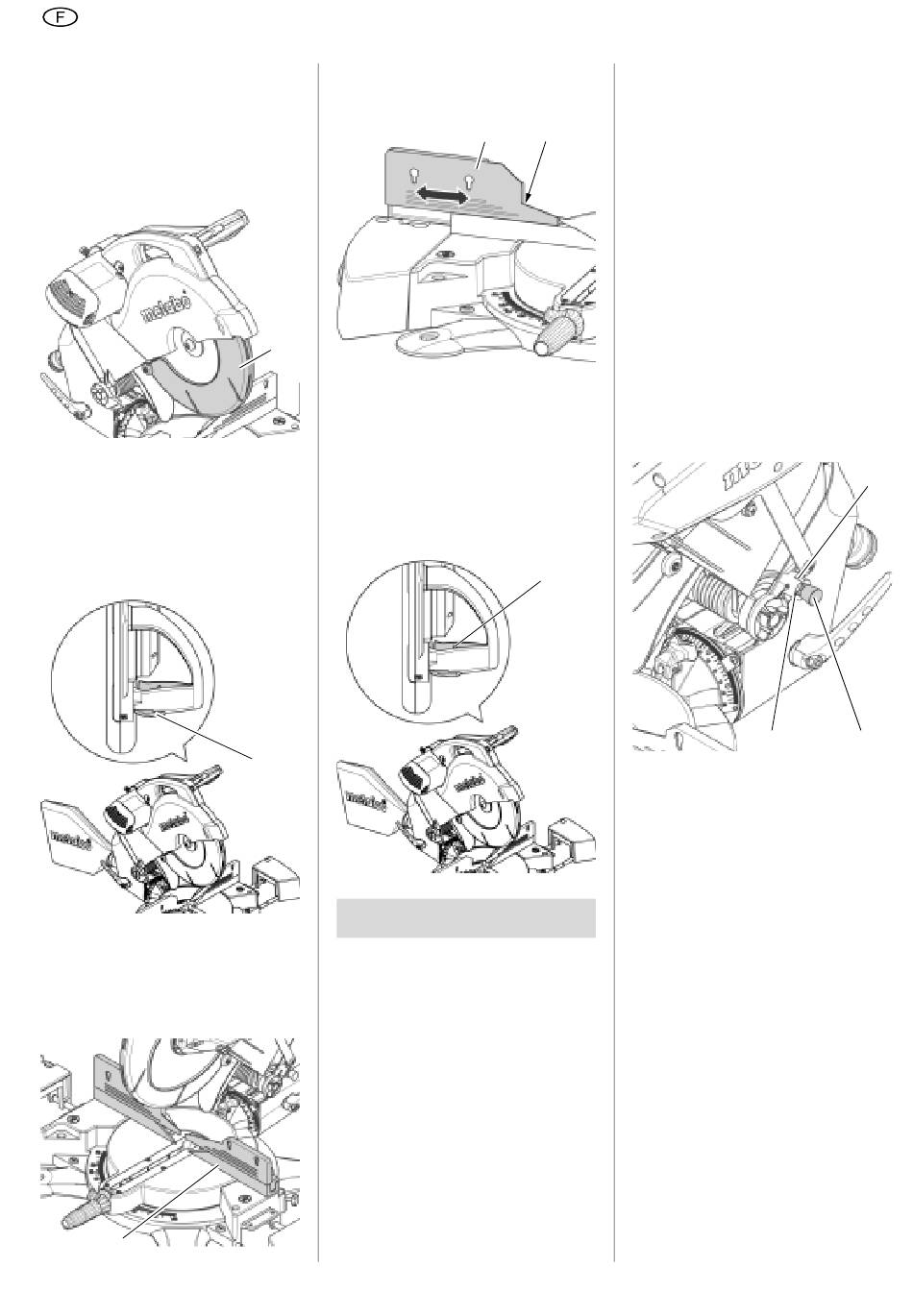

Dispositifs de sécurité
Capot de protection pendulaire (47)
Le capot de protection pendulaire protè-
ge contre tout contact involontaire avec
la lame de scie et empêche la projection
de copeaux.
Blocage de sécurité(48)
Le blocage de sécurité bloque le capot
de protection pendulaire mobile : la
lame reste ainsi couverte et la scie os-
cillatoire ne peut pas être abaissée tant
que le blocage de sécurité n'est pas dé-
verrouillé.
Butée de pièce(49)
La butée de la pièce empêche la pièce
de bouger durant le sciage. La butée
de pièce doit toujours être montée pour
utiliser l'appareil.
49
22
La butée est dotée d'éléments
mobiles (50) bloqués au moyen d'une
vis (51).
47
Pour effectuer des coupes obliques, les
éléments mobiles de la butée doivent
être poussés vers l'extérieur et bloqués.
Alésage pour cadenas
L'alésage (52) qui se trouve dans l'in-
terrupteur « marche-arrêt » permet de
verrouiller l'interrupteur avec un cade-
nas.
48
4.
Installation et transport
4.1
Installation
Pour garantir la sécurité d'exploitation,
l'appareil doit être fixé sur un support
stable.
– On pourra utiliser comme support
soit un plan de travail fixe, soit un
établi.
– La hauteur optionnelle de la base
est de 800 mm.
– Lors de la manipulation de grandes
pièces, l'appareil doit aussi avoir
une position stable.
– Les longues pièces à usiner doivent
3
50
51
En cas d'utilisation mobile, l'appareil
peut être vissé sur un panneau contre-
plaqué ou latté (500 mm x 500 mm, au
moins 19 mm d'épaisseur). Lors de
l'utilisation, la plaque doit être fixée sur
l'établi avec des serre-joint vissés.
1. Visser l'appareil sur le support.
2. Déverrouiller le verrouillage de
52
3. Remonter lentement la tête de scie.
4. Conserver l'emballage en vue d'une
4.2
1. Retirer la rallonge latérale droite de
2. Appuyer sur le bouton de
3. Pousser les rails de guidage à fond
être étayées de manière adéquate.
Note
transport :
Pousser un peu la tête de scie vers
le bas et la maintenir. Extraire le
verrouillage de transport (54) de la
profonde entaille (53), le faire tour-
ner à 90° et le faire s'enclencher
dans l'entaille moins profonde (55).
55
utilisation ultérieure ou le mettre aux
déchets dans le respect de l'envi-
ronnement.
Montage de la rallonge
latérale de table
table (56) (surface d'appui plus peti-
te) de l'emballage de transport.
verrouillage (57) et le maintenir
pressé.
dans les fixations.
53
54
