Een werkstuk zagen:
4. Druk het werkstuk tegen de werkstuk-
aanslag en klem het vast met de
werkstukspaninrichting.

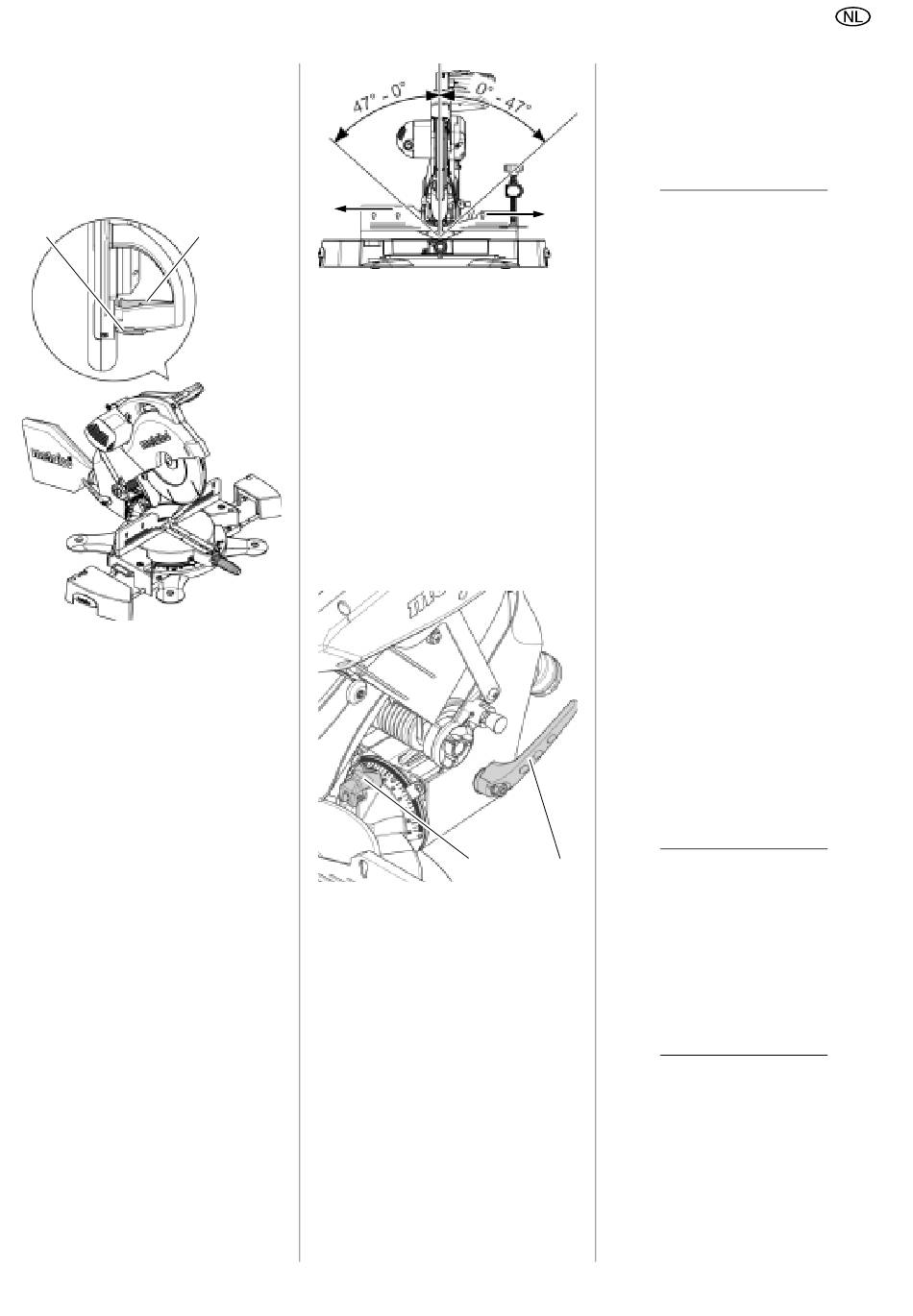

5. Veiligheidsvergrendeling (69) bedie-
nen en Aan/Uit-schakelaar (70) inge-
drukt houden.
69 70
6. Laat de zaagkop aan de handgreep
langzaam neer. Druk de zaagkop tij-
dens het zagen niet te hard op het
werkstuk, het motortoerental mag niet
te sterk dalen.
7. Zaag het werkstuk in één beweging
door.
8. Laat de Aan/Uit-schakelaar los en laat
de zaagkop langzaam in de bovenste
uitgangspositie terugzwenken.
7.3

Schuine sneden

3
Opmerking:
Bij het schuin zagen wordt het werkstuk
gezaagd in een hoek ten opzichte van de
loodlijn.
Maximale snijdafmetingen zie hoofdst.
"Snijdafmetingen voor verschillende sne-
den".
Afhankelijk van de inclinatiehoek kan het
noodzakelijk zijn voor het zagen de op-
zetstukken van de werkstukaanslag naar
buiten te schuiven.
Uitgangspositie:
– Transportvergrendeling uitgetrokken.
– De zaagkop is naar boven gezwenkt.
– Opzetstukken van de werkstukaanslag
naar buiten verschoven en geblok-
keerd.
– Draaitafel staat op 0°-positie, vastzet-
schroef voor draaitafel is aangetrok-
ken.
Zaag instellen:
1. Maak de grendelhefboom (71) voor
inclinatie aan de achterkant van de
zaag los.
72
2. Kantel de kantelarm langzaam in de
gewenste stand.
• Grendelhefboom (72) in de richting
van de bedieningszijde trekken =
kantelarm traploos verstellen.
• Grendelhefboom (72) in de richting
van de achterkant duwen = kantel-
arm vastzetten op grendelposities.
3
Opmerking:
De kantelarm klikt vast in de hoekstanden
0°, 22,5°, 33,9° en 45°.
3. Zet de hefboom voor instelling van de
inclinatie vast.
NEDERLANDS
A
Opgelet!
Om ervoor te zorgen dat de inclinatie bij
het zagen niet kan veranderen, moet de
grendelhefboom van de kantelarm (ook
op de inklikpunten!) worden vastgezet.
4. Zaag het werkstuk zoals beschreven
onder "Versteksneden".
7.4

Dubbele versteksneden

3
Opmerking:
De dubbele versteksnede is een combi-
natie van versteksnede en schuine sne-
de. Dat wil zeggen dat het werkstuk
schuin t.o.v. de achterste aanlegrand en
schuin t.o.v. van de bovenkant gezaagd
wordt.
Maximale snijdafmetingen zie hoofdst.
"Snijdafmetingen voor verschillende sne-
den".
A
Gevaar door gedemonteerde
veiligheidsinrichting!
Afhankelijk van de verstek en de inclinatie
moeten voor het zagen de opzetstukken
van de werkstukaanslag gedemonteerd
worden.
• Monteer de opzetstukken onmiddel-
lijk na het zagen weer op de werkstu-
kaanslag!
Zonder de opzetstukken is de hoogte van
de werkstukaanslagen te klein voor een
veilige zaagproces. Hoge werkstukken
kunnen naar achteren kantelen!
71
A
Gevaar!
Bij de dubbele versteksnede is het zaag-
blad door de sterke inclinatie makkelijker
toegankelijk - hierdoor neemt het gevaar
voor verwondingen toe.
• Houd voldoende afstand van het
zaagblad!
Uitgangspositie:
– Transportvergrendeling uitgetrokken.
– De zaagkop is naar boven gezwenkt.
– Opzetstukken van de werkstukaan-
slag naar buiten verschoven en ge-
blokeeerd of evt. gedemonteerd.
