NEDERLANDS
6. Plaats de zaag weer op de poten.
7. Lijn de draaitafel met de werkstukaan-
slag zo uit dat de werkstukaanslag
exact in een rechte hoek t.o.v. het
zaagblad staat.
8. Draai de schroeven aan de onderkant
weer vast.

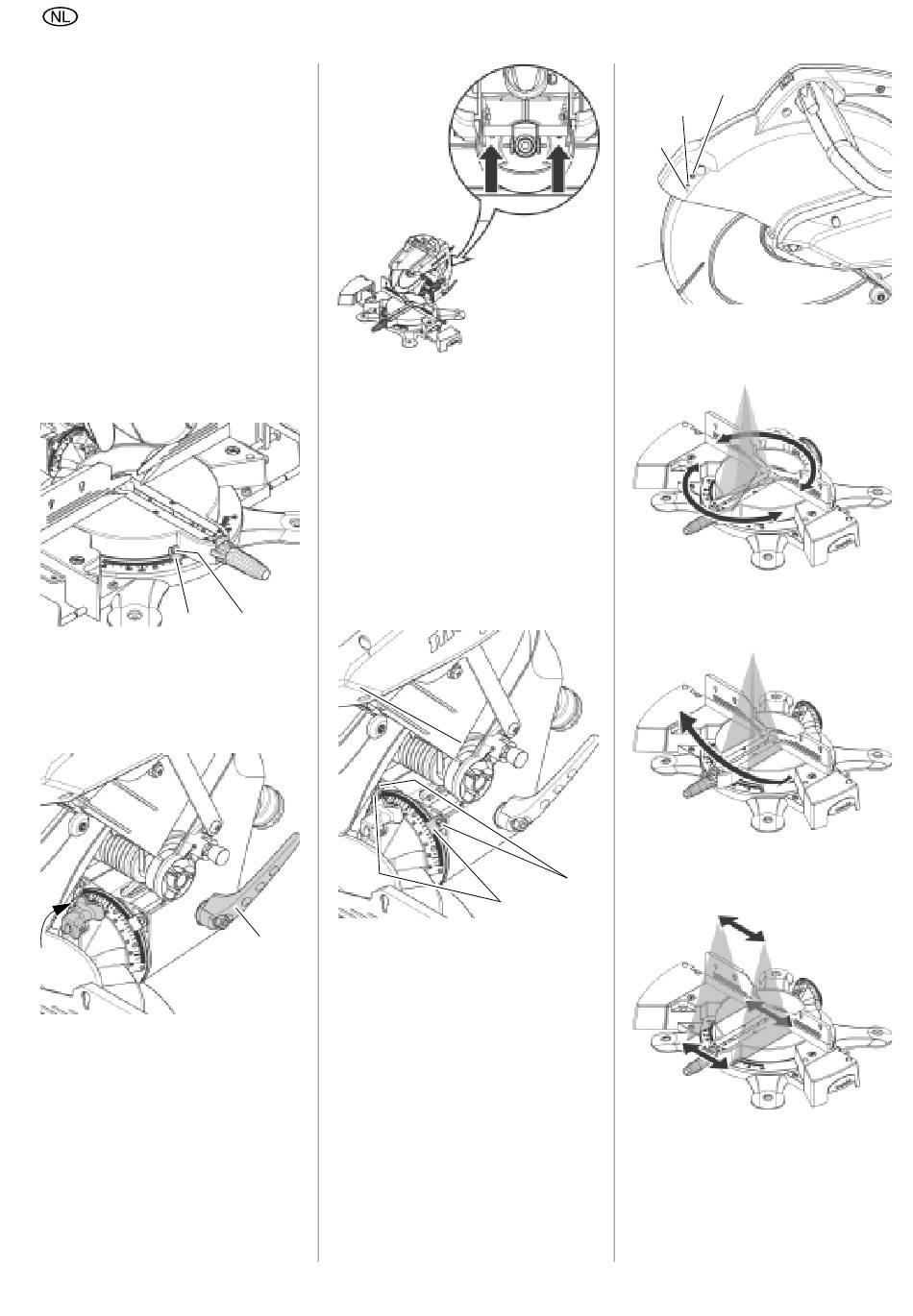

De indicator voor verstekhoek bijrege-
len
1. Draai de schroef (86) ca. één omwen-
teling los.
2. Verstel de wijzer (85) zo dat de weer-
gegeven waarde met de ingestelde
blokkeerpositie van de draaitafel over-
eenstemt.
3. Trek de schroef (86) aan.
85
De inklikpunten voor de inclinatiehoe-
ken bijregelen
1. Klik de kantelarm op de 0°-positie
vast, zet de grendelhefboom (87) niet
vast.
2. Draai twee inbusschroeven aan de
achterzijde van het apparaat ca. één
omwenteling los.
14
3. Plaats de kantelarm zo dat het zaag-
blad precies loodrecht op de draaita-
fel staat.
4. Draai twee inbusschroeven aan de
achterzijde van het apparaat vast.
5. Trek de vastzethendel (87) aan.
6. Draai de schroeven (88) ca. één om-
wenteling los.
7. Verstel de wijzer (89) zo dat de weer-
gegeven waarde met de ingestelde
blokkerpositie van de tuimelhefboom
overeenstemt.
86
8. Schroeven (88) vasttrekken.
87
Snijlaser instellen
Gebruik voor het instellen van de laser de
meegeleverde inbussleutel (2,5 mm).
90
1. Draai de schroef (90) los of trek deze
aan om de laser uit te richten zoals
hier afgebeeld:
2. Draai de schroef (91) los of trek deze
aan om de laser uit te richten zoals
hier afgebeeld:
3. Draai de schroef (92) los of trek deze
aan om de laser uit te richten zoals
88
hier afgebeeld:
89
8.5
Als de inclinatiehoek van de kantelarm on-
danks aangetrokken vastzethefboom door
zijdelingse druk veranderd kan worden,
92
91
Inclinatieklemming bijstel-
len
