6.9 Sujetar el cuello de antorcha ROBO WH
1
1
Cuello de antorcha ROBO WH
2 Palanca de mano

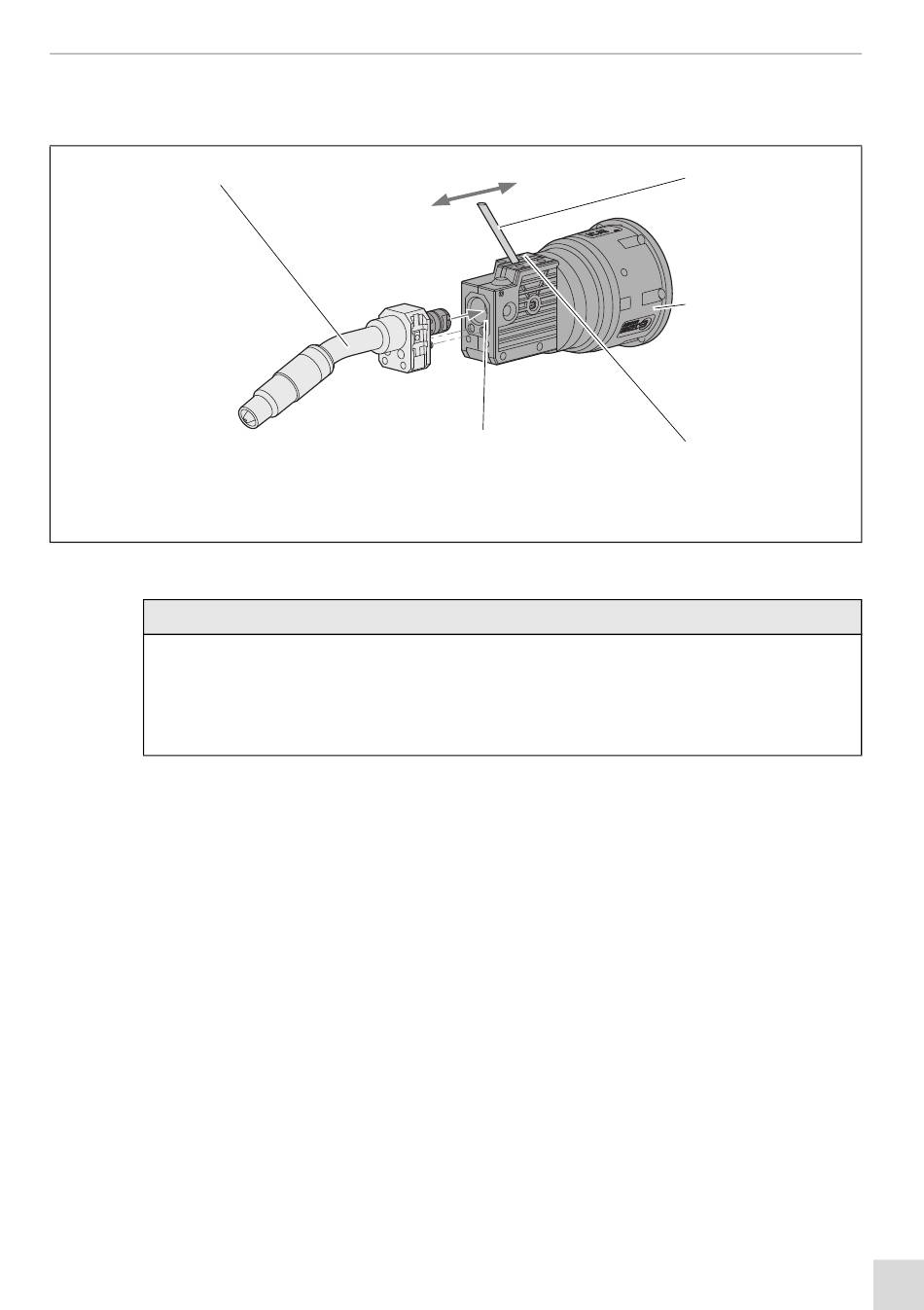

Fig. 14 Sujetar el cuello de antorcha ROBO WH
AVISO
• ¡No cambiar la posición de la palanca de mano durante el proceso de cambio! Eso
causaría fallos. El alambre para soldar pretensado se distiende por el cuchillo abierto y
es cortado pieza por pieza si se activa otra vez. ¡Esas piezas de alambre bloquean el
mecanismo de bloqueo y llevan inevitablemente a fallos del sistema entero!
1 Insertar la palanca de mano (2) a través de las faldas de obturación en el estribo de
sujeción (4).
2 Mover la palanca de mano (2) hacia delante en dirección del cuello de antorcha (1) hasta
el tope pasando el punto de presión.
3 Insertar el cuello de antorcha hasta el tope en el cuerpo intercambiable.
4 Mover la palanca de mano (2) hacia atrás hasta el tope pasando por el punto de presión
y extraerla después de bloquear.
BAL.0139 • 2018-06-21
5
3
iCAT ROBO WH
4 Estribo de sujeción (en el cuerpo
intercambiable)
6 Puesta en marcha
2
3
4
5
Cuerpo intercambiable
