Invacare® LiNX

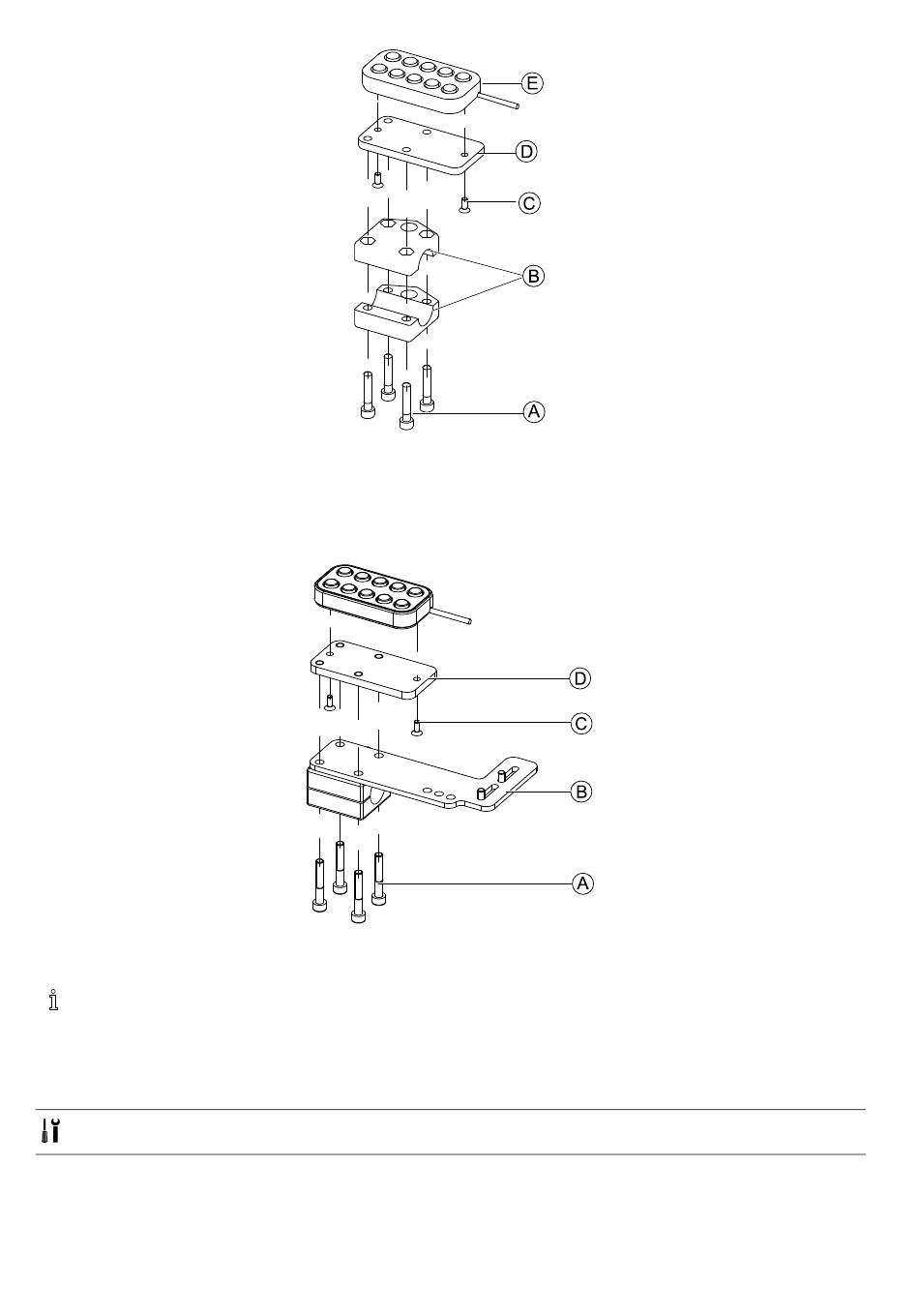

Le commutateur 10 voies se fixe à l'arrière du fauteuil roulant au moyen d'un support B présent sur la poignée de
poussée ou sur la barre de poussée.
1. Fixez la plaque de fixation D à l'aide des vis B au commutateur 10 voies E.
2. Tirez les vis A au travers du support B et de la plaque de fixation D.
En association avec un DLX-REM050 (boîtier de contrôle tierce-personne)
1. Fixez le commutateur 10 voies à la plaque de fixation Dà l'aide des vis C.
2. Fixez la plaque de fixation D à la plaque de fixation B à l'aide des vis A.
Pour connaître toutes les positions possibles du boîtier de contrôle tierce-personne, reportez-vous à la
section Montage du DLX-REM400.

3.13.2 Montage du commutateur 10 voies pour Ultra Low Maxx

Montage à l'avant
Clé Allen de 3 mm
Clé de 8 mm
74
1606716-I
