Invacare® LiNX
3.9 Montage des manipulateurs principaux
Pour plus d'informations concernant le montage des supports pour manipulateurs sur le fauteuil roulant,
reportez-vous au manuel de maintenance du système d'assise.
3.9.1 Montage de manipulateurs sur un support de manipulateur standard
Les manipulateurs suivants peuvent être montés sur le support de manipulateur :
•
DLX-REM1XX
•
DLX-REM2XX
•
DLX-REM400
Montage du DLX-REM1XX ou du DLX-REM2XX pour Modulite
•
Clé Allen 3 mm
•
Clé de 8 mm
1.

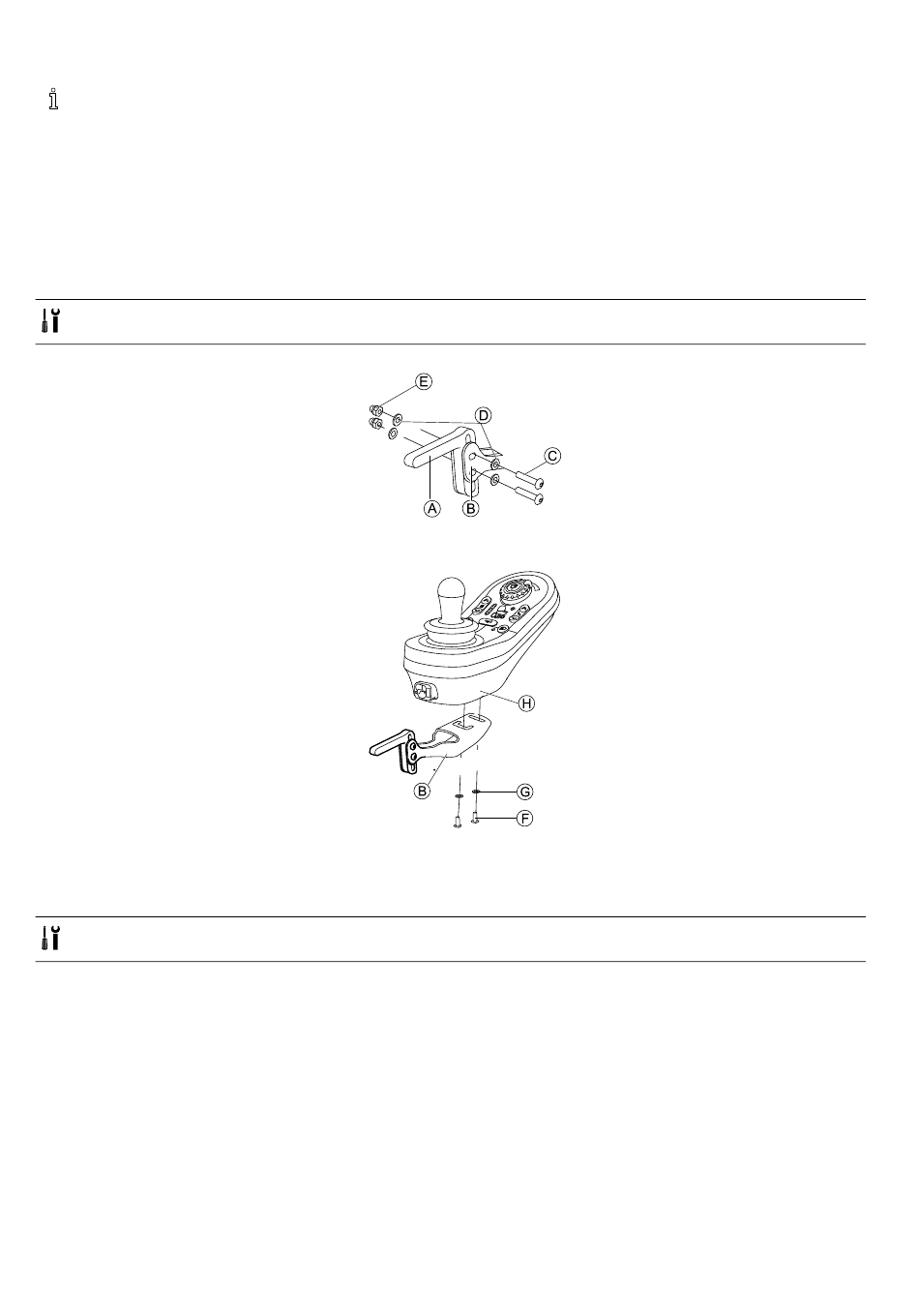

Fixez le support du joystick A sur l'adaptateur pour manipulateur B avec les vis C, les rondelles D et les écrous E.
2.
Fig. 3-12 Le manipulateur représenté sur l'illustration sert d'exemple. Le montage est identique à celui de l'illustration pour chaque
Fixez le manipulateur H sur l'adaptateur pour manipulateur B avec les vis F et les rondelles G.
Montage du DLX-REM400 ou du DLX-REM2XX pour Ultra Low Maxx
•
Clé Allen 3 mm
•
Clé de 8 mm
40
Fig. 3-11
modèle de manipulateur.
1606716-I
