Invacare® LiNX
3. Tirez les vis F au travers des rondelles E, du support C et du support G, puis serrez-les.
4.

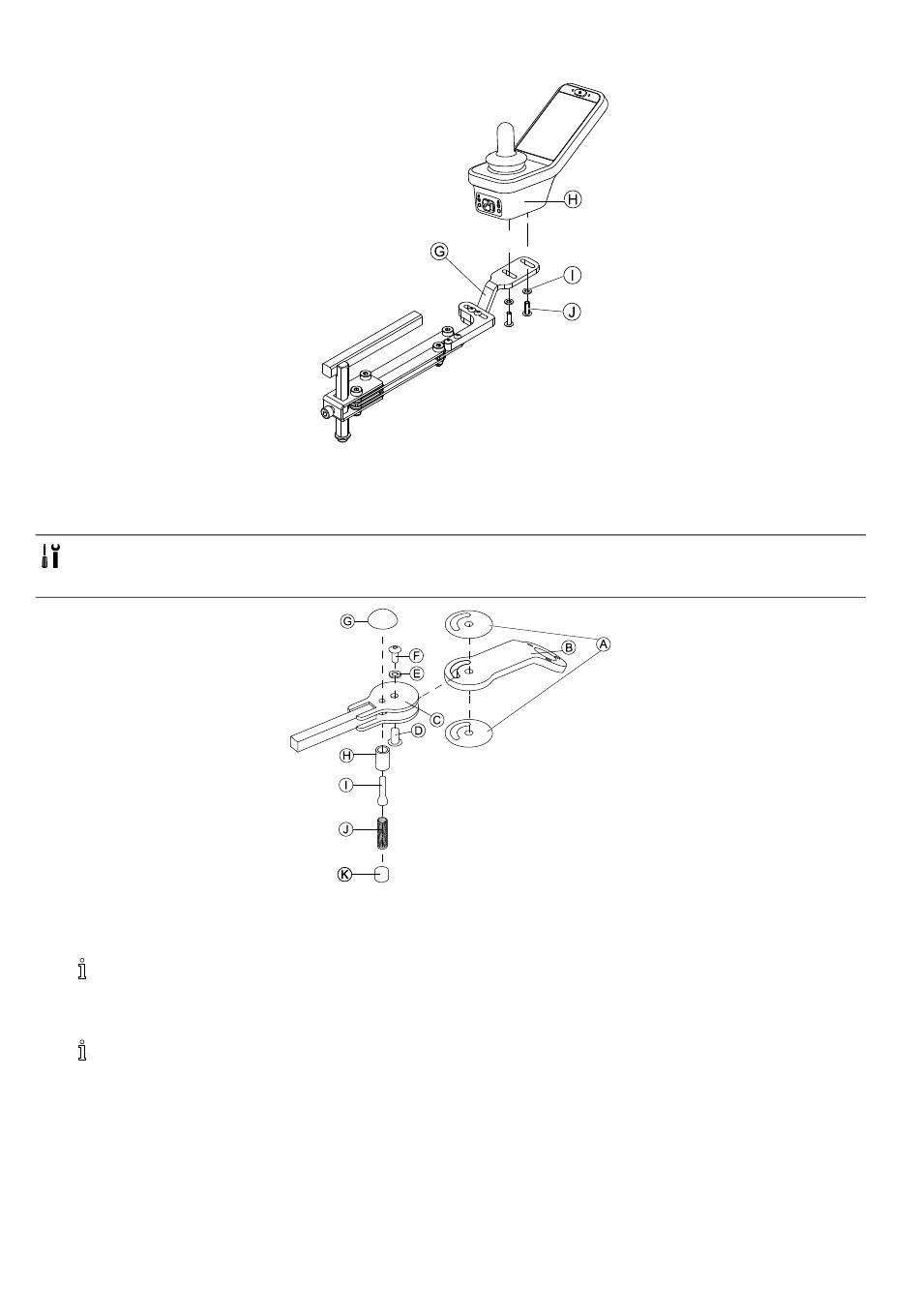

Fig. 3-16 Le manipulateur représenté sur l'illustration sert d'exemple. Le montage est identique à celui de l'illustration pour chaque
Fixez le manipulateur au support G à l'aide des vis A.
Montage de DLX-REM500
• Clé Allen de 3 mm
• Clé Allen de 4 mm
• Adhésif frein-filet de force moyenne (Loctite 243 ou équivalent)
1. Fixez l'autocollant anti-frottement A sur le bras angulé B et insérez le tout dans le support C.
2. Fixez l'ensemble à l'aide du manchon-écrou D, de la rondelle E et de la vis F.
Appliquez de l'adhésif frein-filet sur la vis F.
3. Insérez le boulon de blocage H et le ressort de compression I dans le support C et le bras angulé B.
4. Fixez à l'aide de la molette de verrouillage G et de la vis sans tête J .
Appliquez de l'adhésif frein-filet sur la vis sans tête J.
42
modèle de manipulateur.
Fig. 3-17
