Assignez une sortie à un commutateur
Les commutateurs sont représentés sur une carte utilitaire par des icônes situées sur deux bandes d'activation circulaires
dans quatre quadrants. Le quadrant et la position des icônes dans les bandes indiquent à l'utilisateur comment sélectionner
et actionner les commutateurs avec l'entrée de commande système.
Les bandes d'activation interne et externe correspondent à un des trois types de commutateurs : appui court, appui long et
appui momentané. Les appuis courts et momentanés se situent sur la bande interne et les appuis longs sur la bande externe.
Les termes appui court et appui long font référence à la durée d'activation de la commande système, et non à la
distance de l'enfoncement. Le délai d'activation permettant de différencier un appui court d'un appui long peut
être modifié dans les préférences de l'utilisateur (reportez-vous à la section 5.2.2 Vue d'ensemble User Preferences
(Préférences de l'utilisateur), page 83).
Étant donné qu'il est difficile de faire la différence entre un appui long et un appui momentané, un quadrant configuré pour
un appui momentané (bande interne) ne peut pas être configuré en même temps avec un commutateur à appui long
(bande externe). Cela signifie que pour toute configuration de quadrant avec un commutateur à appui momentané, la
bande externe sera vide. Les options de configuration s'affichent ci-dessous.
Fig. 9-61 Appui court uniquement
Réglage du comportement de sortie
Réglez le fonctionnement de la sortie lorsqu'elle est commutée, en fonction du quadrant du commutateur et de la
position de la sonnerie d'activation. Chaque sortie peut être configurée comme type de sortie de verrouillage ou de
non-verrouillage. Il existe trois types de verrouillage et un type sans verrouillage.
Sans verrouillage
Momentané
Choisissez :
• Momentary (Momentané) pour activer une sortie pendant la durée de sélection de l'interrupteur.
• Latch ON (Verrouillage activé) pour activer une sortie qui demeurera activée lorsque l'interrupteur sera désélectionné.
• Latch OFF (Verrouillage désactivé) pour désactiver une sortie qui demeurera désactivée lorsque l'interrupteur sera
désélectionné.
• Toggle (Bascule) pour modifier l'état de sortie actuel (activé – > désactivé ou désactivé – > activé) et conserver ce
changement lorsque l'interrupteur est désélectionné.
Sélectionnez une icône d'affichage pour le commutateur.
Aucun
Une
158

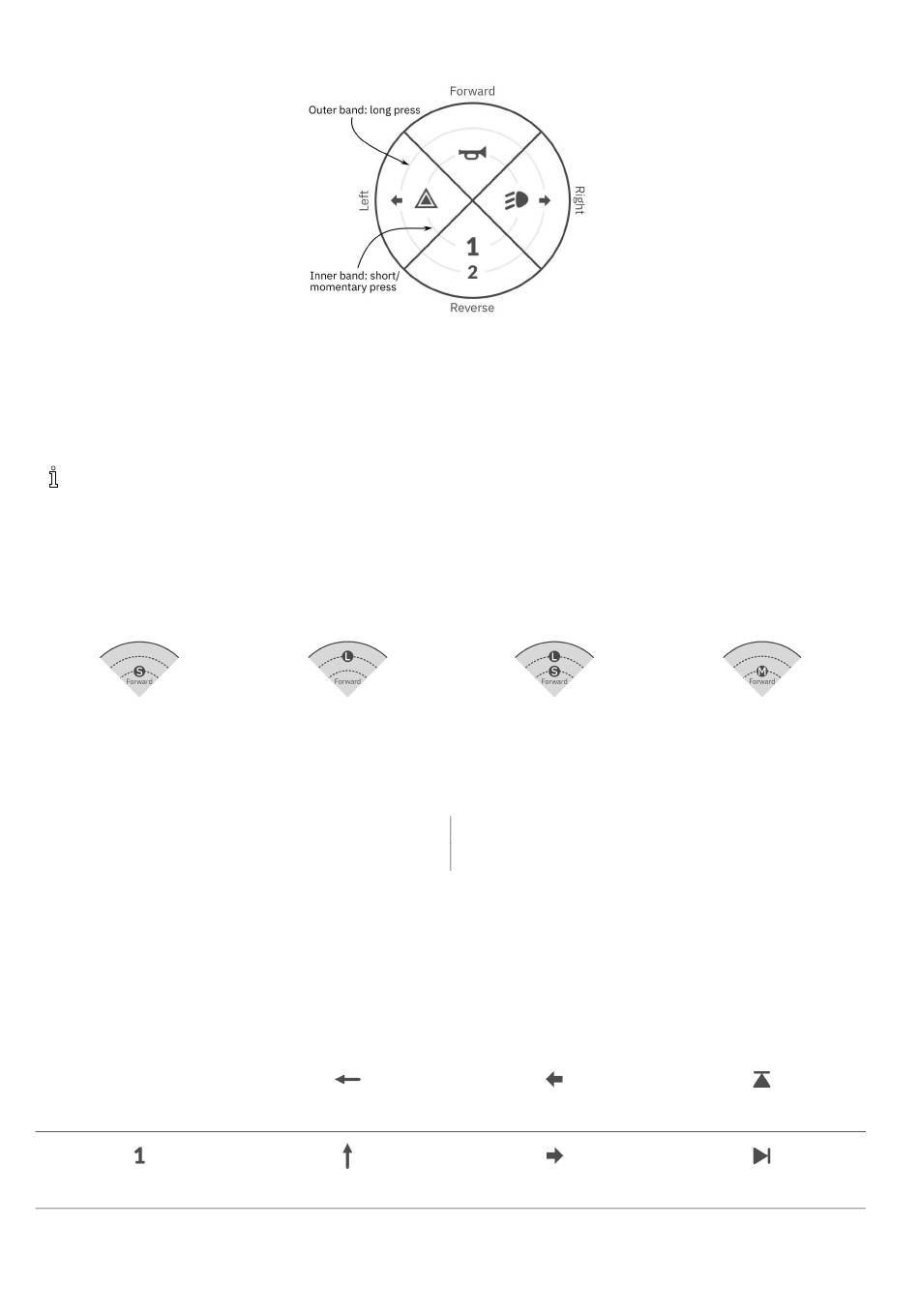

Fig. 9-60 Bandes et quadrants d'activation
Fig. 9-62 Appui long uniquement
Flèche gauche
Flèche avant
Fig. 9-63 Appui court et long
Verrouillage
Verrouillage activé, verrouillage désactivé, bascule
Signal de virage à gauche
Signal de virage à droite
Fig. 9-64 Momentané uniquement
Verrouillé
Verrouillé à droite
