Invacare® LiNX
Canal
E
F

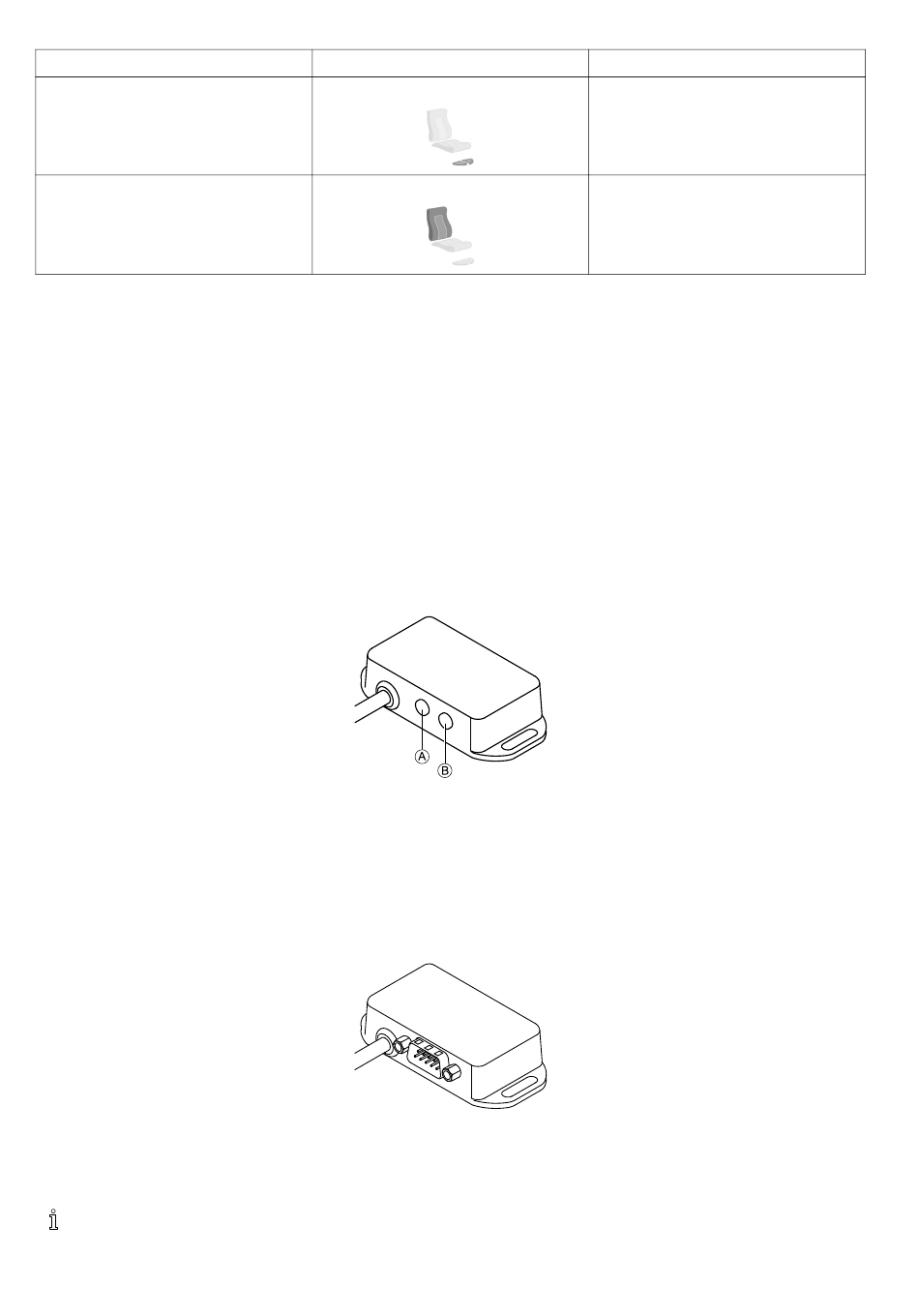

3.7.4 Configuration des ports pour les Functionkeys

Si le système est installé avec un interrupteur externe, une Functionkey est une option pour avoir une interface entre les
interrupteurs et pour contrôler les fonctions électriques d'assise (sauf avec un commutateur 10 voies). Les Functionkeys
peuvent être configurées de deux façons différentes. Le type de Functionkey détermine le comportement du système
vis-à-vis du contrôle des vérins. Les propriétés et le comportement de chaque commutateur sont définis par Invacare et
peuvent être réaffectés par le biais du port sur lequel la commande d'entrée est connectée. La réaffectation s'effectue
dans la section CONTROL INPUTS/OUTPUTS du module respectif. Reportez-vous à la section 9.15.6 Configuration des
commandes externes à commutateurs, page 183 .
Type 1 : système à vérin unique (SAS)
Cette Functionkey doit être utilisée avec les systèmes comportant un seul vérin physique. Elle est proposée en une
configuration :
• FKEY01TDC : contrôle du vérin à l'aide d'interrupteurs et d'un joystick
Les interrupteurs externes permettant de contrôler les fonctions électriques d'assise doivent être raccordés aux prises
jack ; reportez-vous au tableau ci-dessous.
Prise jack mono pour le contacteur Egg
A
Prise jack stéréo pour le bouton stéréo ou le commutateur à bascule stéréo
B
Type 2 : système à vérins multiples (MAC)
Cette Functionkey doit être utilisée avec les systèmes comportant deux vérins physiques ou plus. Elle est proposée en
une configuration :
• FKEY02TDC : contrôle du vérin à l'aide d'interrupteurs et d'un joystick
Le commutateur à boutons 4 voies ou le commutateur à bascule 4 voies doit être branché dans la prise DB9.
3.8 Schémas de câblage
Les schémas qui suivent illustrent le câblage d'un fauteuil roulant dans une configuration complexe comprenant
plusieurs vérins, plusieurs feux et un boîtier de contrôle tierce-personne.
24
Mouvement d'assise (icône)
LNX
Inclinaison du dossier
Fonction d'assise (actionnement)
Avance/retour proportionnel
Avance/retour proportionnel
1606716-I
