Invacare® LiNX

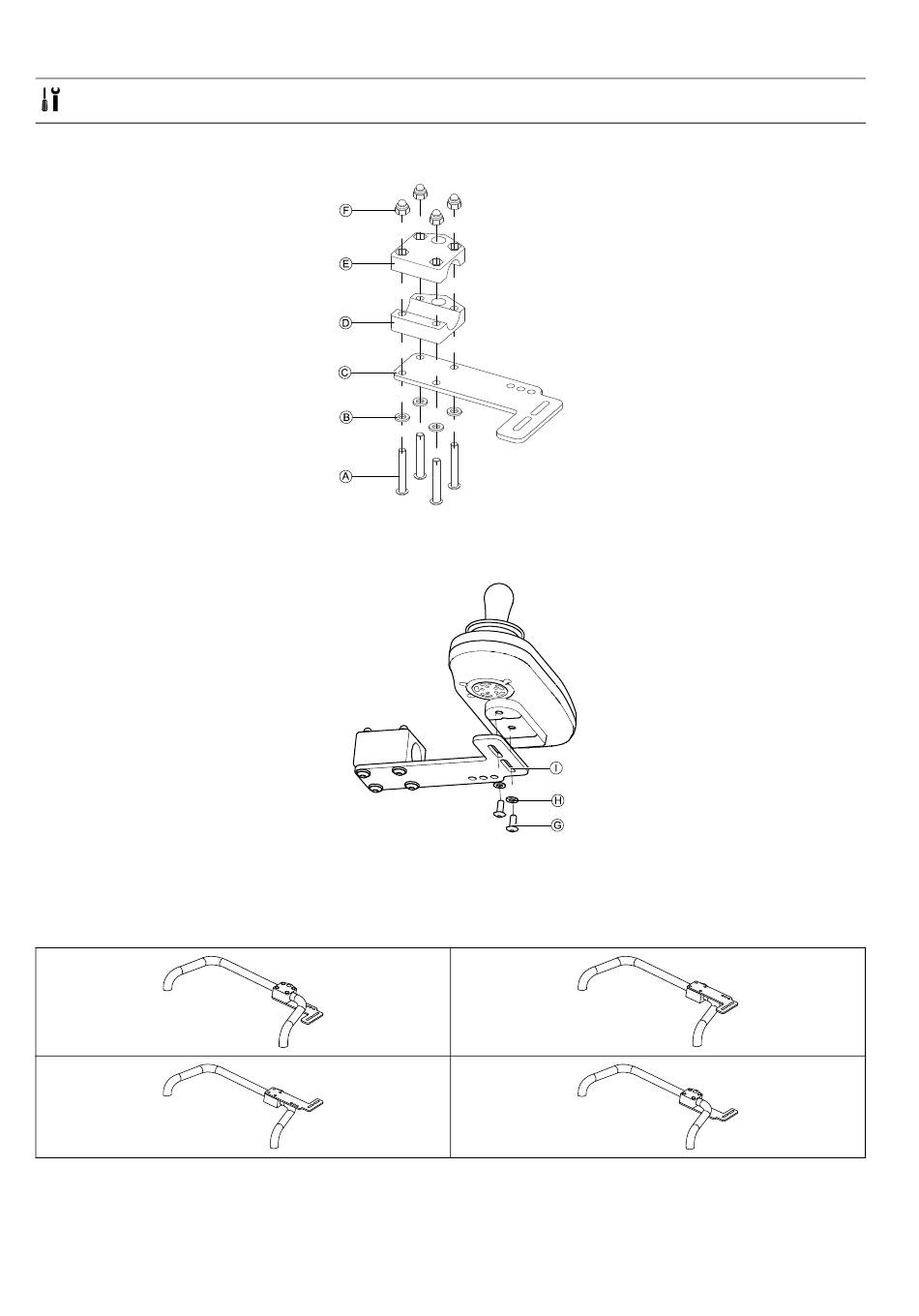

3.11.4 Montage du DLX-REM050

• Clé Allen 4 mm
• Clé Allen 3 mm
Le boîtier de contrôle tierce-personne se fixe au fauteuil roulant au moyen d'un support présent sur la poignée de
poussée ou sur la barre de poussée.
1. Faites passer les vis A au travers des rondelles E, de la plaque de montage C et de la face inférieure du support D.
2. Fixez la face inférieure du support à la barre de poussée avec la partie supérieure du support E et les écrous F.
3.
Faites passer les vis G dans les rondelles H, le support I et le boîtier de contrôle tierce-personne.
4. Serrez les vis.
5. Connectez le boîtier de contrôle tierce-personne.
Positions de montage
56
Fig. 3-45
Fig. 3-46
1606716-I
