3. Serrez les écrous F.
4.

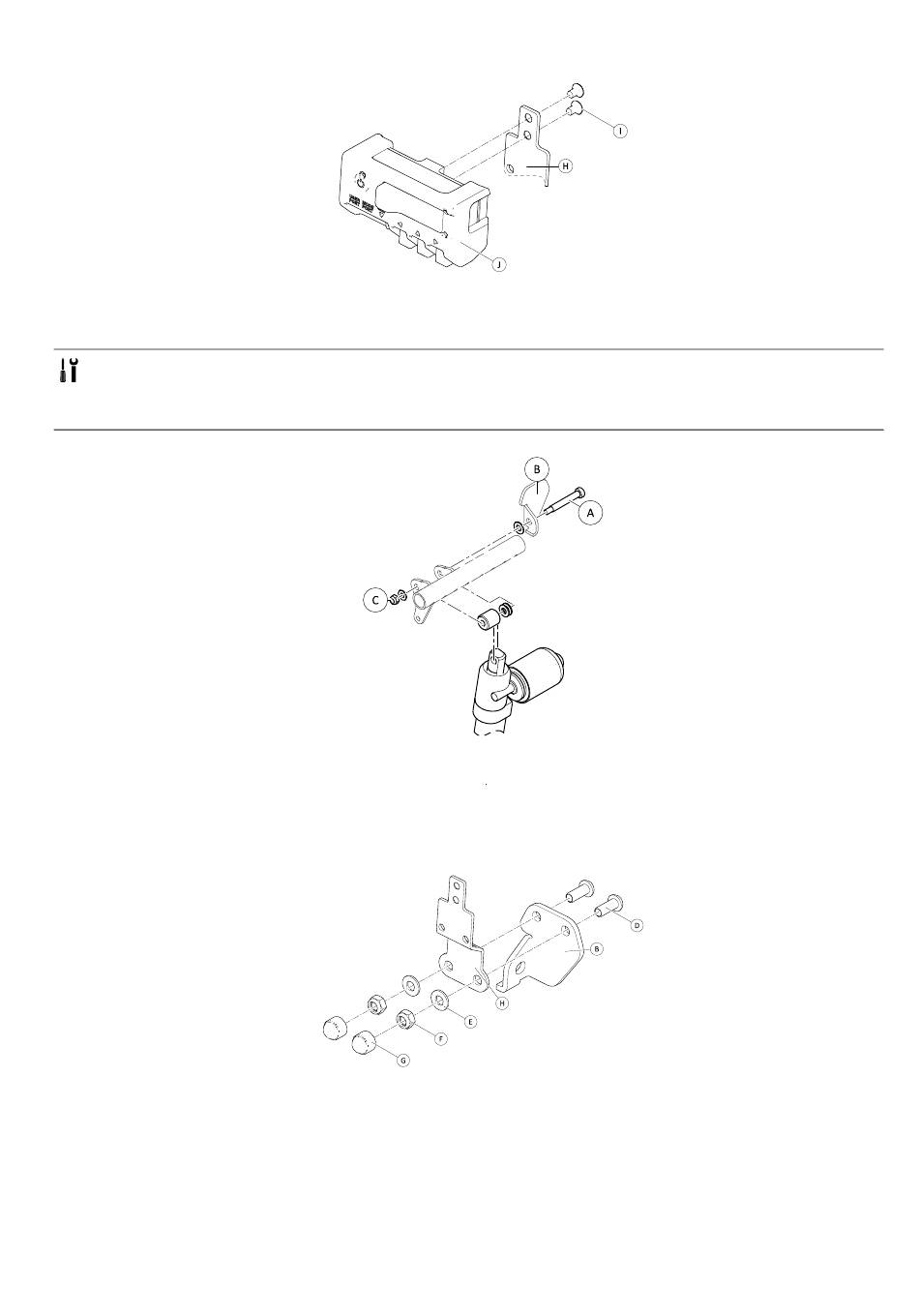

Serrez le boîtier d'interface J sur le support H à l'aide des vis I.
Montage du boîtier d'interface ASL106 pour le système Ultra Low Maxx (inclinaison électrique du dossier)
• Clé Allen de 1/8 po
• Clé Allen de 5 mm
• Clé Allen de 6 mm
• Clé de 13 mm
1.
Desserrez et retirez l'écrou C, les rondelles, les entretoises et le boulon A.
2. Réinsérez le boulon A et la bride B, les rondelles, les entretoises et l'écrou C.
3. Serrez l'écrou.
4.
Insérez les boulons D.
5. Mettez en place le support H, les rondelles E et les écrous F.
6. Serrez les écrous F.
1606716-I
Fig. 3-51
Fig. 3-52
Fig. 3-53
Montage
