Invacare® LiNX
1.

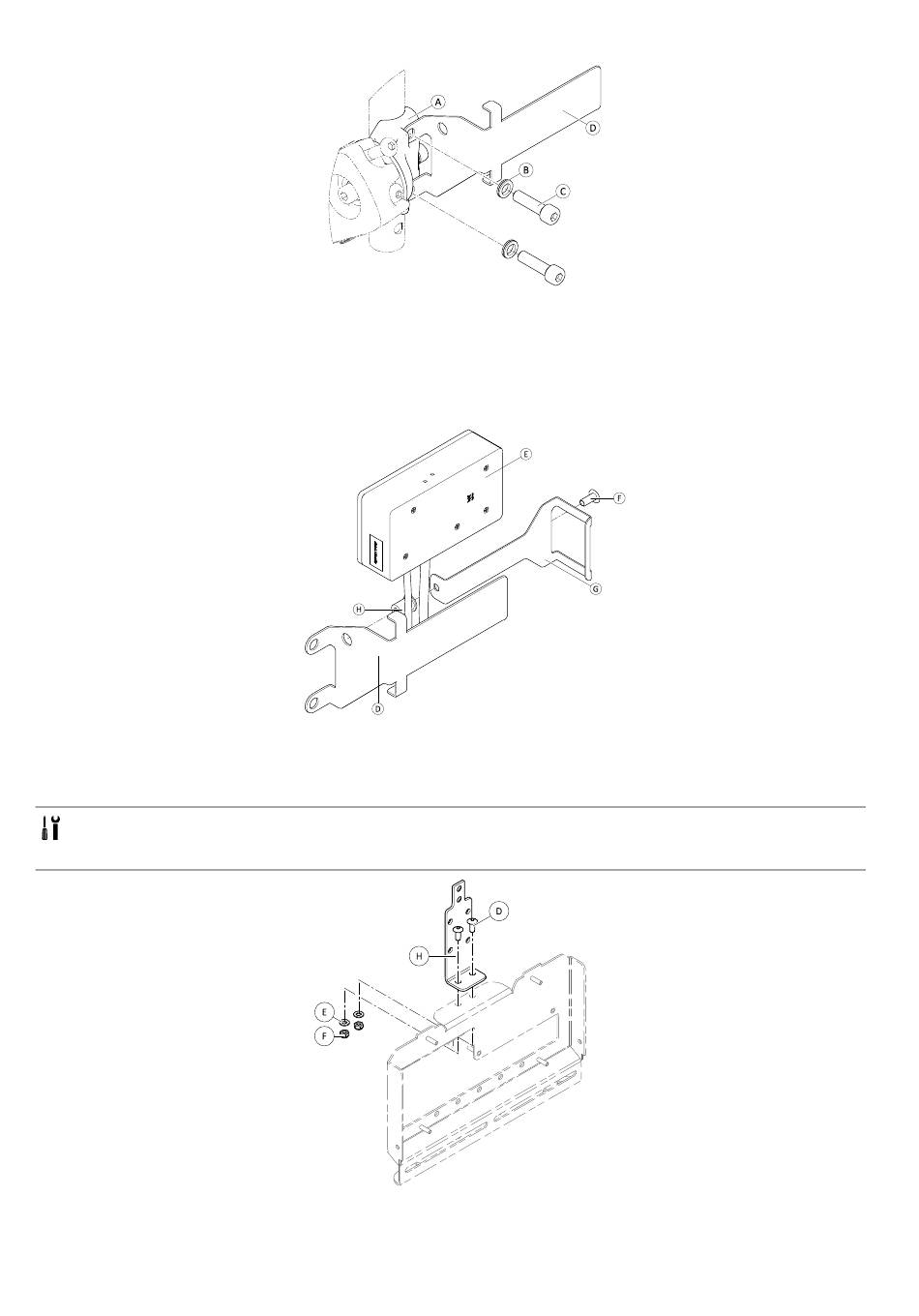

Desserrez et retirez la vis du haut C et la rondelle B.
2. Mettez en place le support de la base D. Vérifiez que le support d'accoudoir (rondelle entretoise) A est installé
correctement et que les deux trous sont alignés.
3. Réinsérez la vis et la rondelle.
4. Répétez les étapes 1 à 3 pour la deuxième vis.
5. Serrez les deux vis C à 6 Nm.
6.
Mettez en place l'écrou noyé H, le boîtier d'interface E et le support G.
7. Serrez le boulon F à 0,3 Nm.
Montage du boîtier d'interface ASL106 pour le système Ultra Low Maxx (inclinaison manuelle du dossier)
• Clé Allen de 1/8 po
• Clé Allen de 3 mm
• Clé de 8 mm
1. Insérez les boulons D.
2. Mettez en place le support H, les rondelles E et les écrous F.
58
Fig. 3-48
Fig. 3-49
Fig. 3-50
1606716-I
