Montage Du Joystick Compact Pédiatrique - Invacare LiNX Manuel De Maintenance

Invacare® LiNX

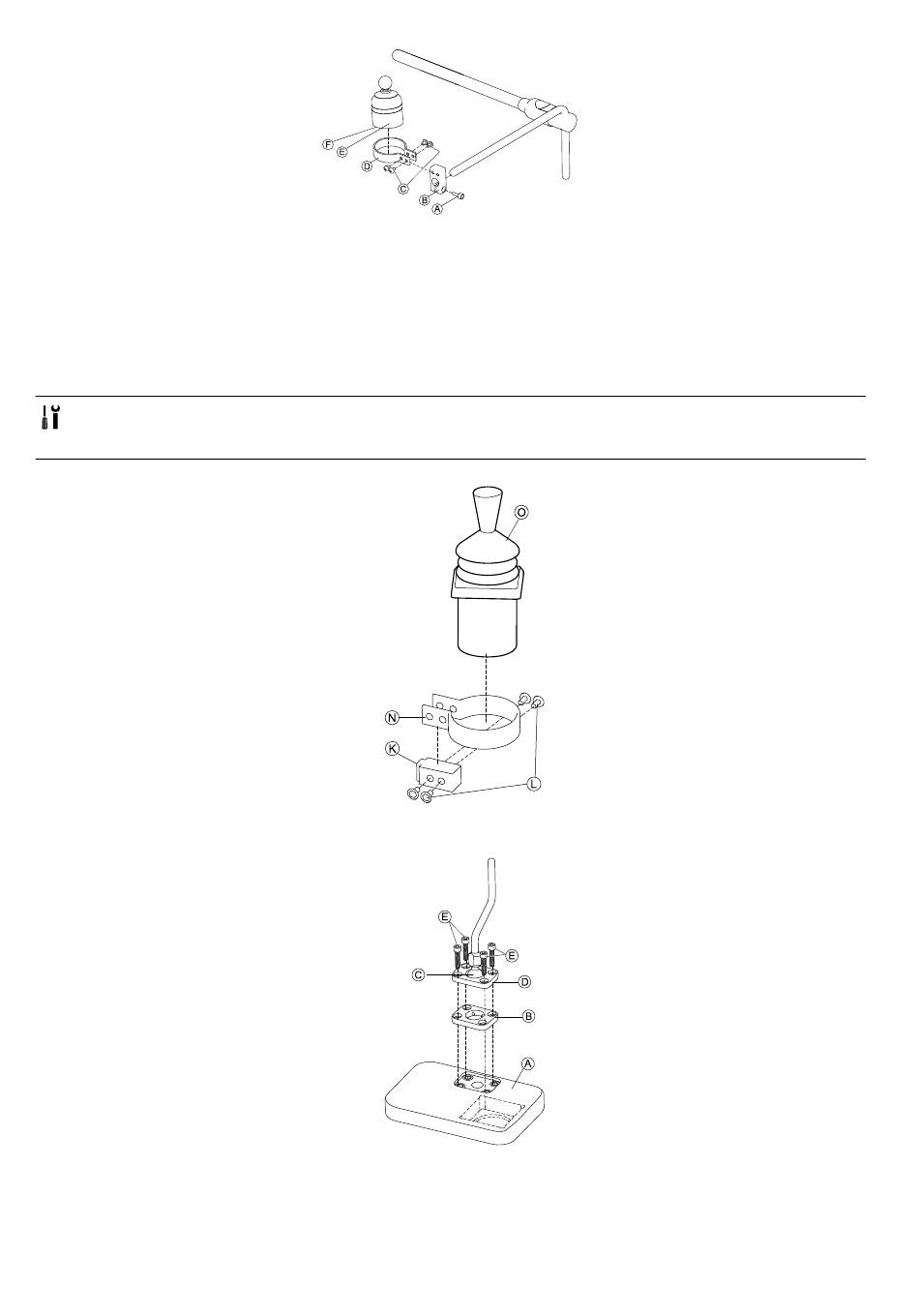

1. Faites passer le bloc adaptateur B sur le noyau et serrez la vis A.
2. Insérez le manipulateur E dans le collier D. Assurez-vous que la flèche F (non visible sur l'illustration) pointe vers
la marche arrière.
3. Fixez le collier D sur le bloc adaptateur B à l'aide des vis C.
3.12.4 Montage du joystick compact pédiatrique
Montage sur tablette latérale
• Clé Allen de 1/8"
• Clé Allen de 5/32"
• Clé Allen de 3/16"
1.
Insérez le manipulateur O dans le collier N. Faites passer le collier sur le bloc adaptateur K et serrez les vis L.
2.
Insérez la plaque de serrage B dans l'orifice prévu à cet effet sur la tablette A.
3. Fixez la plaque de serrage B, la boule de serrage C et la plaque de serrage supérieure D à l'aide des vis E.
68
Fig. 3-73
Fig. 3-74
Fig. 3-75
1606716-I
