Contrôle/remplacement du silencieux d'étranglement
pour le modèle Platinum 5 AW
REMARQUE : Effectuez cette procédure selon les besoins, en fonction de l'environnement dans
lequel le concentrateur est utilisé.
1. Coupez l'alimentation (O) et débranchez l'appareil.
2. Retirez le boîtier. Reportez-vous à la section Démontage du boîtier à la page 28.
3. Retirez le tube en Y du collecteur.
4. Retirez avec soin le serre-câbles bleu du tube en Y. NE coupez PAS le tube en Y.
5. Séparez le silencieux d'étranglement du tube en Y et vérifiez si des résidus ne se sont
pas accumulés dans le silencieux.
6. En présence d'une accumulation excessive de résidus, retirez le silencieux
d'étranglement et mettez-le au rebut. Remplacez-le par un silencieux neuf. En
l'absence de résidus, réinstallez le silencieux d'étranglement.
7. Placez le nouveau serre-câble bleu sur le tube en Y.
8. Insérez le nouveau silencieux à environ 1,27 cm (0,5 pouces) dans l'ouverture du tube en Y.
9. Réglez le serre-câble pour qu'il repose juste au-dessus du rebord du tube en Y et serrez.
10. Fixez à nouveau le tube en Y au collecteur.
11. Mettez l'appareil en marche et assurez-vous de l'absence de fuites. Reportez-vous à la
section Test de fuite à la page 79.
12. En l'absence de fuites, coupez l'alimentation (O) et débranchez l'appareil.
13. Réinstallez le boîtier. Reportez-vous à la section Démontage du boîtier à la page 28.
Modèles AW 5 litres

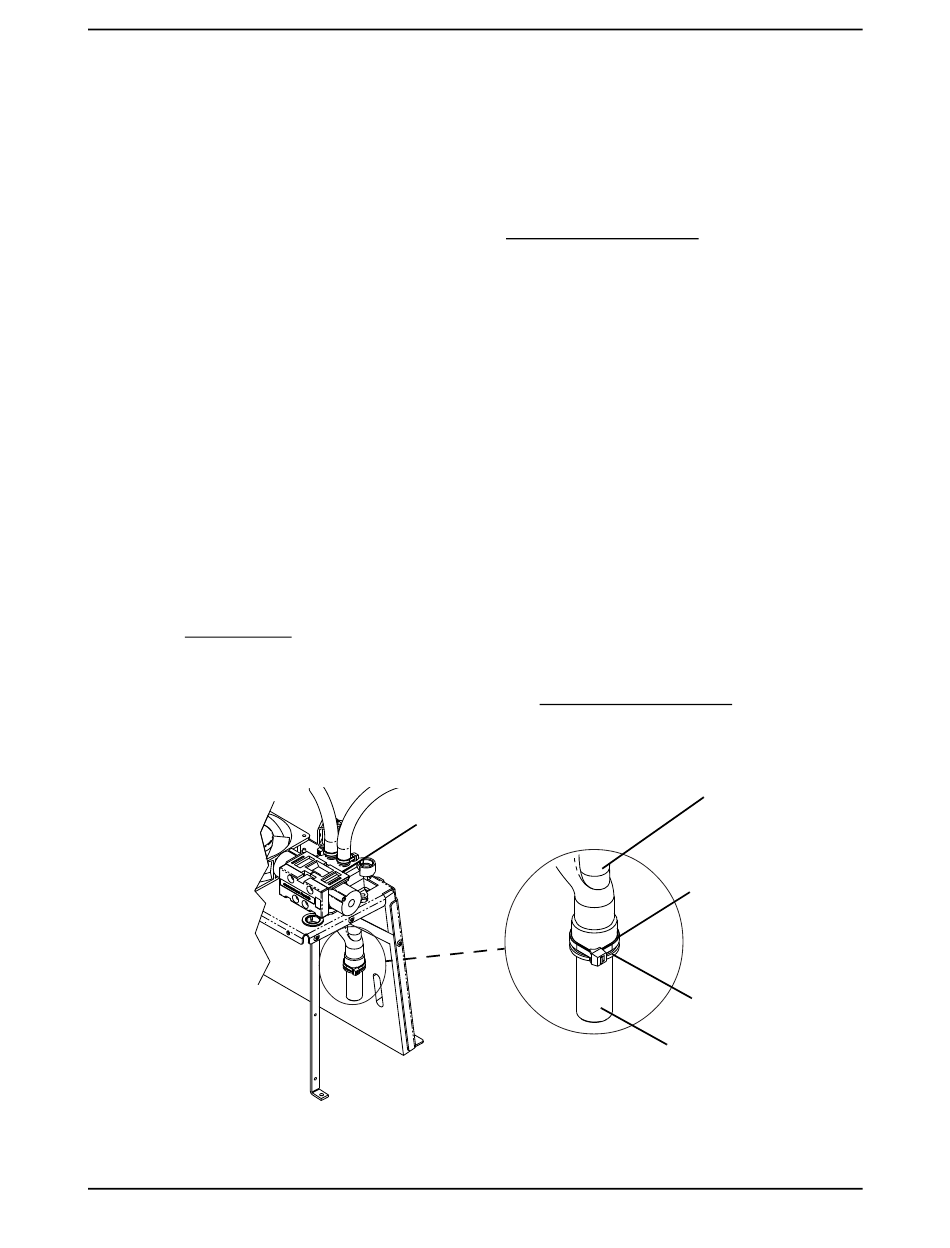

FIGURE 6.4 Contrôle/remplacement du silencieux d'étranglement pour le modèle Platinum 5 AW
Réf. 1195017
SECTION 6—MAINTENANCE PRÉVENTIVE
Collecteur
33
Concentrateur d'oxygène Platinum
Tube en Y
Serre-câble
(bleu)
Rebord du tube en Y
Silencieux
d'étranglement
®
